MAGIC SWITCH CHROMA

Contactloze intentionele sensor voor automatische deuren

Beoogd gebruik

De Magic Switch is een contactloze openingssensor voor automatische deuren. Een handbeweging voor de sensor opent de deur, volledig contactloos. Daarom is het de perfecte actieve sensor voor toepassingen waarbij hygiëne essentieel is: ziekenhuisomgevingen, cleanrooms, hotels en restaurants, farmaceutische industrieën, luchthavens, logistiek en retail.

De sensor mag niet voor andere doeleinden worden gebruikt dan waarvoor deze is bedoeld.
De fabrikant van het deursysteem waarin de sensor is verwerkt, is ervoor verantwoordelijk dat het systeem voldoet aan de toepasselijke nationale en internationale regelgeving en veiligheidsnormen.
De installateur dient de instructies in deze handleiding lezen, begrijpen en opvolgen. Onjuiste installatie kan resulteren in een onjuiste werking van de sensor.
De fabrikant van de sensor kan niet aansprakelijk worden gesteld voor letsel of schade als gevolg van onjuist gebruik, installatie of onjuiste afstelling van de sensor.

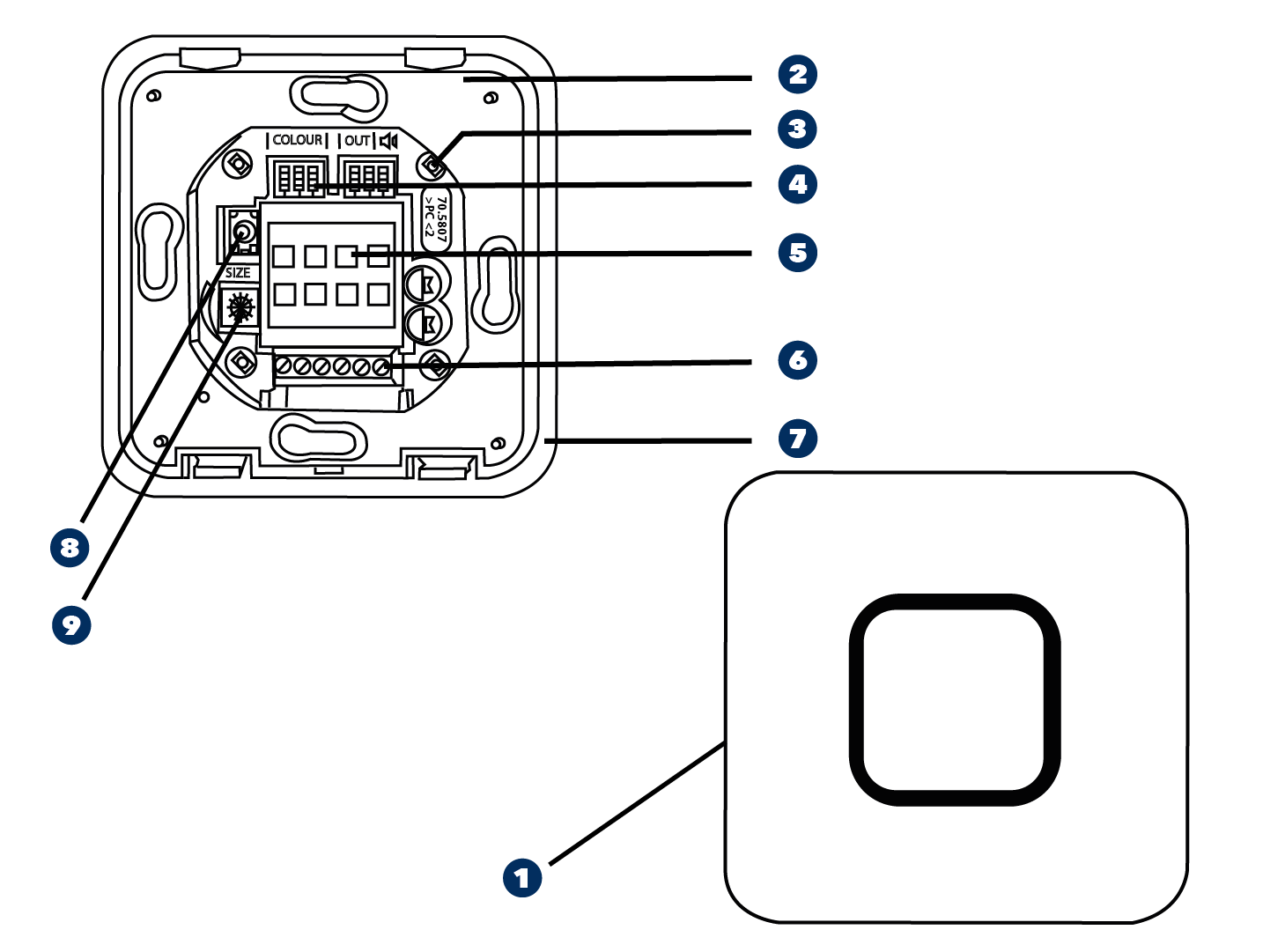

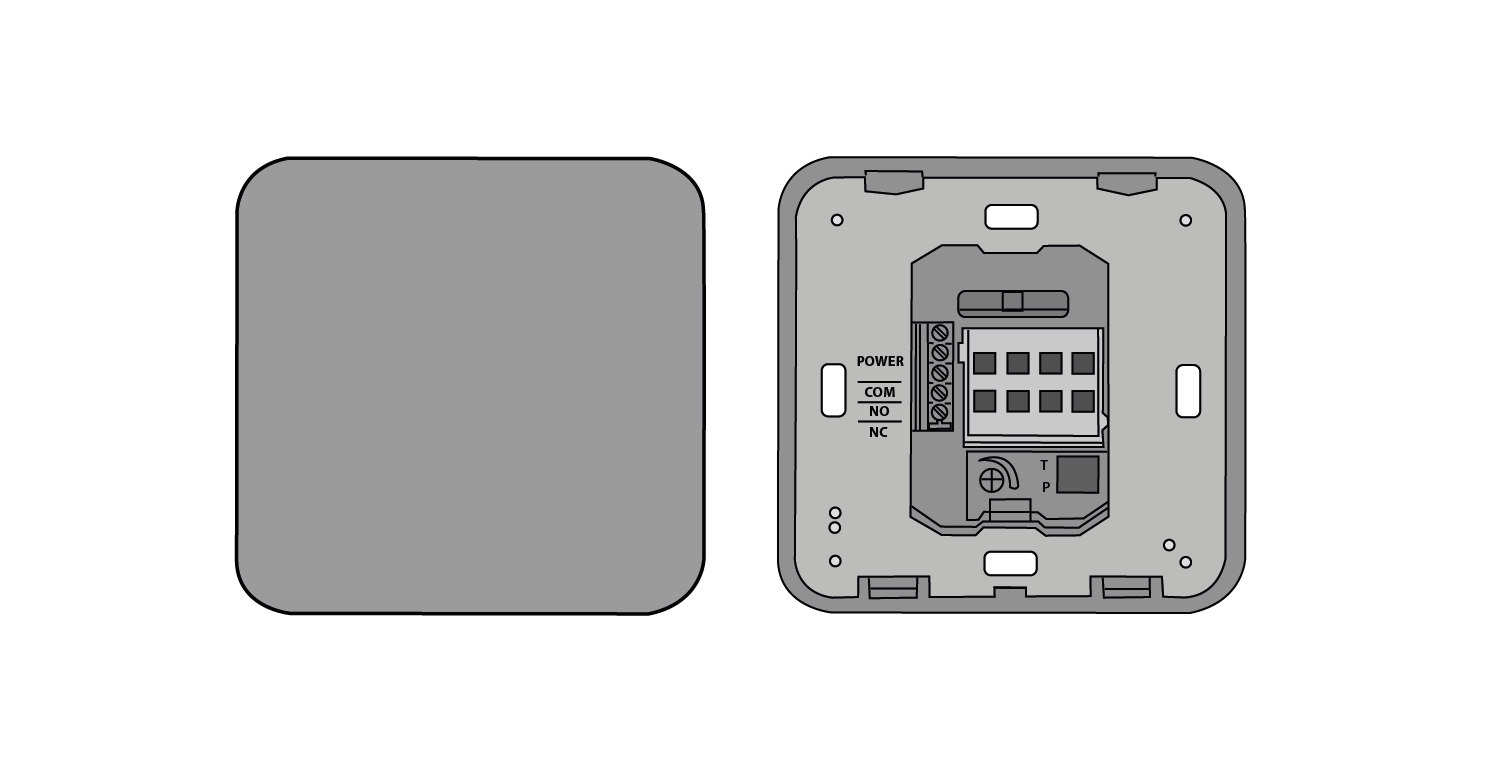

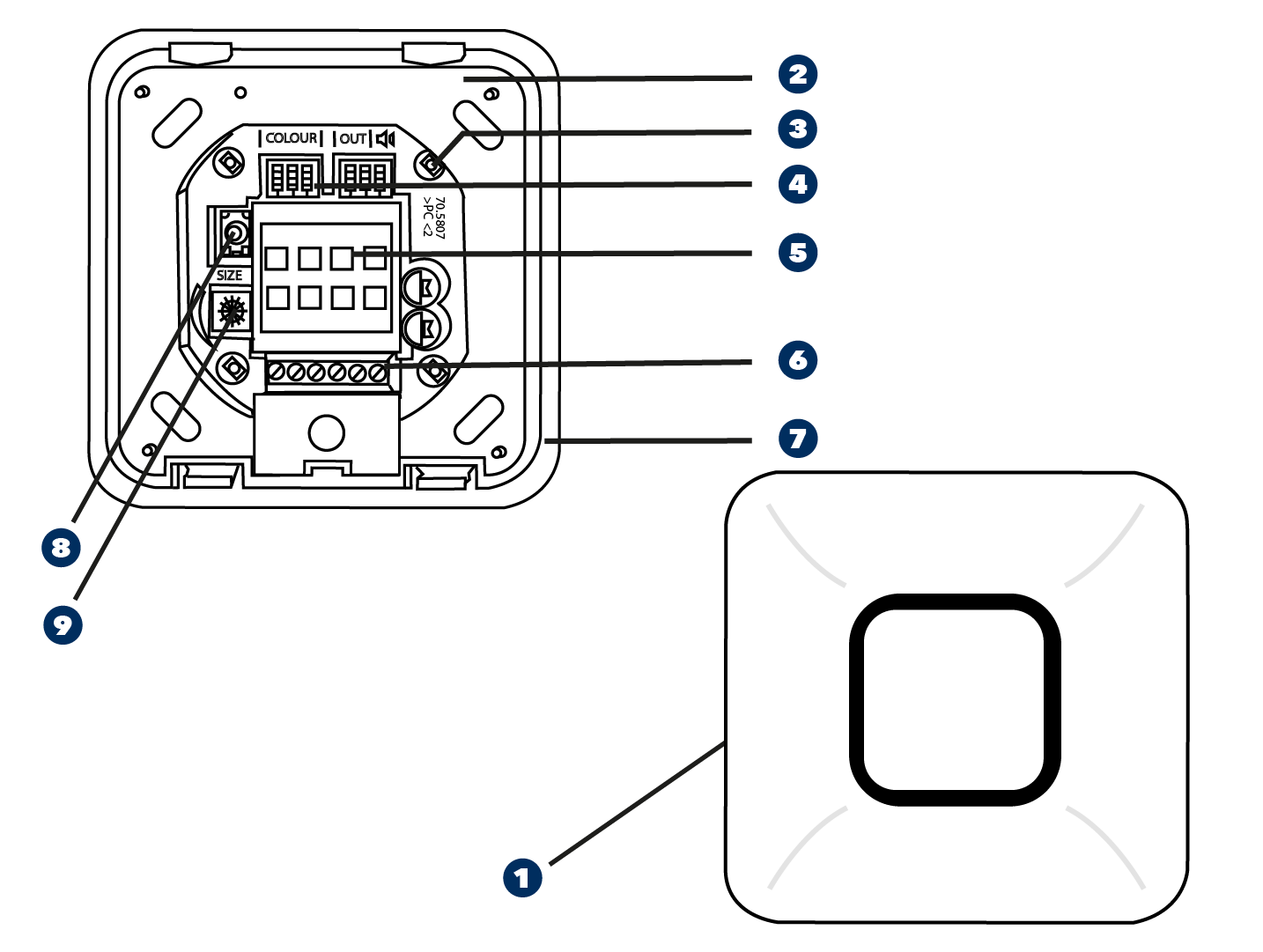

Beschrijving

VERZONKEN MONTAGE

OPBOUWMONTAGE

	Voorzijde		Connector
	Bevestigingsbeugel		Siliconenafdichting
	LED (4x)		Ontvanger afstandsbediening*
	DIP-schakelaar		Instelling van detectieveld
	Antenne

Versies

STANDARD		ADVANCED
	Antimicrobiële voorzijde		Antimicrobiële voorzijde
	Meerkleurige led		Meerkleurige led
	IP65		IP65
	Toggle modus		Toggle modus
			Geluidssignaal
			Instellingen afstandsbediening (zie bijlage)
			Toepassingsgericht dankzij externe signaalingang

Installatie

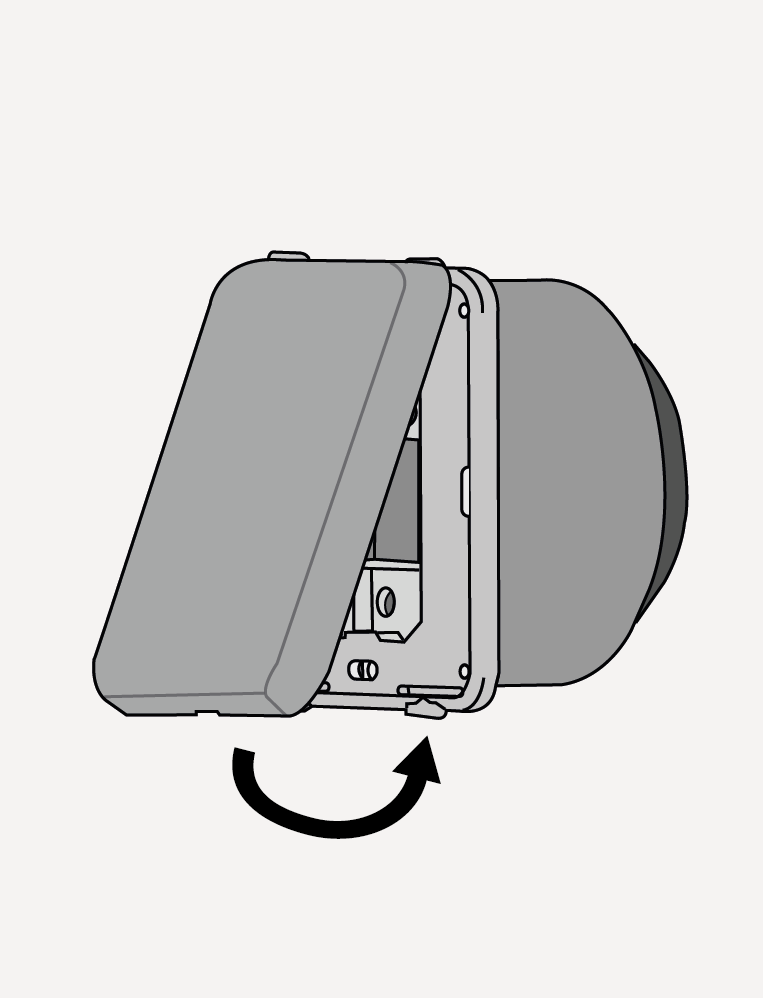

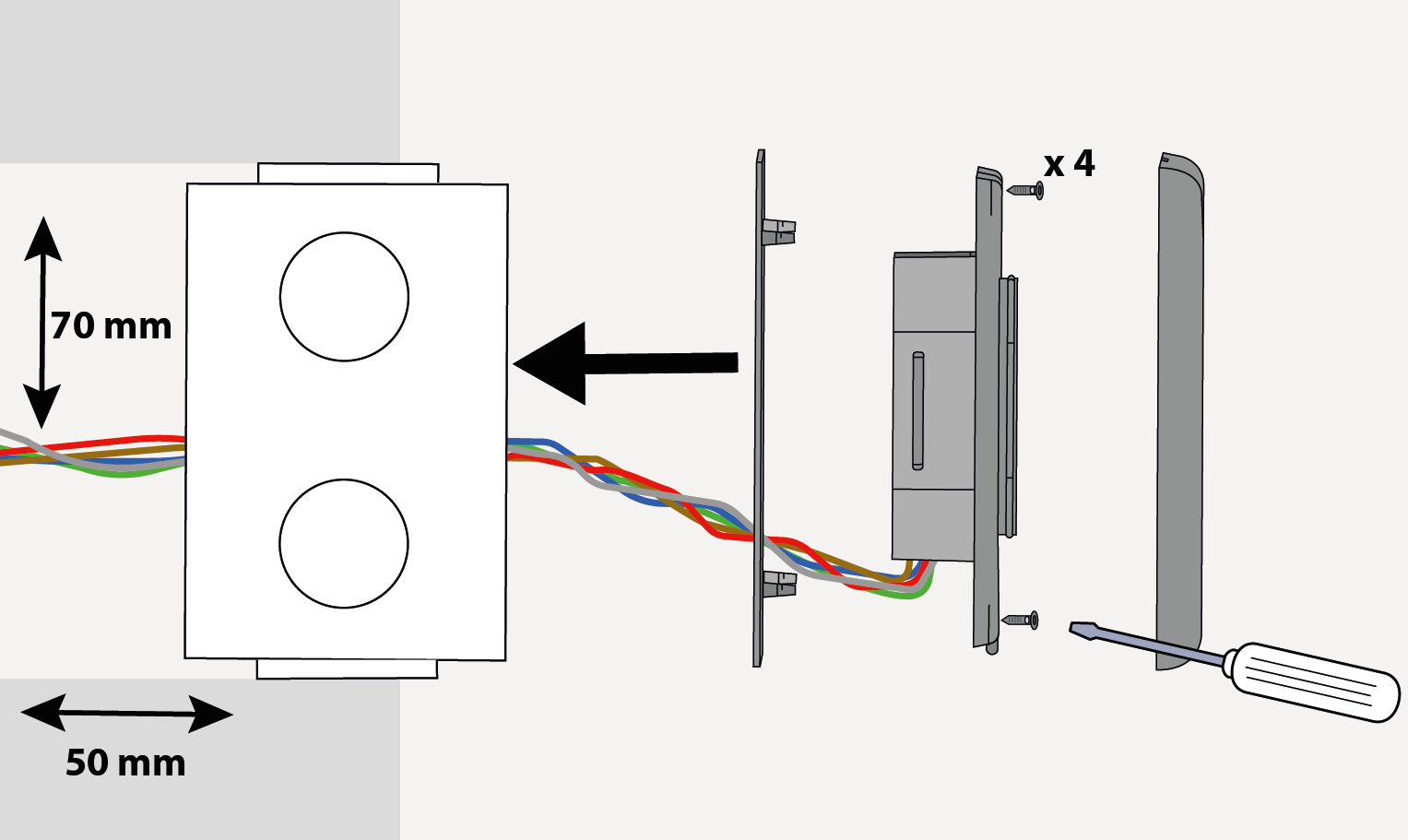

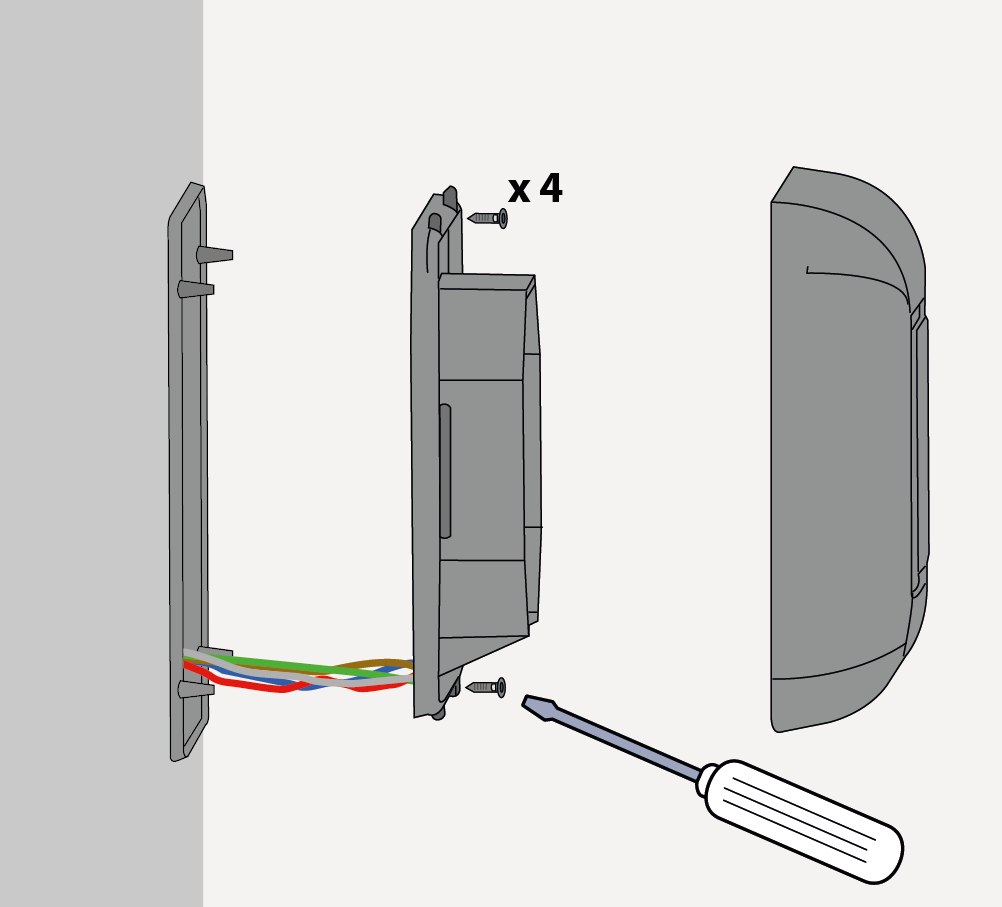

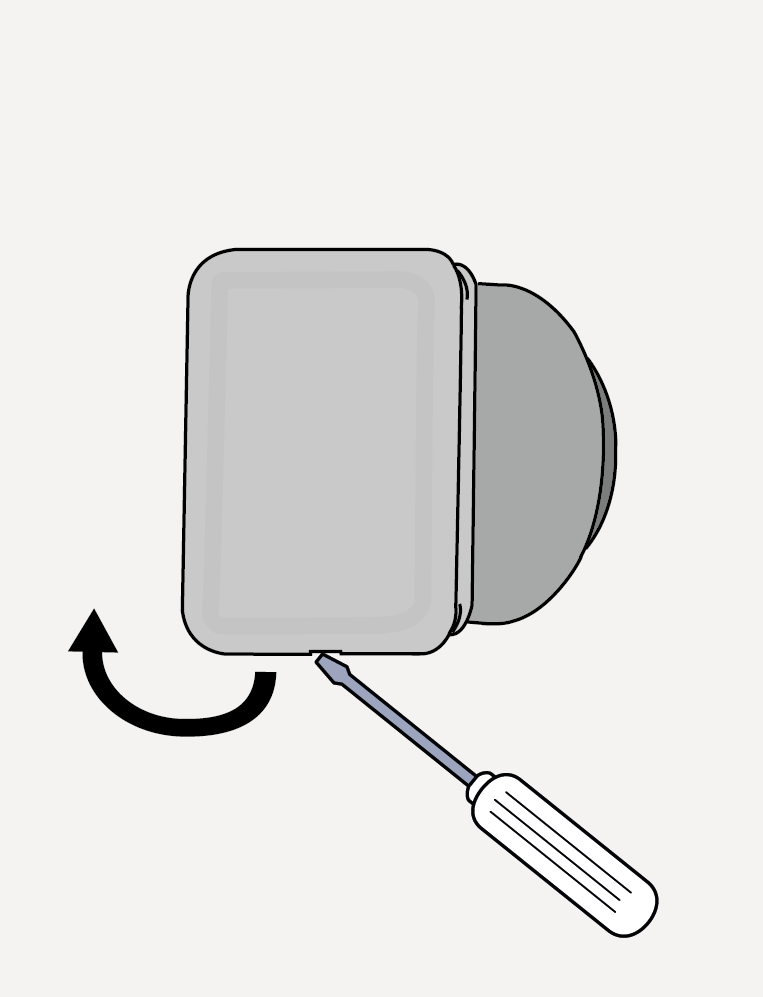

VERZONKEN MONTAGE	OPBOUWMONTAGE	SLUITEN	OPENEN

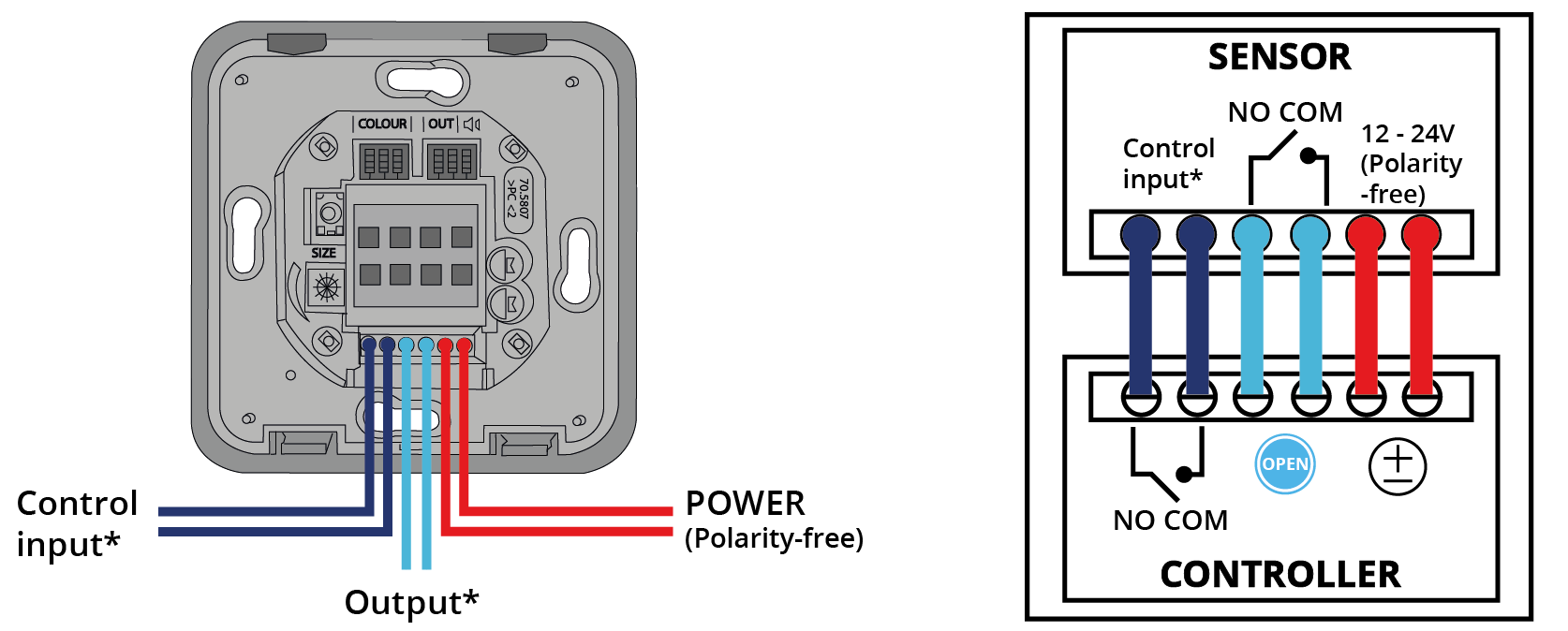

Bedrading

Instellingen

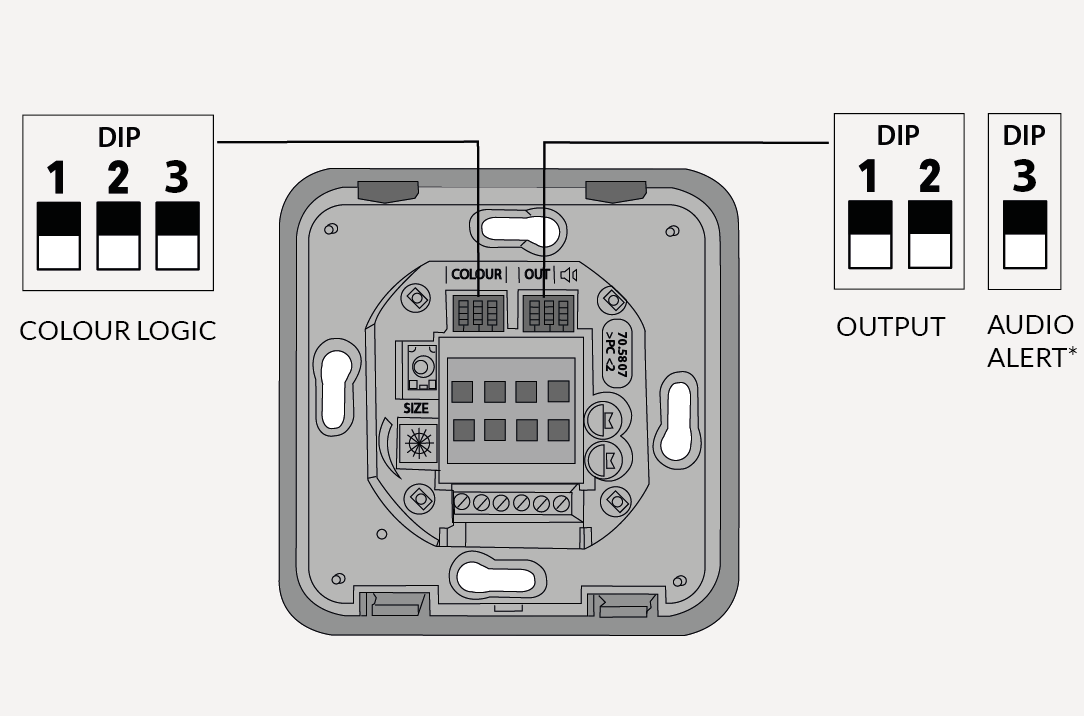

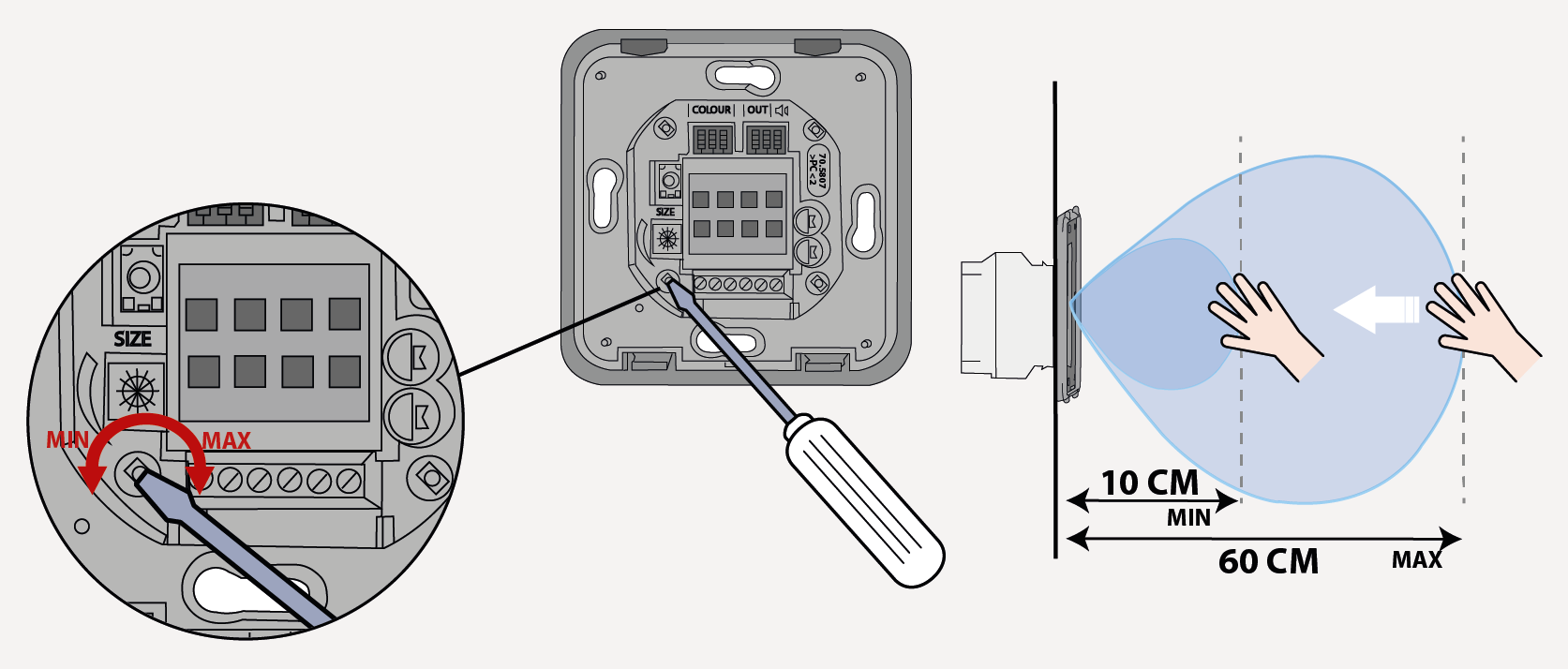

DETECTIEVELDGROOTTE	DIP-SCHAKELAAR INSTELLINGEN

	*alleen beschikbaar in advanced versie

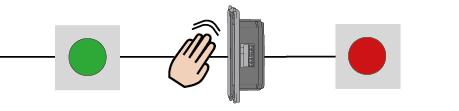

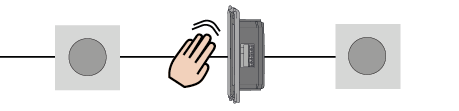

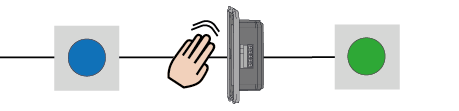

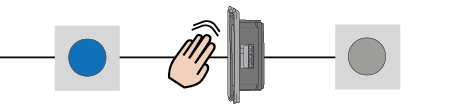

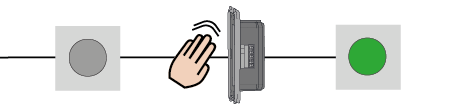

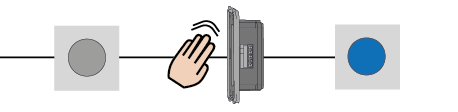

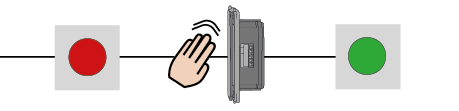

LED KLEURENLOGICA

UITGANGSMODUS

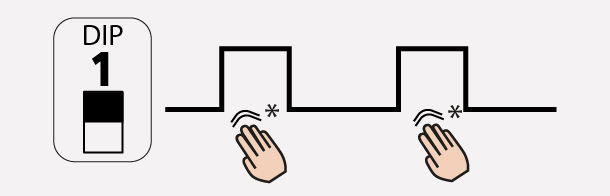

PULS MODUS (NO) :	NORMAAL OPEN (NO)
voor toepassingen met automatische deuren *Deur opent en sluit		NO

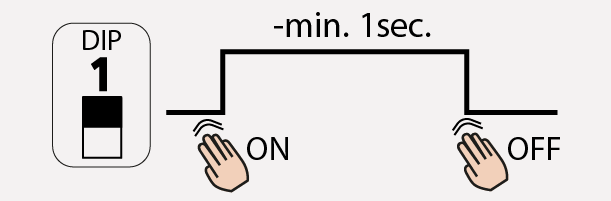

TOGGLE MODUS:	NORMAAL GESLOTEN (NC)
voor schakelaartoepassingen		NC

Instellingen allen voor de advanced versie

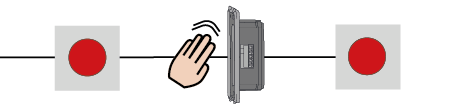

CONTROL INGANG

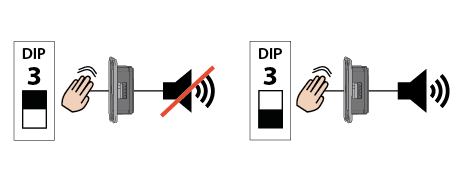

GELUIDSSIGNAAL

Verbind de ingang met een extern signaal om de schakelaar te vergrendelen en de LED rood te maken.

Detectie activeert een geluidssignaal

Het ingangssignaal moet een droog contact zijn (geen spanning)

Ingang gesloten	Sensor is in stand-by en detecteert niet.
Ingang open	Sensor werkt normaal.

Voor toepassing in toiletten, zie de notitie over de RESTROOMMODUS

Diagnostiek

Toestand	Uitleg / Oplossing
De deur opent niet wanneer de hand naar de sensor toe beweegt.	Slechte of geen spanning. Controleer de spanning. Als de led aan is of knippert, is de spanning in orde.
	Slecht bekabeld Controleer de bedrading en relaisverbinding.
	Detectieveld is te klein. Pas het detectieveld aan met behulp van de potentiometer. Verwijder metalen objecten.
De sensor blijft detecteren.	De omgeving beïnvloedt de goede werking van de sensor. Verwijder bewegende objecten die zich voor de sensor bevinden.
De sensor blijft detecteren.	Slecht bekabeld Controleer de bedrading en relaisverbinding.
De deur blijft geopend na detectie en activatie.	Verkeerd gekozen uitgangsmodus Schakel de uitgangsmodus om naar PULS modus.
De deur blijft geopend na detectie en activatie.	Slecht bekabeld Controleer de bedrading en relaisverbinding.

Technische gegevens

Technologie	Microgolf bewegingssensor
Frequentie	24.150 GHz
Uitgestraald vermogen	< 20 dBm EIRP
Vermogensdichtheid	< 5mW/cm2
Detectiebereik (hand)	+/- 10 tot 60 cm bij beweging naar de sensor toe in hoek van 90° (instelbaar)*
Detectiewijze	Beweging (bidirectioneel)
Benodigde snelheid van object om detectie te creëren	Min. 5Hz or +/- 3cm/s, Max. 200Hz or +/- 1.2m/s
Voeding**	12 - 24V AC +/- 10% (50 - 60 Hz). 12 - 24V DC +30% / - 10%
Stroomverbruik	< 1.5 W
Uitgang** Max. contactspanning Max. contactstroom Max. uitschakelvermogen	Electronisch relais (galvanisch gescheiden – potentiaalvrij) 42V DC/30 VAC 100 mA 15 W
Openhoudtijd uitgang	0.5s (in PULSE mode)
Temperatuurbereik	-20°C to +55°C
Beschermingsgraad	IP65 (wanneer de deksel en de siliconenafdichting op een glad oppervlak gemonteerd zijn)
Materiaal	PMMA / PC De voorzijde is behandeld met biomaster zilverbiocide, getest volgens ISO 22196:2011. Gebruik biociden op verantwoorde wijze
Afmetingen	80 x 80 x 21mm
Kabel	meerdradige kabel tot 16 AWG - 1.5mm2
*De afstelling van een detectieveld kleiner dan 10cm is mogelijk, maar het detectievermogen van de sensor wordt dan niet gegarandeerd.

	Let op
	**Externe stroombronnen moeten binnen de gespecificeerde spanningen blijven (max. 15W) en zorgen voor dubbele isolatie van de primaire spanningen.

Conformiteit

BEA verklaart hierbĳ dat dit product voldoet aan de Europese wetgeving 2014/53/EU (RED) en 2011/65/EU (RoHS).

De volledige conformiteitsverklaring is beschikbaar op onze website.

Dit product moet gescheiden van huishoudelĳk afval worden afgevoerd.

WWW.BEASENSORS.COM

Gefabriceerd door: BEA SA - LUIK Science Park - Allée des Noisetiers 5 - 4031 Angleur - België - T +32 4 3616565 - F +32 4 3612858 - info-eu@beasensors.com - www.beasensors.com

BEWAAR VOOR VERDER GEBRUIK - ONTWORPEN VOOR AFDRUKKEN IN KLEUR
