EVOLOOP

Sensor voor aanwezigheidsdetectie en activering van automatische slagbomen
Terug naar gebruiksaanwijzingen

BEOOGD GEBRUIK

De EVOLOOP is een sensor voor aanwezigheidsdetectie en activering van automatische slagbomen met MoWa Inside technologie op basis van FMCW-principes.



De EVOLOOP kan gebruikt worden als beveiligingsniveau D, zoals beschreven in EN 12453 (ook wel beschermingshulpmiddel genoemd). Het gebruik hiervan op zichzelf garandeert niet dat aan de eisen van EN 12453 wordt voldaan; het moet altijd gebruikt worden in combinatie met een systeem om de krachten van de slagboom te beperken (beveiligingsniveau C).

Zorg er bij de installatie van de sensor voor dat de testuitgang van de EVOLOOP is aangesloten, en dat deze vóór elke beweging van de slagboom wordt getest. Indien de test niet wordt gebruikt, moet de goede werking van de EVOLOOP maximaal om de 6 maanden worden gecontroleerd.

Zorg er bij de installatie voor dat de EVOLOOP op maximaal 50 cm van de slagboom is geplaatst (pagina 6 - punt 3).

  • De sensor mag niet voor andere doeleinden worden gebruikt dan waarvoor deze is bedoeld.

  • De fabrikant van het slagboomsysteem is verantwoordelijk voor de conformiteit van het systeem aan de geldende nationale en internationale voorschriften en veiligheidsnormen.

  • De installateur dient de instructies in deze handleiding lezen, begrijpen en opvolgen. Onjuiste installatie kan resulteren in een onjuiste werking van de sensor.

  • De fabrikant van de sensor kan niet aansprakelijk worden gesteld voor letsel of schade als gevolg van onjuist gebruik, installatie of onjuiste afstelling van de sensor.

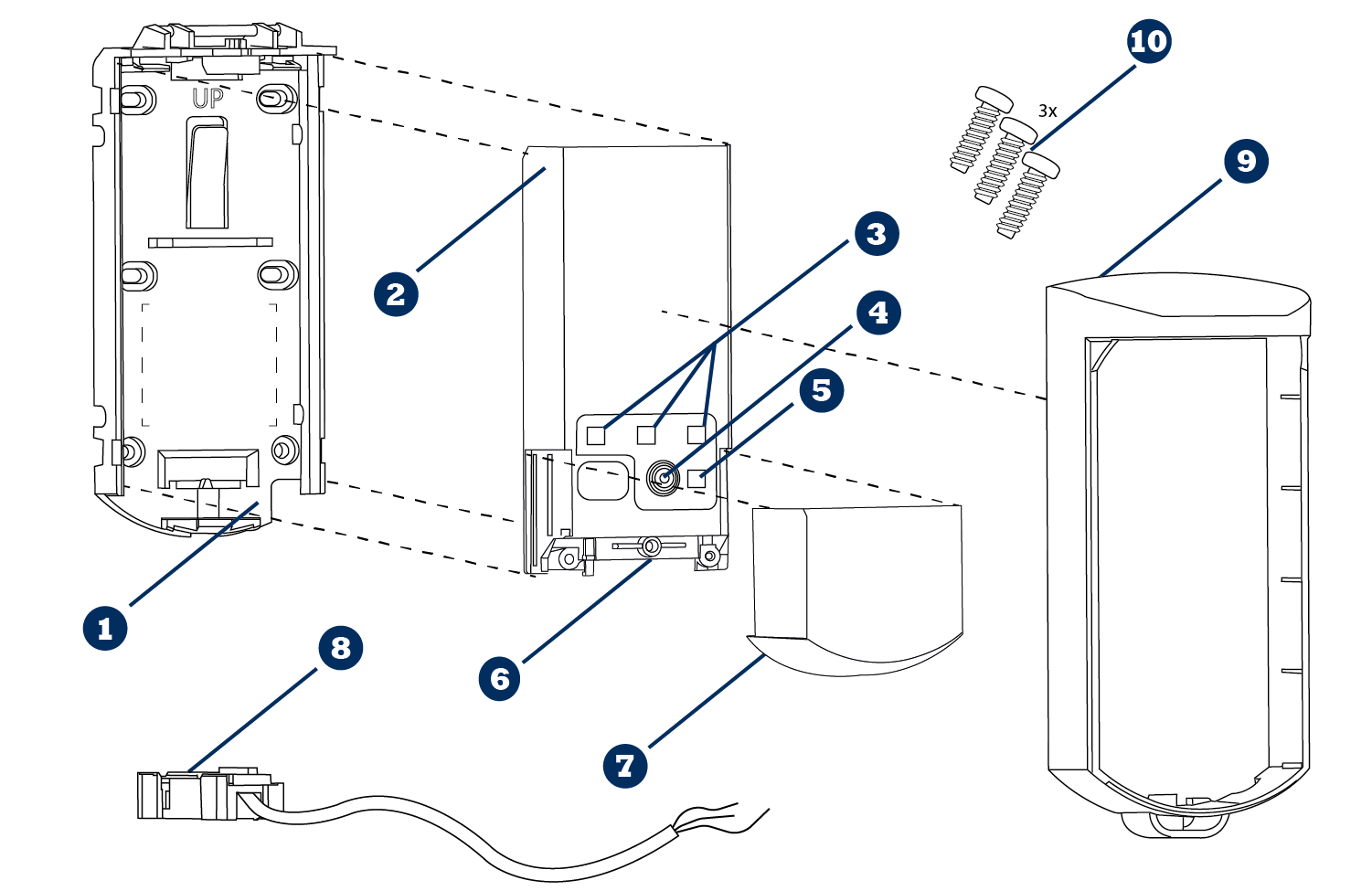

Beschrijving


Montageplaat


Aansluitcontact


Sensor


Schuifdeksel


3 LEDs voor de virtuele lussen


Kabel en stekker


Drukknop


Beschermkap (plastic)


Bluetooth®-LED


Set van 3 schroeven (M3 - Torx 10)

Versies

Plastic versie

Metalen versie


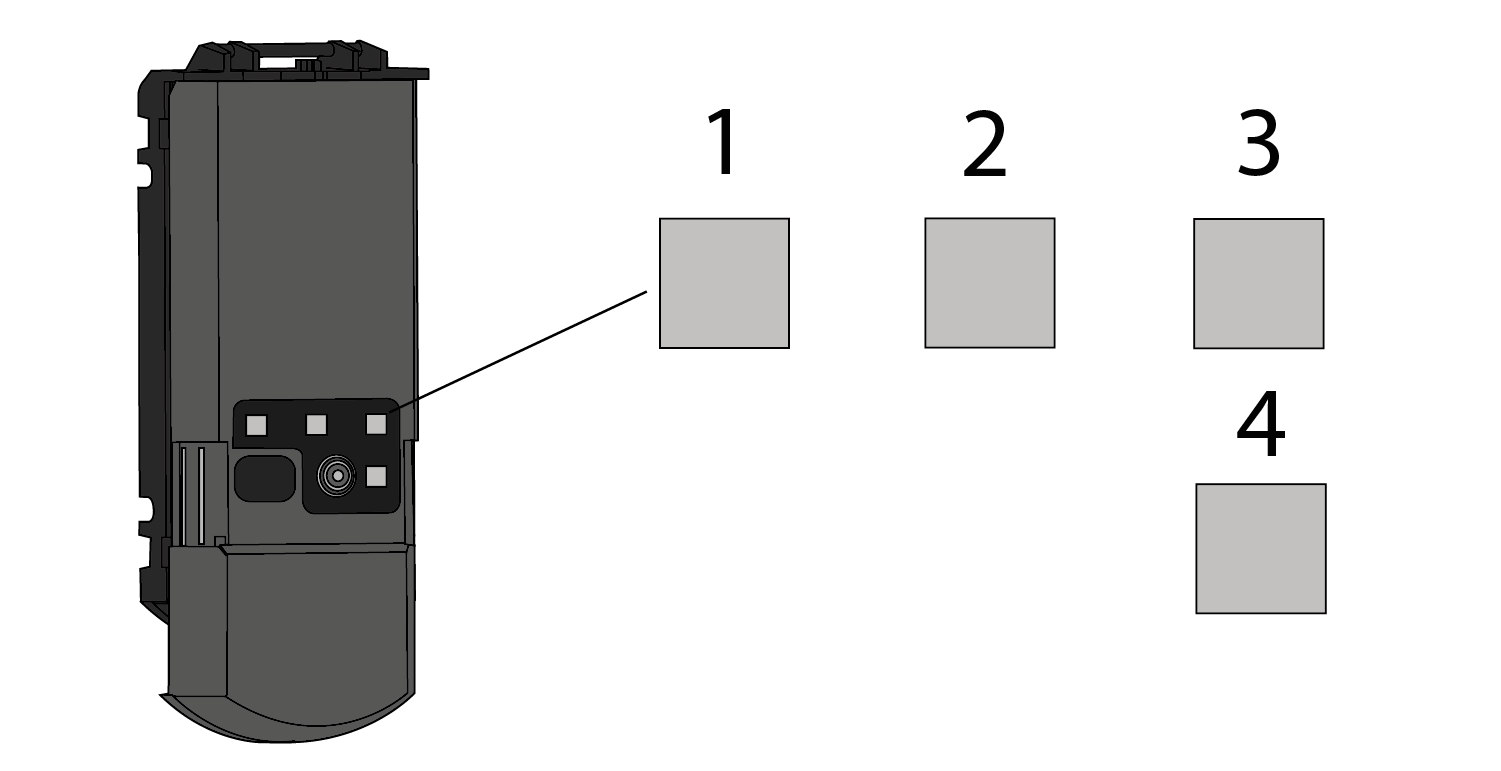

LED-SIGNAAL


LED die de status van ‘lus 1’ aangeeft


LED die de status van ‘lus 2’ aangeeft


LED die de status van ‘lus 3’ of een FOUT-status aangeeft


LED die de Bluetooth®-status aangeeft

LED-signalen


LED is UIT


Rode LED knippert snel


Groene LED is AAN


Rode en groene LEDs knipperen


Groene LED knippert langzaam


Oranje LED knippert x keer


Groene LED knippert

Led - Lustype


Aanwezigheidslus: activeert de output als er een object wordt gedetecteerd op de lus die overeenkomt met het geselecteerde type en de geselecteerde richting.


Beschermingcom__input-dropdown.pngDetectie: activeert output voor elk object.


Bluetooth® (alleen voor led 4)

Tips

Tips voor installatie


Test altijd of de installatie correct werkt voordat u de locatie verlaat.

De sensor dient enkel geïnstalleerd te worden door vakbekwaam en gekwalificeerd personeel.

Monteer de montagesteun altijd loodrecht t.o.v. de slagboom.

Gebruik roestvrije schroeven (M4) om de montagesteun te monteren.

Bevestig de montagesteun op de basis met minstens 4 schroeven.


Vermijd trillingen, condensatie en plotselinge of extreme temperatuur-schommelingen.

Bedek de voorkant van het product niet.

Vermijd de aanwezigheid van metalen onderdelen in de directe omgeving van de sensor, die het detectieveld kunnen belemmeren.

Onderhoudstips


Zorg ervoor dat de voorkant gereinigd is.


Vermijd directe blootstelling aan hogedrukreiniging.

De garantie is ongeldig als niet-toegestane reparaties worden uitgevoerd door onbevoegd personeel, of als pogingen daartoe zijn ondernomen.

Breng geen oplosmiddelhoudende of olieachtige producten aan op de sensor.

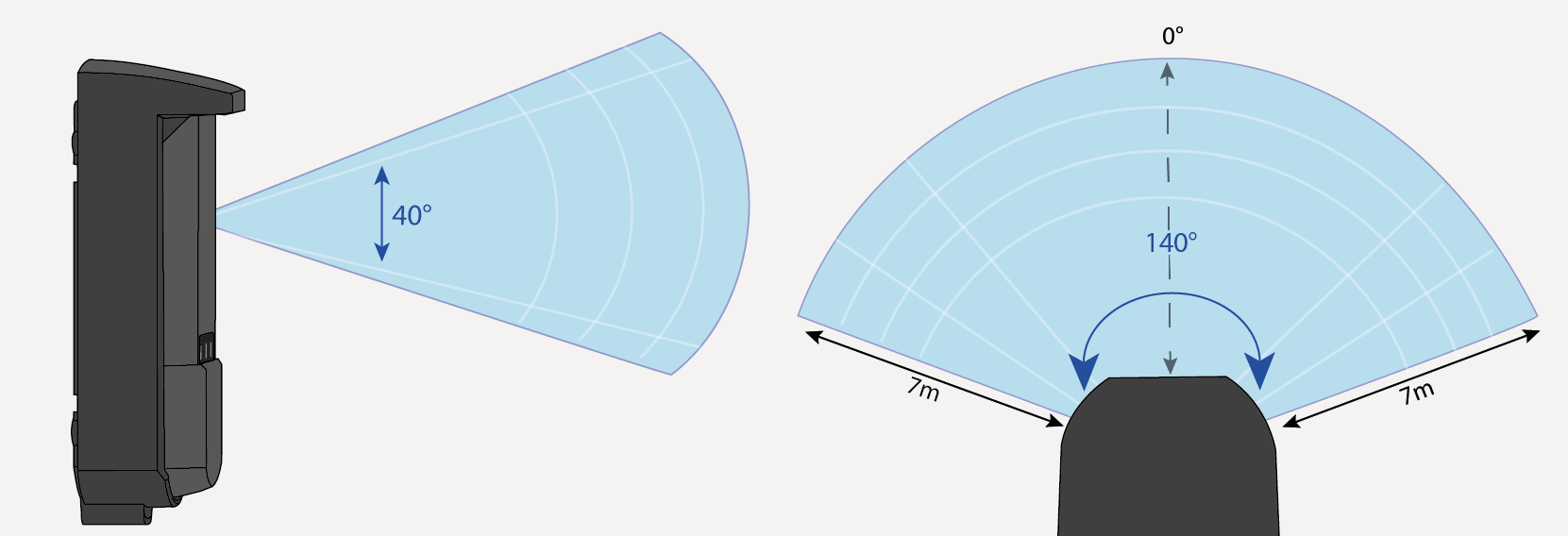

Detectieveld

Detectiebereik

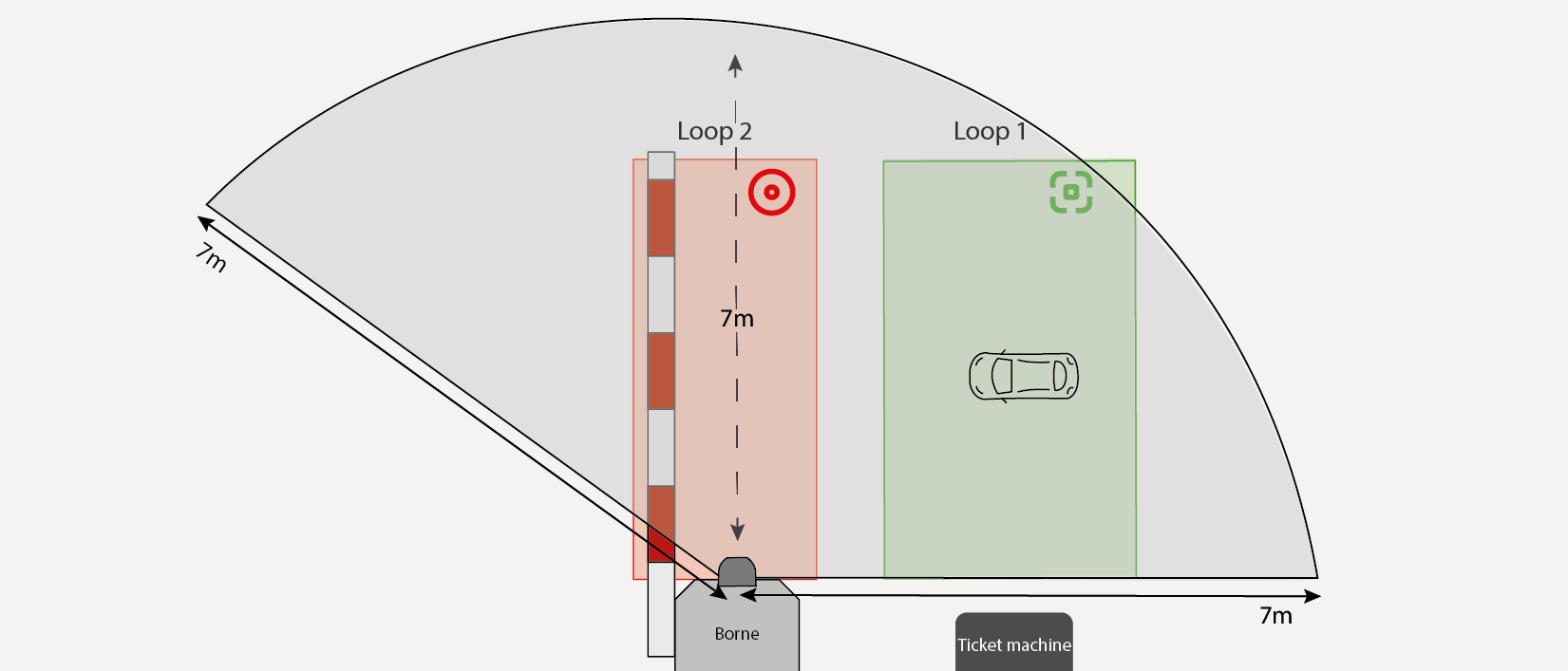

Toepassingsvoorbeeld - Aanwezigheids- en beschermingsconfiguratiecom__input-dropdown.png




Aanwezigheid

Montage van de sensor

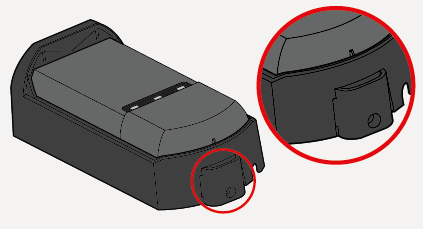

  1. Verwijder de plastic of metalen beschermkap.

    De plastic beschermkap kan u verwijderen d.m.v. een schroevendraaier in de inkeping aan de onderkant van het product te plaatsen en vervolgens naar omhoog te heffen.

    De metalen beschermkap kan u eenvoudig losschroeven.

  1. Verwijder de sensor van de montageplaat. Duw het product omhoog om deze van de montageplaat te scheiden.

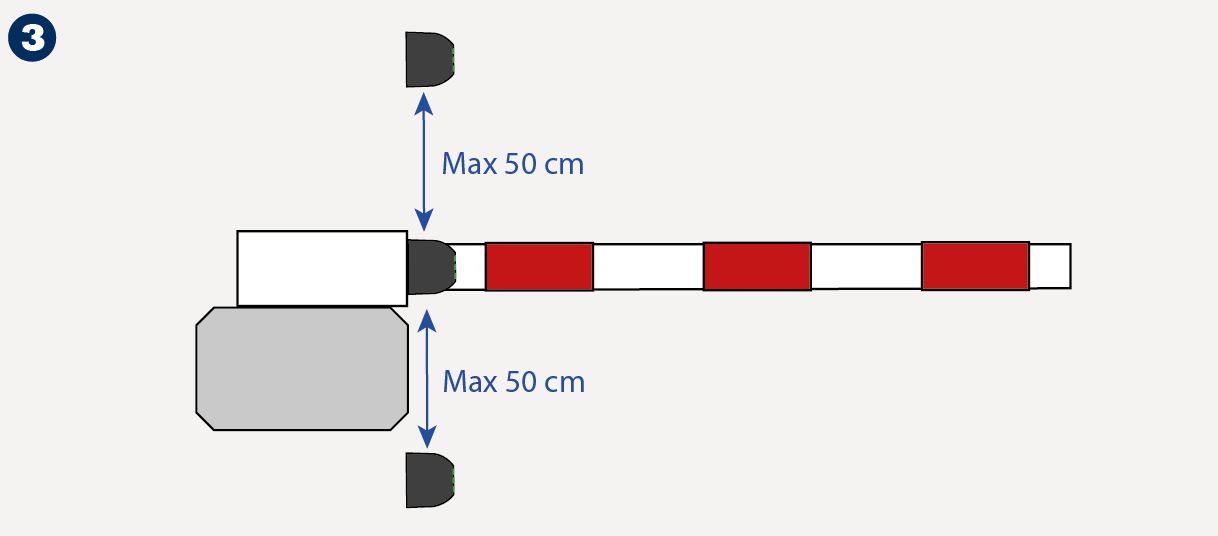

  1. Als de sensor wordt gebruikt om te detecteren, om het risico op contact te verminderen of als beschermingsvoorziening type D, wordt aanbevolen het product op een maximale afstand van 50 cm van de slagboom te plaatsen.

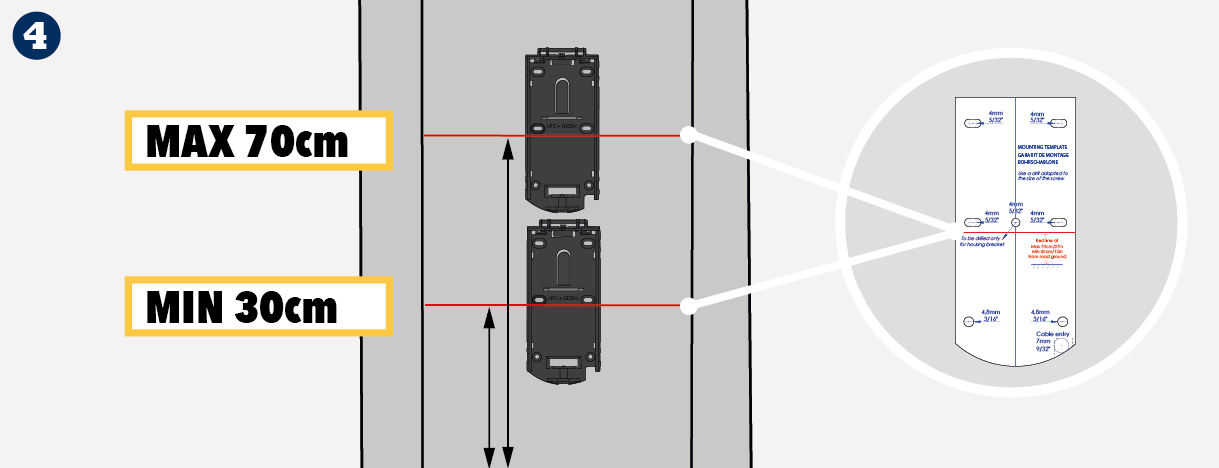

  1. Plaats de sensor zo laag mogelijk , tussen 30 cm en 70 cm van de rijweg. U kunt het montagesjabloon gebruiken.

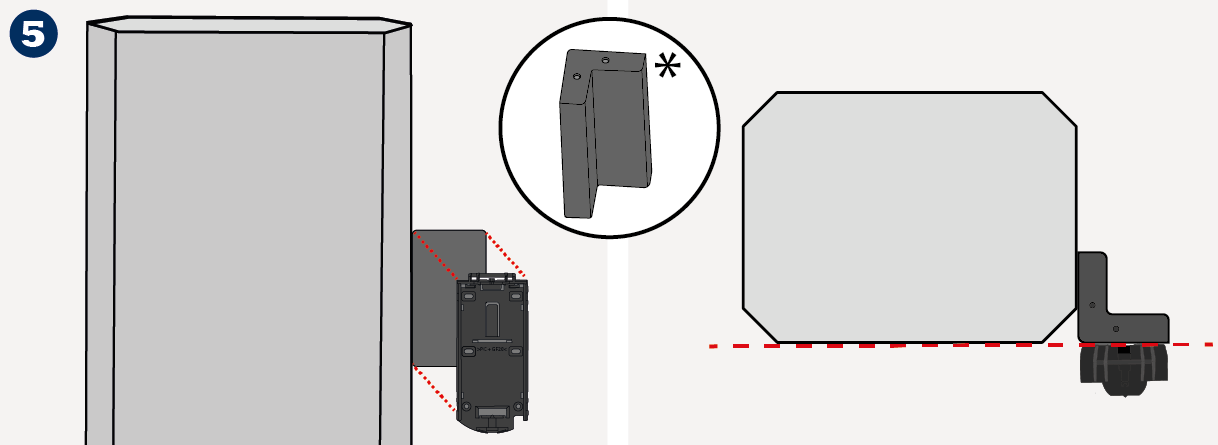

  1. Monteer de sensor op de slagboomkast of gebruik de beugel*. Als u de beugel gebruikt, moet de sensor uitgelijnd zijn met de slagboomkast om belemmering van het detectieveld te voorkomen.

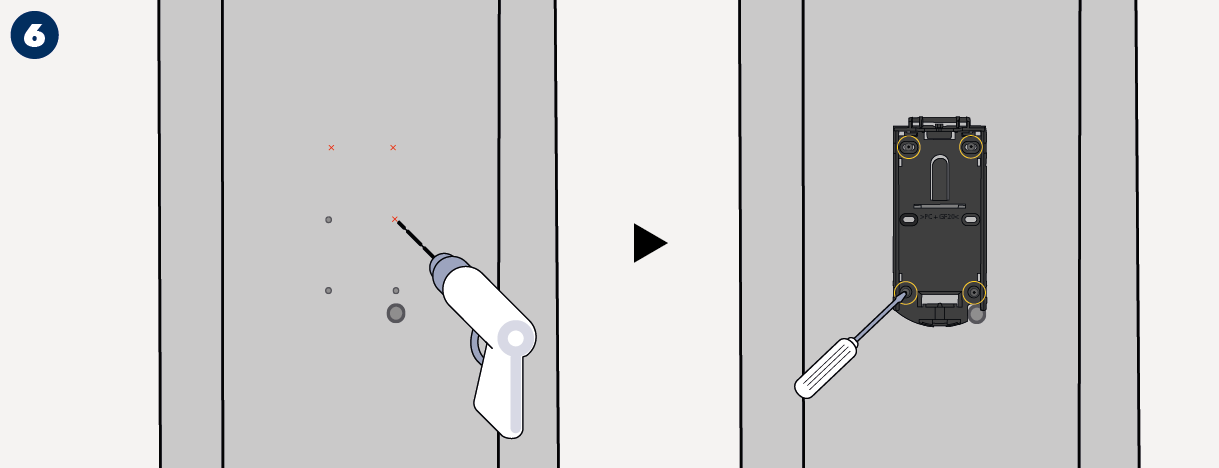

  1. Bevestig de montageplaat volgens uw voorkeur.De montageplaat dient stevig bevestigd te zijn!


  1. Bereid de bekabeling voor. Trek de voedingskabel door het gat en laat de connector 10 cm hangen.

  1. Verwijder het schuifdeksel.

    Laat eerst het schuifdeksel zakken, en verwijder deze vervolgens door achter het deksel te trekken.

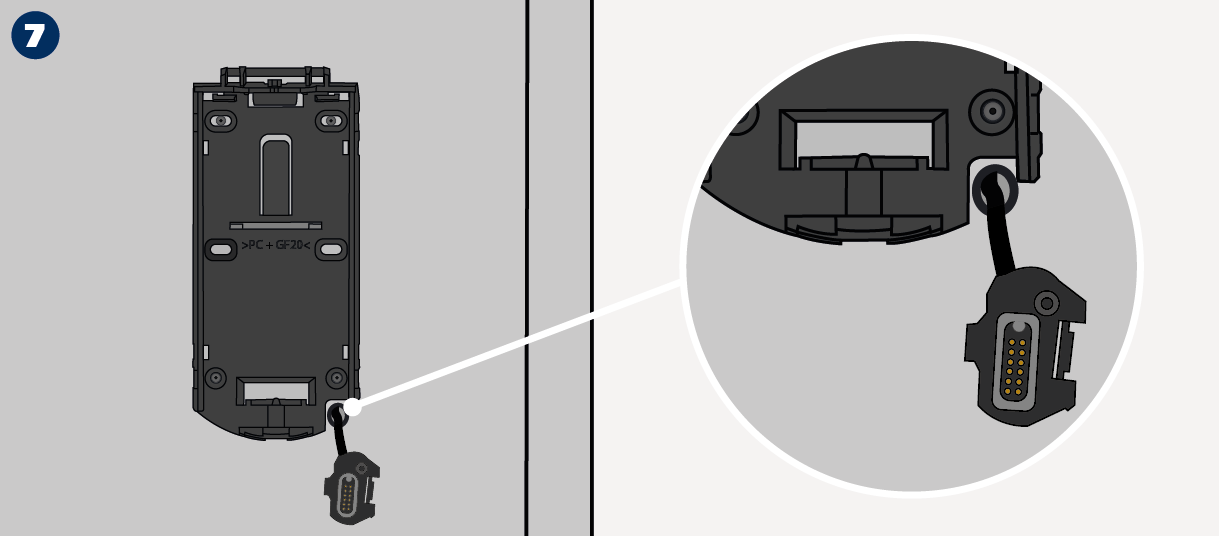

  1. Sluit de connector aan. U kunt een meegeleverde schroef gebruiken.

    Gebruik indien nodig een bijgeleverde schroef om de connector stevig aan de sensor te bevestigen.

  1. Plaats de sensor op de montageplaat. Plaats eerst de bovenkant en dan de onderkant van het product. Controleer of het product stevig in de montagesteun vastgeklikt zit.

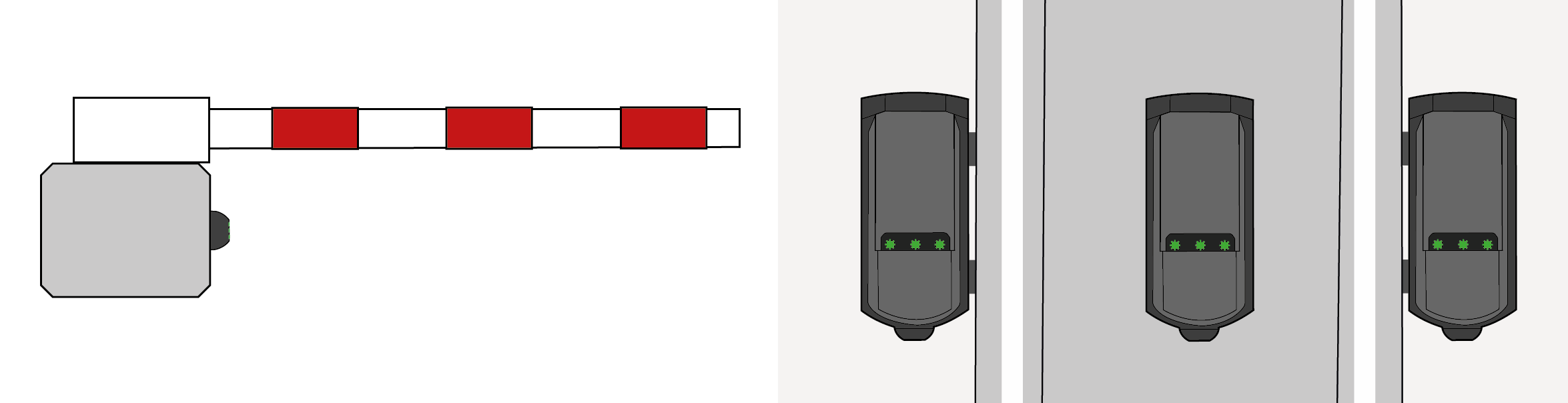

  1. Draai de sensor.

    Afhankelijk van de montagepositie en de richting van de verkeersstroom, kunt u de sensor draaien. Om dit te doen, tilt u de sensor omhoog en draait u hem in de gewenste richting.

Accessoires

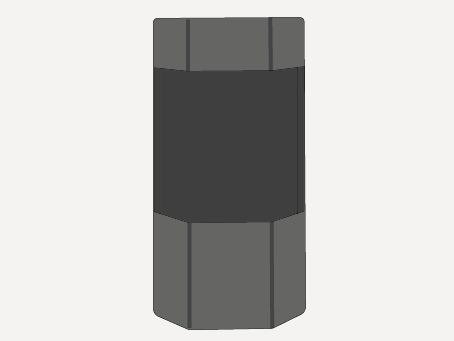

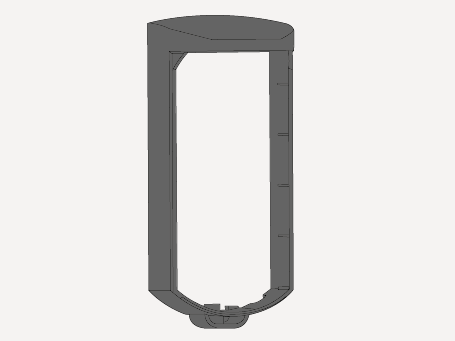

BESCHERMKAP

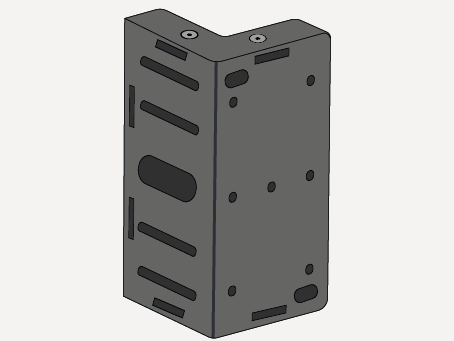

BRACKET

HOUSING

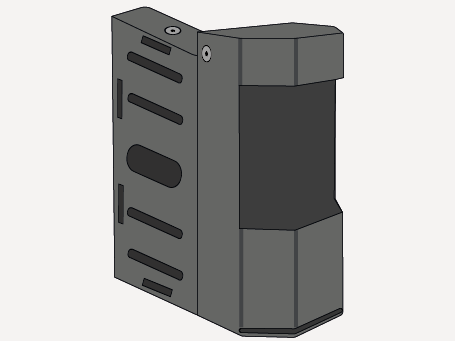

BRACKET & HOUSING

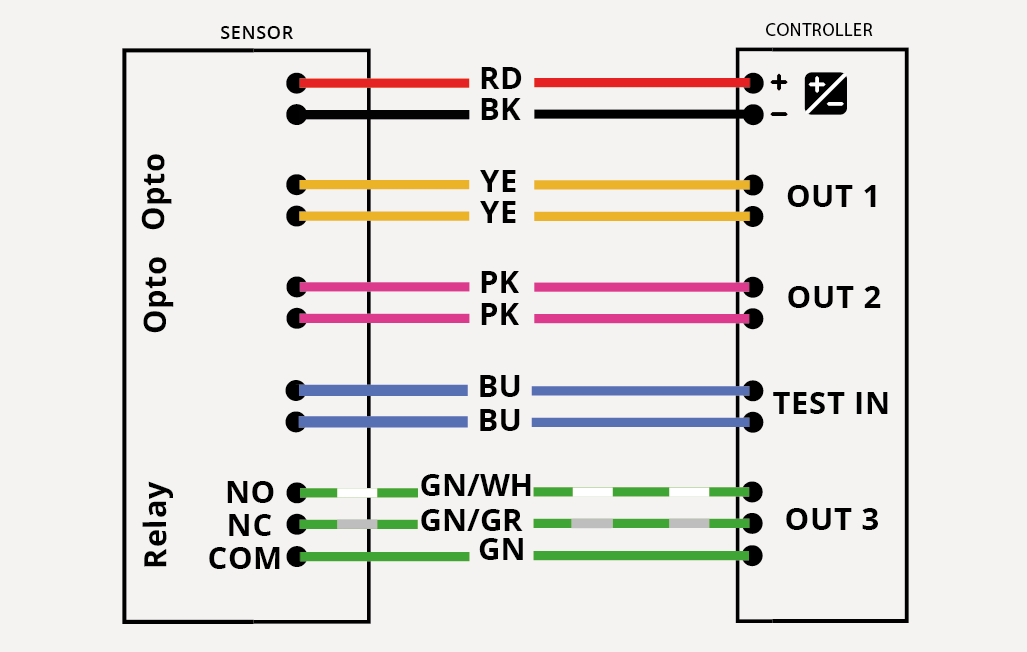

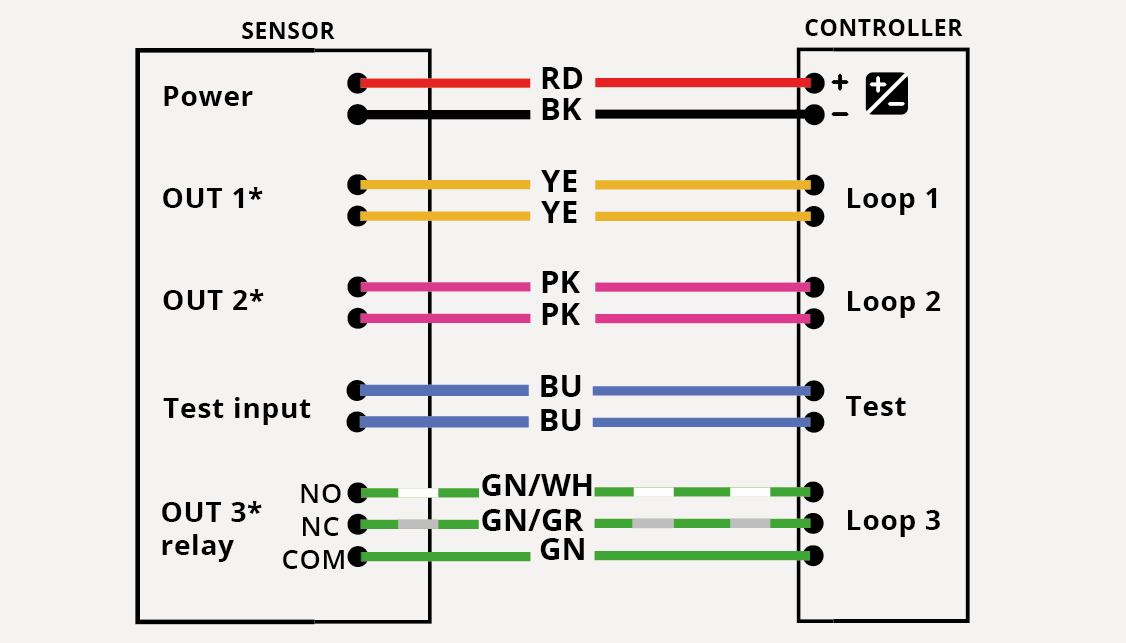

De sensor aansluiten (voorbeeld)

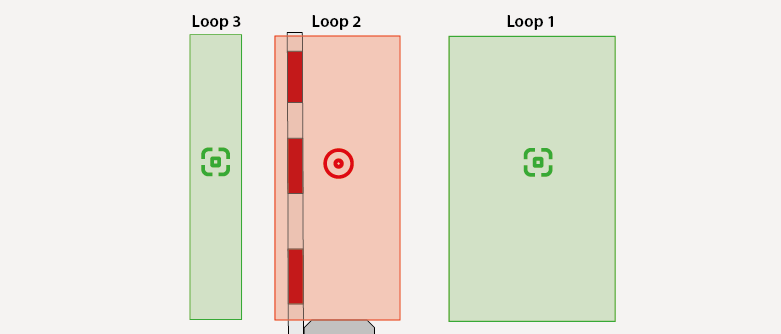

Detectie in lus 3 activeert OUT 3

Detectie in lus 2 activeert OUT 2

Detectie in lus 1 activeert OUT 1

Aanwezigheid voor doorgangsbevestiging


Aanwezigheid voor activering


*Controleer altijd de fabriekswaarden van de uitgangslogica.

Installatie via de app

Scan de QR-code of open de volgende link om de mobiele APP te downloaden en te installeren.

https://play.google.com/store/apps/details?id=com.beasensors.evoloop

https://apps.apple.com/us/app/evoloop/id6474297732

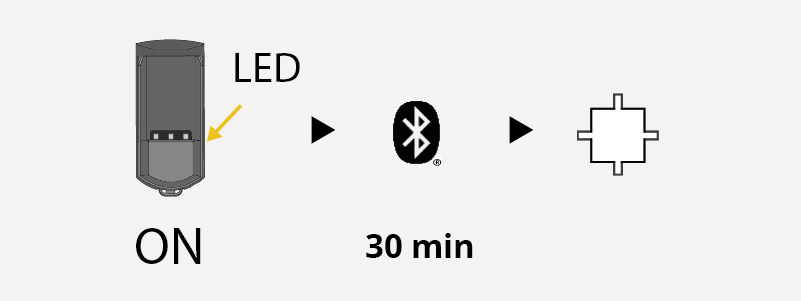

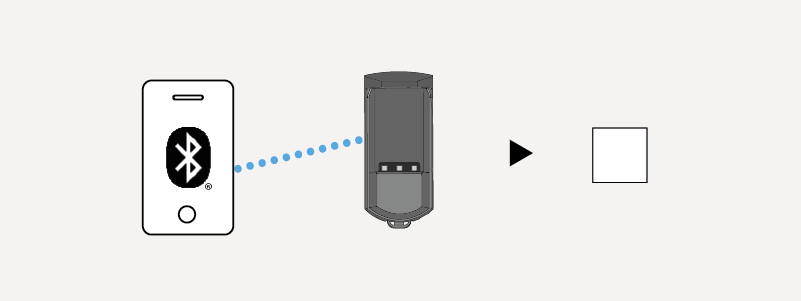

Bij het inschakelen of na een stroomcyclus blijft de Bluetooth® 30 minuten na het laatste gebruik actief, om dan automatisch uit te schakelen.

De witte Bluetooth®-LED knippert (1 Hz).

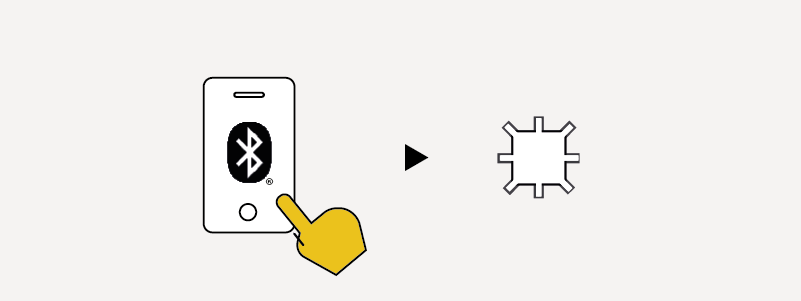

Open de Evoloop-app en koppel deze aan de sensor. Tijdens het koppelen, knippert de Bluetooth®-LED snel.


Eenmaal gekoppeld, brandt de witte Bluetooth®-LED.

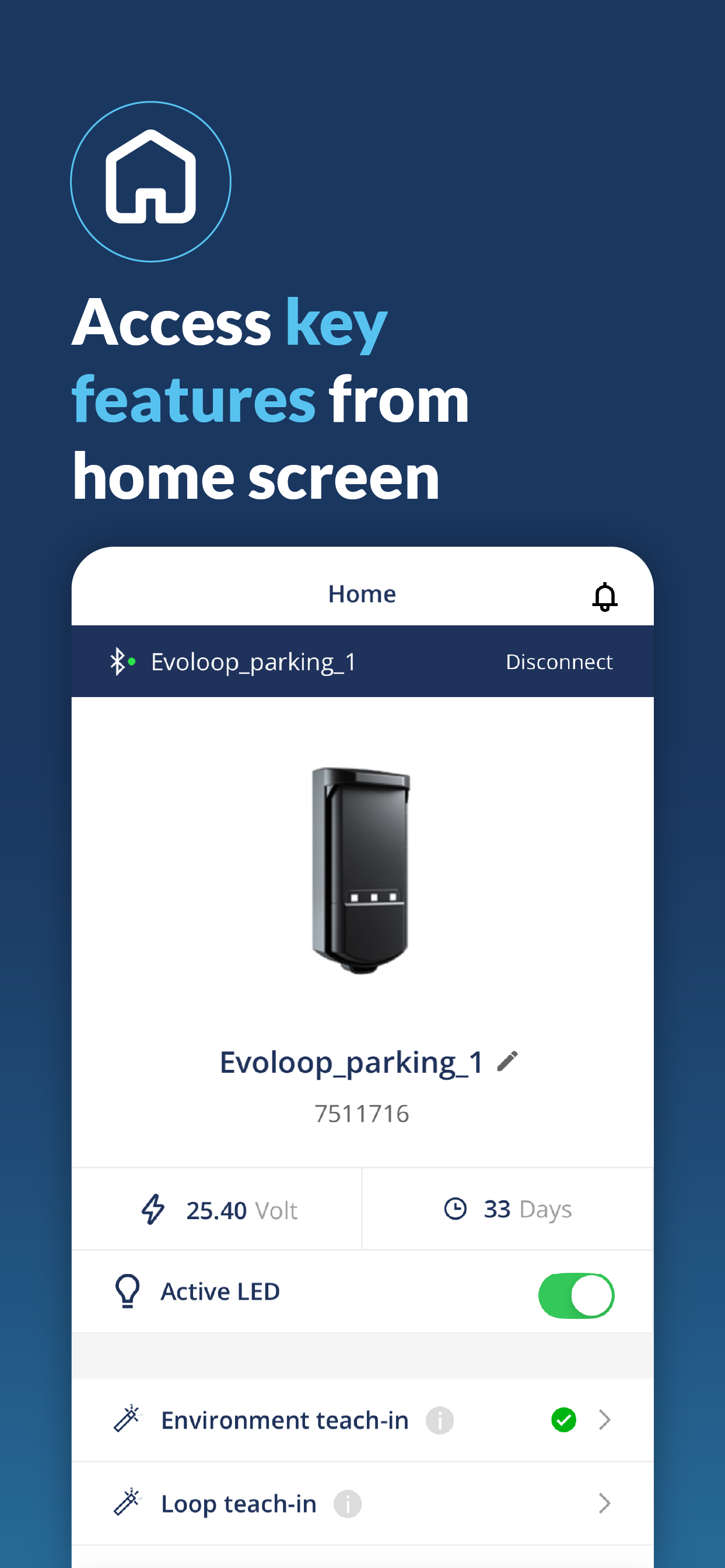

Startpagina

Inleren

Instellingen

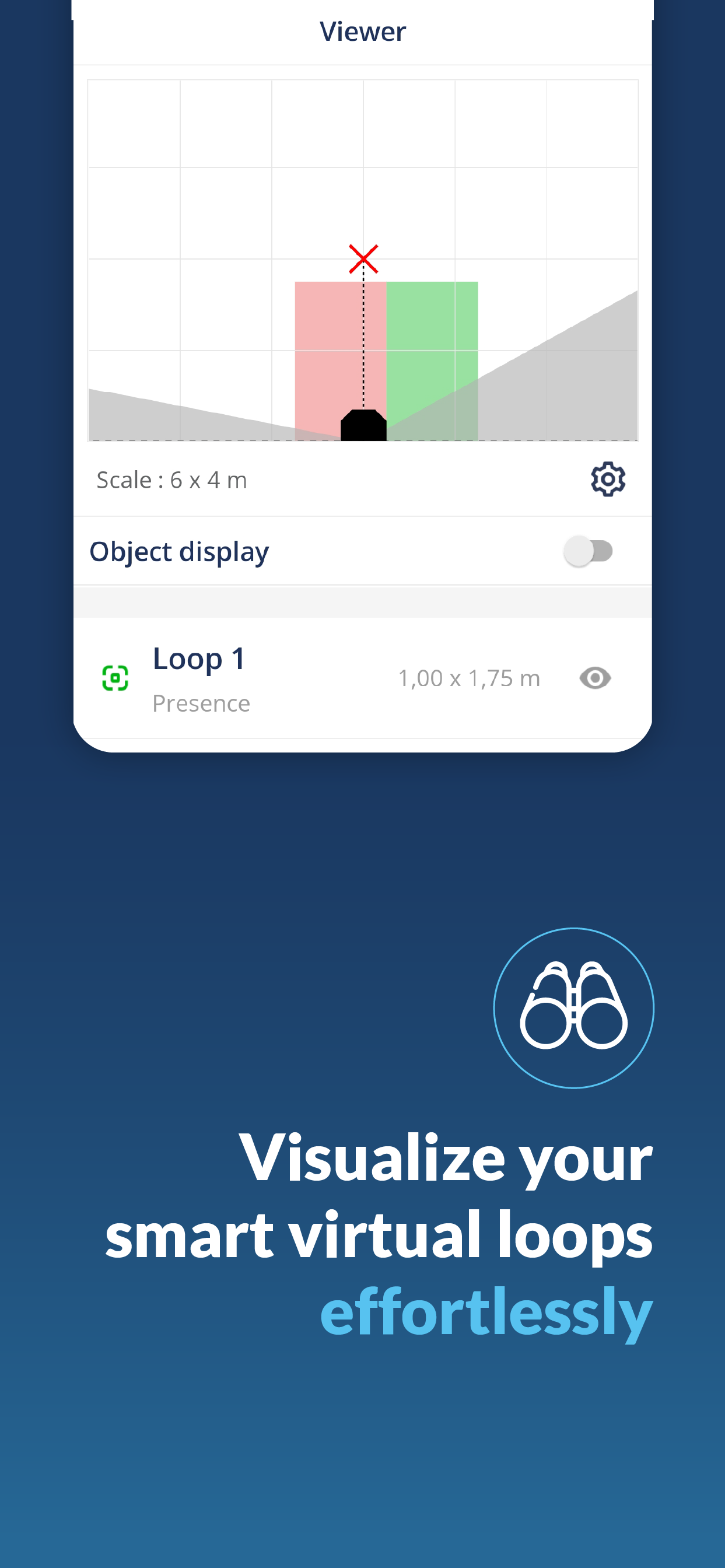

Viewer

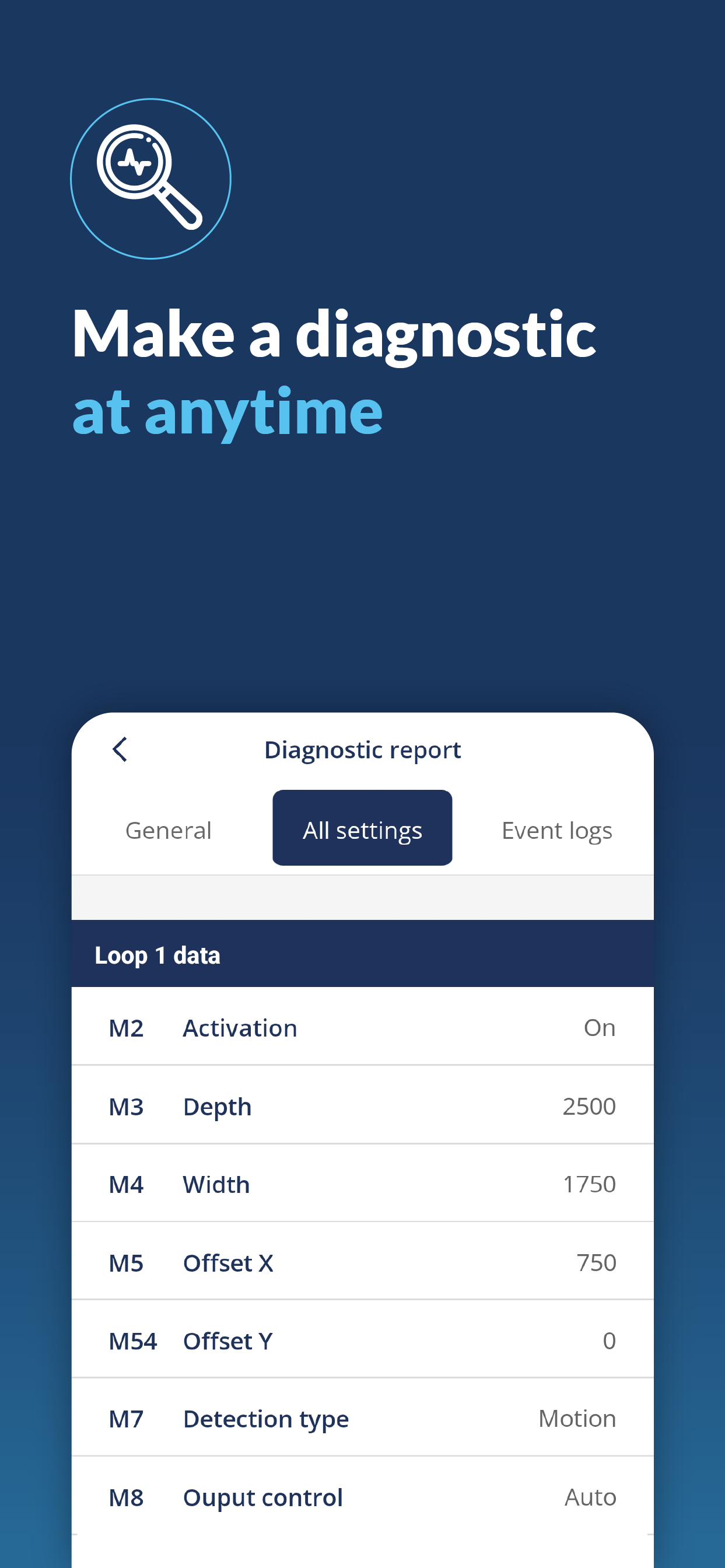

Diagnose


Het Bluetooth®-woordmerk en de Bluetooth®-logo's zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van deze merken door BEA SA gebeurt onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaren.

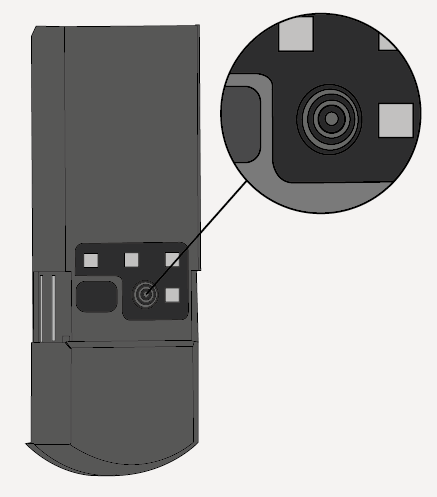

Installatie via de drukknop


Druk 1x

Activering vanuit de inactieve modus - Bluetooth® is geactiveerd. (Wit geknipper)

Druk 1x

Start het inleren wanneer de sensor actief is. (Rood/groen geknipper)

Druk 2x

Start het inleren van de lus wanneer de sensor actief is. (Afwisselend groen geknipper)

Druk > 3 sec.

De servicemodus (de)activeren

De sensor sluiten/vergrendelen

Plaats het schuifdeksel terug.

Plaats de beschermkap terug. Gebruik indien nodig de schroef om de kap stevig vast te zetten.

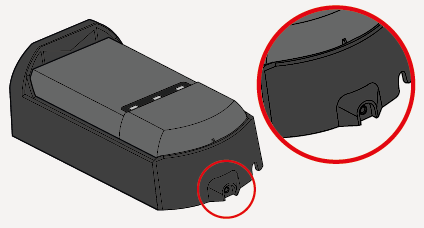

Bij zowel de plastic als de metalen versie kunt u schroeven (TORX 10) gebruiken.

Inleren

[Opmerking]Opmerking

Voer het inleerproces uit via de mobiele app of met de drukknop.

[Let op]Let op

Het is noodzakelijk de installatiestappen allemaal en in de juiste volorgde uit te voeren om de sensor correct in werking te stellen en een optimale werking van de slagboom te garanderen.

1. De sensor is gemonteerd. 2. De sensor moet correct aangesloten zijn. 3. De slagboom moet geopend zijn.

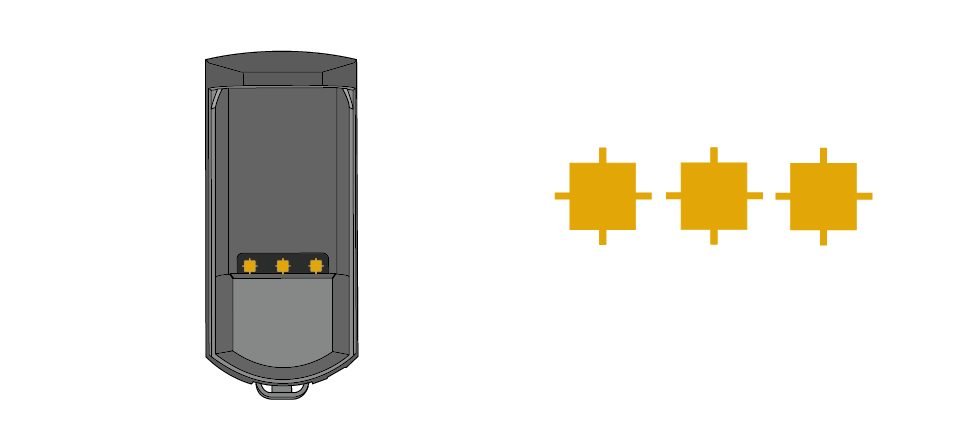

Initiële status

Wanneer de sensor nieuw is of als hij gereset is naar de fabriekswaarden, knipperen de oranje LEDs en zijn de uitgangen geactiveerd.

Zorg ervoor dat u buiten het detectiebereik staat en er geen objecten kunnen storen vooraleer u een teach-in start.


  1. Teach-in stappen

[Let op]Let op

Zorg ervoor dat er geen verkeer is, dat de detectiezone vrij is en dat u buiten de detectiezone blijft tijdens het inleren.

  • Teach-in omgeving

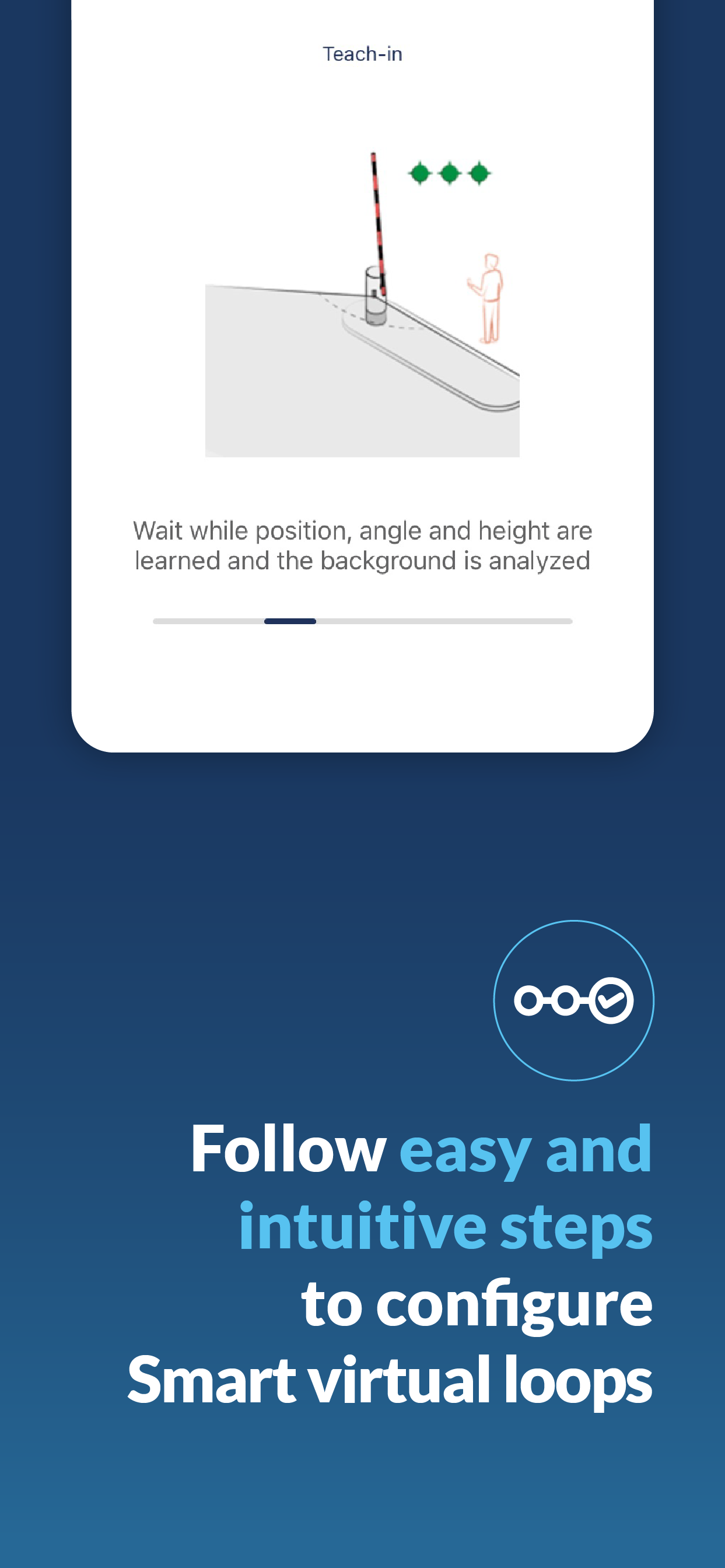

Start het inleerproces via de app of druk 1x op de knop. De eerste LED begint rood-groen te knipperen.


Wanneer het inleer van de omgeving succesvol is!

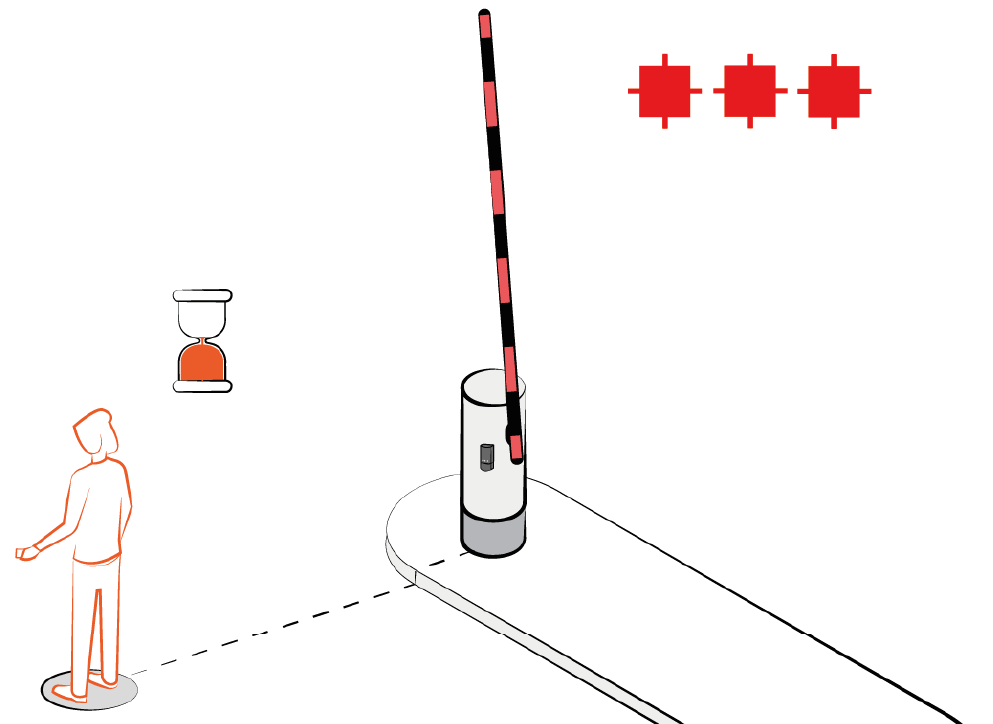

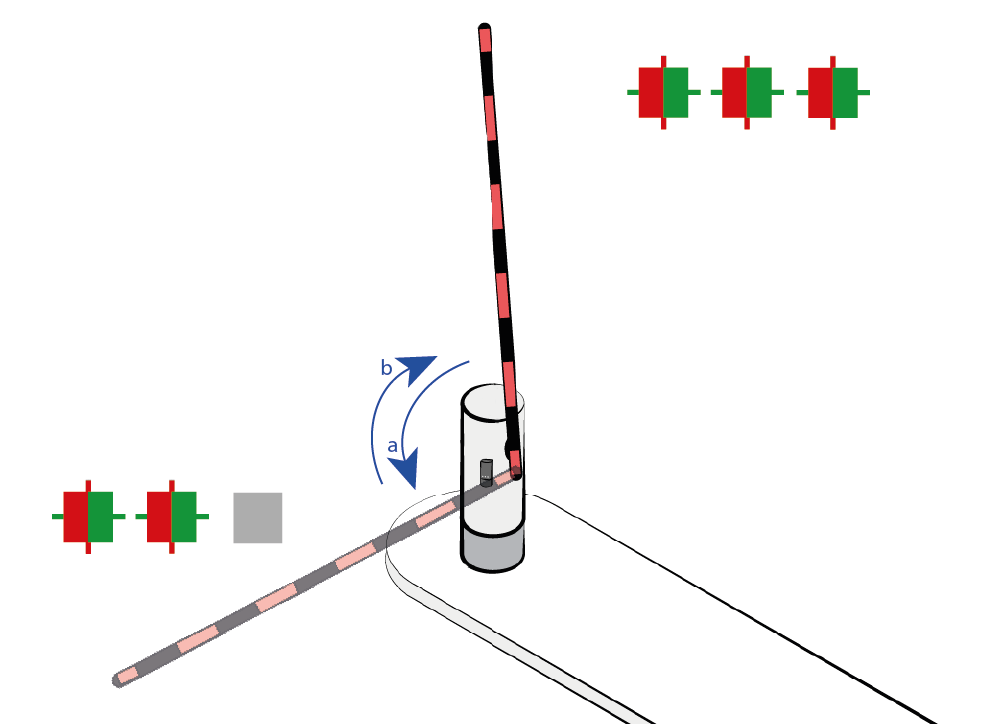

  • a. Teach-in slagboom: sluiten

    De sensor schakelt zijn uitgangen gedurende 20 seconden uit om het sluiten van de slagboomarm aan te geven. (2 LEDs rood/groen.)

  • b. Teach-in slagboom: openen

    De sensor heractiveert zijn uitgangen gedurende 20 seconden om de opening van de slagboomarm aan te geven. (3 LEDs rood/groen.)

Deze procedure is vereist als de slagboom extra elementen heeft (bv. rok) of langer is dan 4 meter.

[Let op]Let op

Zorg ervoor dat er geen verkeer is, dat de detectiezone vrij is en dat u buiten de detectiezone blijft tijdens het inleren.

[Opmerking]Opmerking

De slagboom en gemonteerde uitrusting (bv. rok) zijn in goede en functionele staat.

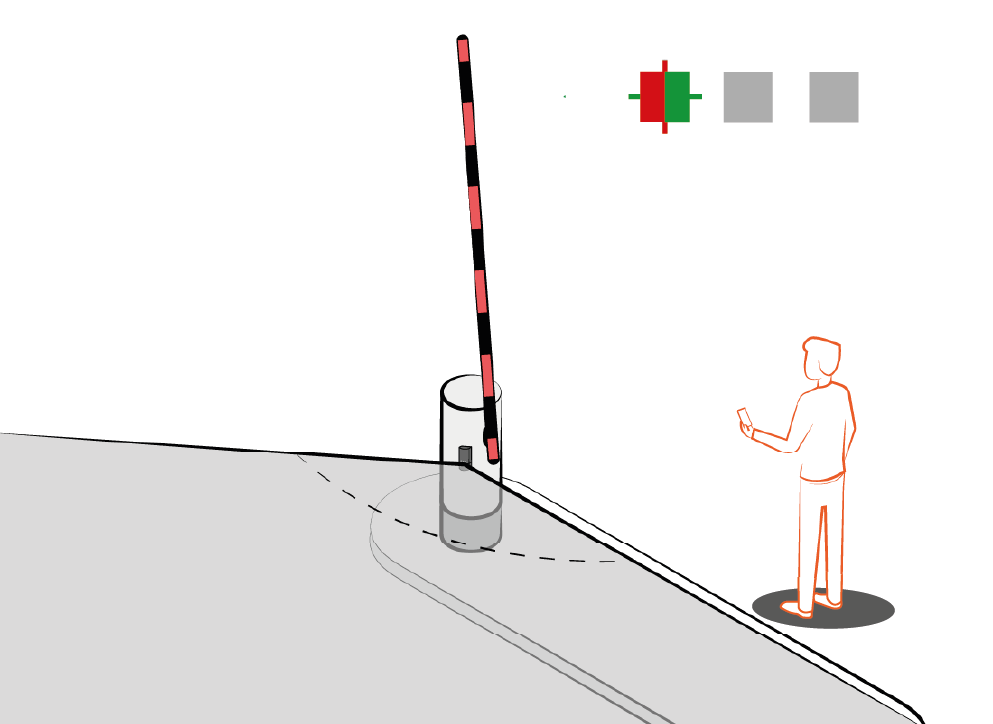

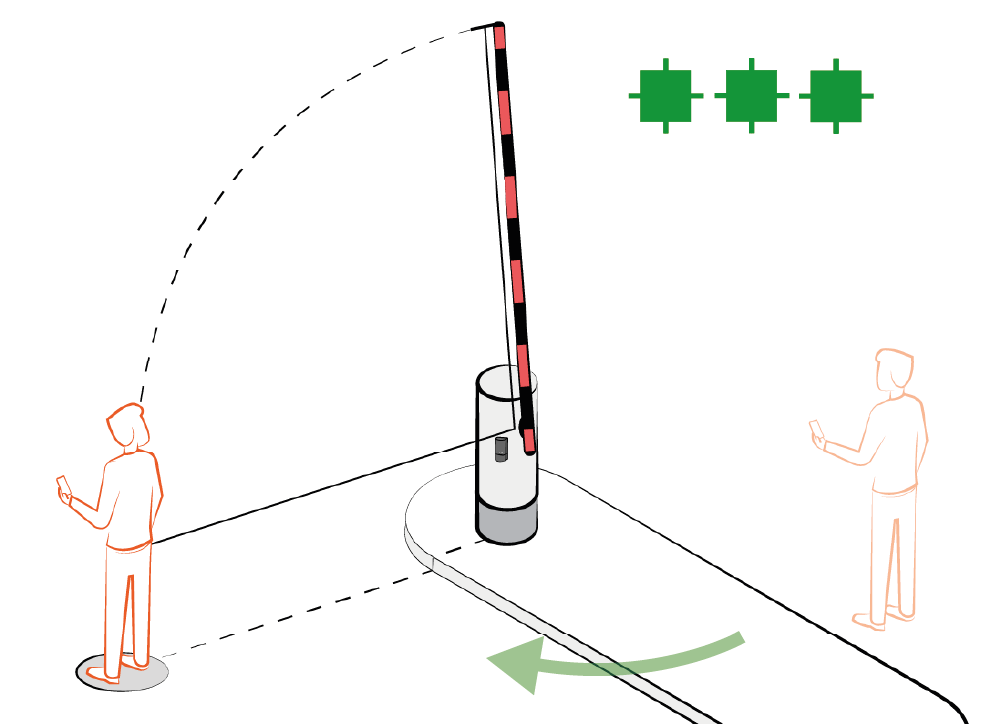

  1. Teach-in rand

Zodra het inleren van de slagboom met succes is voltooid, dient u de lengte van de slagboomarm aan te geven.

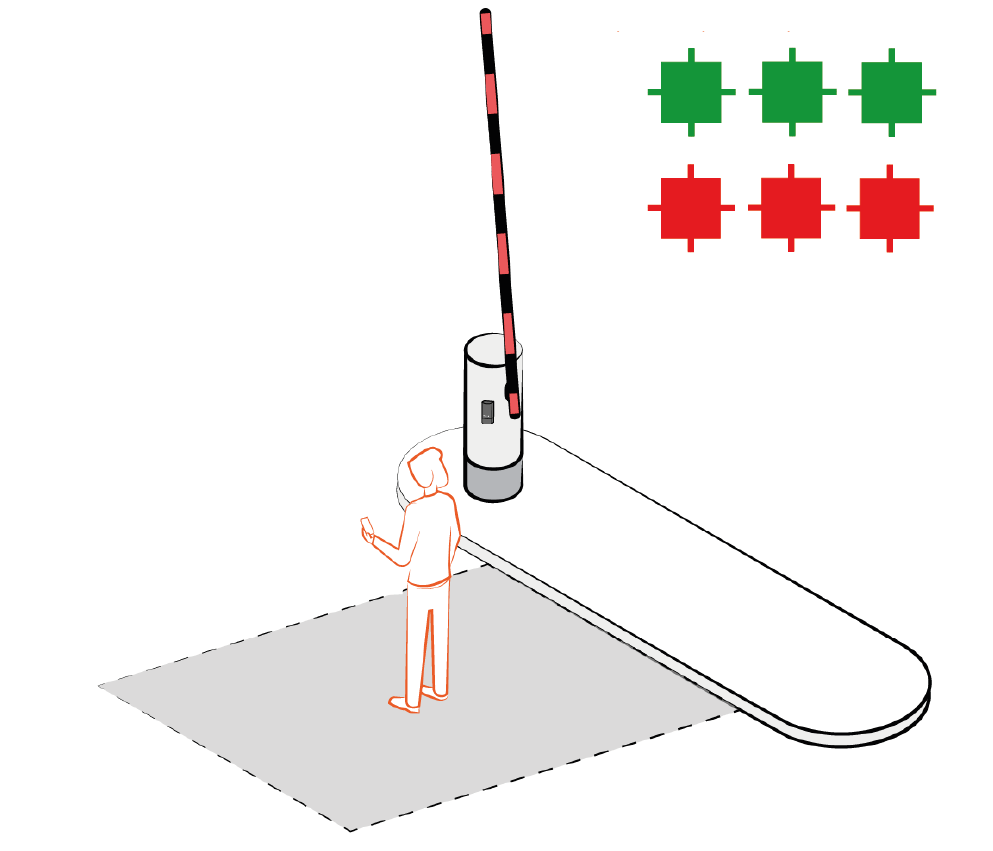

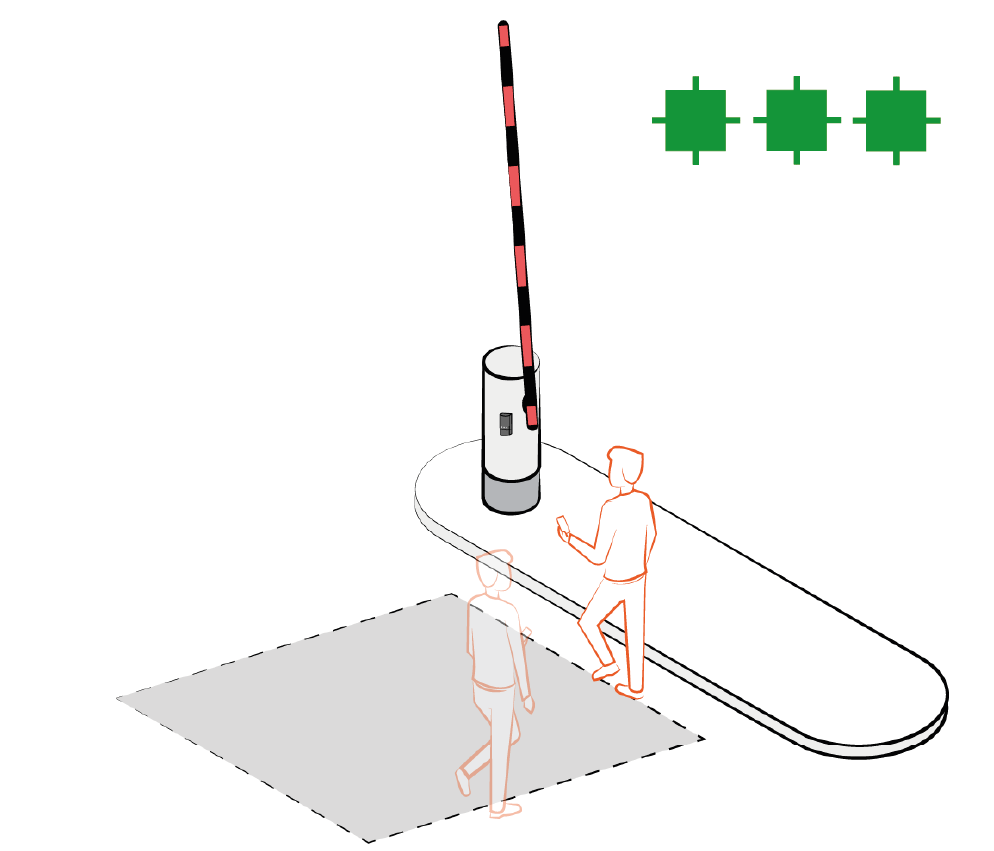

Ga tegenover de sensor staan op een afstand die gelijk is aan de lengte van de slagboomarm of de breedte van de weg. Tijdens de wachttijd knipperen de groene LEDs.


  1. Einde

Wanneer u stilstaat, knipperen de LEDs rood om aan te geven dat de sensor uw positie heeft vergrendeld en het inleren met succes is voltooid.

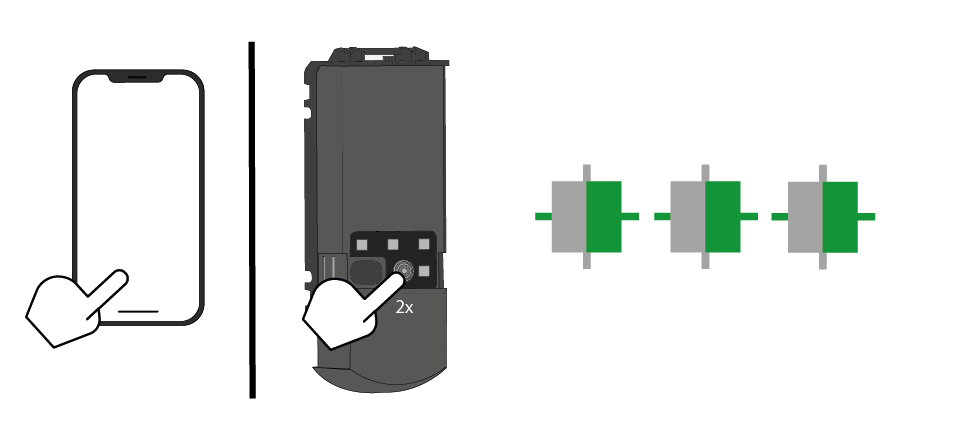

Teach-in lussen

[Let op]Let op

Het is noodzakelijk de installatiestappen allemaal en in de juiste volorgde uit te voeren om de sensor correct in werking te stellen en een optimale werking van de slagboom te garanderen.

[Opmerking]Opmerking

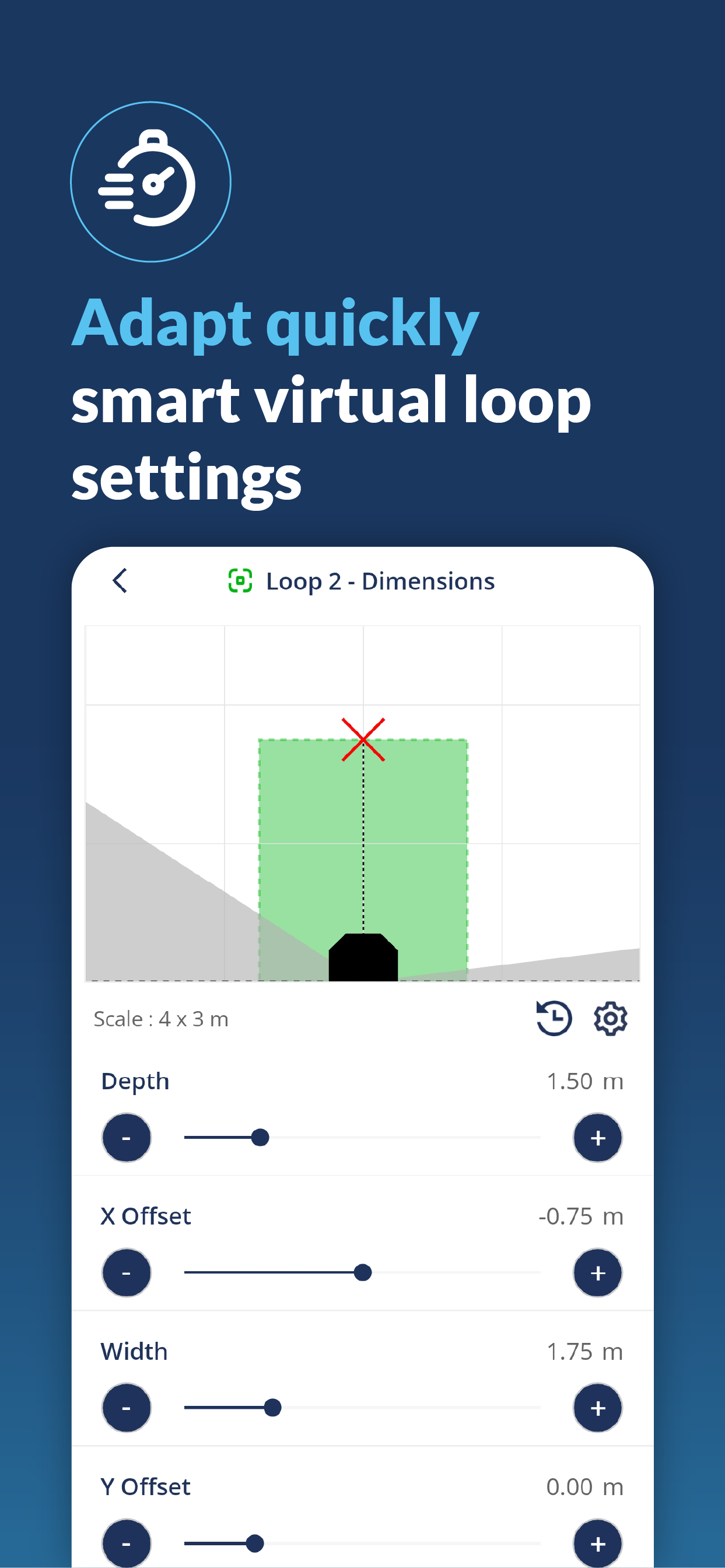

Mobiele app Lusconfiguratie is mogelijk via de app

  1. Lusselectie

Selecteer de lus die u wilt configureren door middel van het statisch inleren.

Lus 1, druk wanneer LED 1 brandt

Lus 2, druk wanneer LED 2 brandt

Lus 3, druk wanneer LED 3 brandt


  1. Statische positie inleren (drukknop en app)

Wanneer de groene LEDs langzaam beginnen te knipperen, gaat u naar het midden van de lus en staat u stil. Zodra de rode leds knipperen, is het inleren van de lus met succes voltooid.

De diepte van de lus is standaard ingesteld op 1,5 m en de breedte op de afstand die tijdens het inleerproces voor de rand is geleerd.

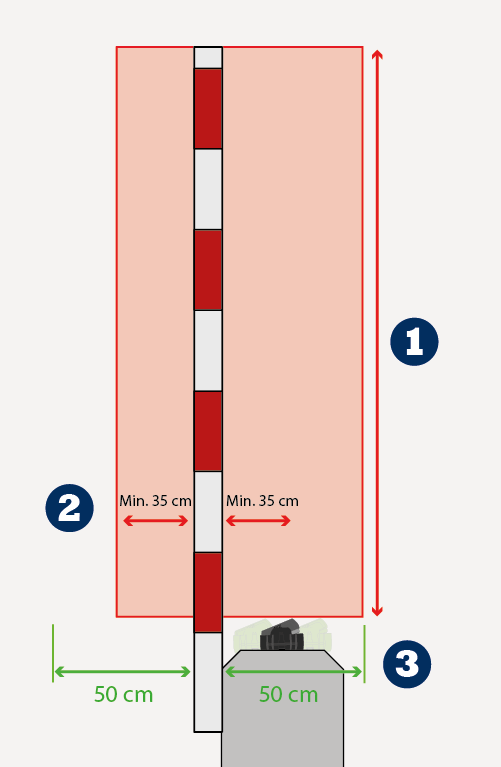

BESCHERMING com__input-dropdown.pngAAN BEIDE ZIJDEN


1) Stel de breedte van de beschermingslus in zodat deze de gehele lengte van de slagboom bedekt.

2) Stel de diepte van de beschermingslus in zodat deze de EVOLOOP omvat, en minimaal 35 cm achter de tegenoverliggende zijde van de slagboom reikt.

3) Draai de sensor altijd zo dat de Evoloop naar de beschermingslus gericht is.

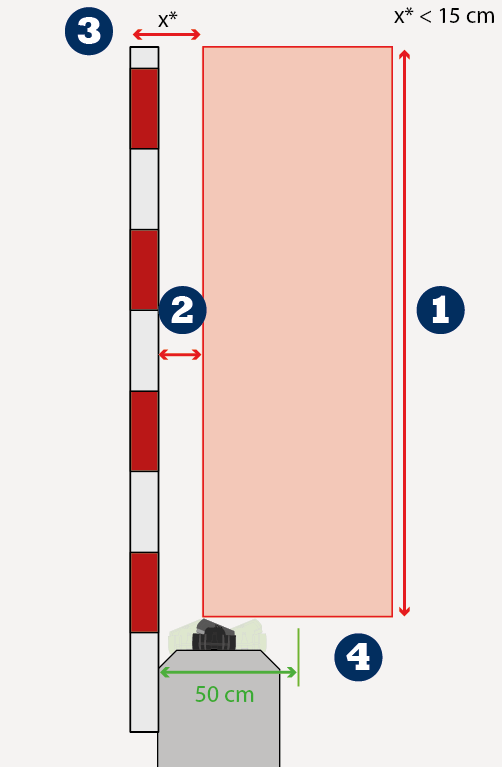

BESCHERMINGcom__input-dropdown.pngAAN ÉÉN ZIJDE


1) Stel de breedte van de beschermingslus in zodat deze de gehele lengte van de slagboom bedekt.

2) Stel de offset van de beschermingslus zo in dat deze de EVOLOOP omvat en zo dicht mogelijk bij de voorzijde van de boom komt.

3) Dit type installatie kan alleen worden gebruikt als de afstand tussen de beschermingslus en de tegenoverliggende zijde van de boom minder dan 150 mm bedraagt.

4) Draai de sensor altijd zo dat de Evoloop naar de beschermingslus gericht is.

Storingen

Led

Status

Uitleg/oplossing


De foutled (3) brandt continu

De sensor heeft een intern geheugenprobleem.

Vervang de sensor.


LED 1 - 2 - 3 knipperen oranje

Het product bevindt zich in de initiële status.

Start een inleerproces om de sensor in werking te stellen met behulp van de mobiele app of de knop.


De foutled (3) knippert 1x

De sensor geeft een interne fout aan.

Onderbreek en herstel de stroomtoevoer. Wanneer de LED opnieuw gaat knipperen, vervang dan de sensor.


De foutled (3) knippert 2x

De stroomtoevoer is ontoereikend.

  1. Controleer de stroomtoevoer.

  2. Verminder de kabellengte of vervang de kabel.

De interne temperatuur is te hoog.

Bescherm de sensor tegen mogelijke warmtebronnen (zon, hitte, lucht ...).


De foutled (3) knippert 3x

Interne communicatiefout.

Onderbreek en herstel de stroomtoevoer. Wanneer de LED opnieuw gaat knipperen, vervang dan de sensor.


De foutled (3) knippert 4x

Maskeringsfout

Lets dicht bij de sensor maskeert een deel van het detectieveld.

  1. Verwijder alle maskeringselementen (metalen elementen in de nabije omgeving).

  2. Controleer of de voorzijde vuil is en reinig deze zorgvuldig.

  3. Schakel de antimaskeringsinstelling uit met behulp van de mobiele app

Technische specificaties

Technologie

FMCW, Mowa inside (Microgolf)

Uitgestraalde frequentie

60 GHz

Max. detectieveld

Tot 7m

Uitgestraalde vermogensdichtheid

< 20dBm EIRP

Radar Gezichtsveld

Openingsveld van 140° en 40° in hoogte

Testbody voor bescherming niveau D

Hoekreflector met RCS = 0,17m²

Aanpasbare antennehoek

-20° tot +20 °

Voedingsspanning*

12 – 30 VDC +/-10% - 12-24 VAC +/-10%

Maximaal stroomverbruik

< 3 W

Piekstroom bij inschakeling

1.3A

Kabellengte

3 m (standaard)

Reactietijd

Standaard 100 ms (max. 250 ms)

Testingang

Max. contactspanning Spanningsdrempel

1 optische koppelaar (galvanisch geïsoleerd - polariteitvrij) 30 VDC (beveiligd tegen overspanning) Log. H: > 8 VDC; log. L: < 3 VDC

LED

3 RGB-leds en 1 witte led voor Bluetooth®

Afmetingen

50 mm x 150 mm x 68 mm (vormfactor)

Temperatuurbereik

-25°C tot +55°C **; 0-95% relatieve vochtigheid, niet condenserend

Beschermingsklasse

IP65 (IEC/EN 60529)

Materiaal

PC / ASA / Aluminium ADC12 – zwarte kleur

Bluetooth®

Bandbreedte: 2.402 MHz – 2.480 MHz Maximaal uitgezonden vermogen: 12 dBm

Uitgangen*

Elektronische relais (galvanisch geïsoleerd – polariteitvrij)

2

Max. schakelspanning

35 VDC / 24 VAC

Max. schakelstroom

80 mA (resistief)

Schakeltijd

tAAN = 5 ms; tUIT = 5 ms

Uitgangsweerstand

Stand. 30 ohm

Spanningsval op uitgang

< 0,7 V @ 20mA

Lekstroom

< 10 µA

Relais

1

Max. schakelspanning

30 VAC / 42 VDC

Max. schakelstroom

1A

Max. schakelvermogen

30 W

[Let op]Let op

*Externe elektrische bronnen moeten dubbelgeïsoleerd zijn van primaire spanning.

** Bij gebruik van wisselstroom is de maximumtemperatuur beperkt tot 50°C.

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle waarden gemeten onder omstandigheden en bij een temperatuur van 25°C

Conformiteit

BEA verklaart hierbij dat dit product in overeenstemming is met de Europese wetgeving 2014/53/EU (RED - radioapparatuurrichtlijn) en 2011/65/EU (RoHS - Beperking van gevaarlijke stoffen).

De volledige conformiteitsverklaring is beschikbaar op onze website.


Dit product moet gescheiden van ongesorteerd afval worden weggegooid.



WWW.BEASENSORS.COM

BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | info-eu@beasensors.com| WWW.BEASENSORS.COM



Gemaakt door: BEA SA - LIEGE Science Park - Allée des Noisetiers 5 - 4031 Angleur - België - T +32 4 3616565 - F +32 4 3612858 - info-eu@beasensors.com - www.beasensors.com

GELIEVE TE BEWAREN VOOR VERDER GEBRUIK - ONTWORPEN VOOR KLEURENDRUK

©BEA Sensors | Oorspronkelijke gebruiksaanwijzing | 47.0864.02| 05.25

?
