MAGIC SWITCH

Rilevatore di movimento a sfioramento per porte automatiche

Destinazione d'uso

Il Magic Switch è un rilevatore di apertura senza contatto per porte automatiche. Un movimento della mano davanti al sensore apre la porta, completamente senza contatto. Per questo motivo, è il sensore ideale per applicazioni in cui l’igiene è essenziale: ambienti ospedalieri, camere bianche, hotel e ristoranti, industrie farmaceutiche, aeroporti, logistica e vendita al dettaglio.

Il sensore non può essere utilizzato per scopi diversi da quello previsto.
Il produttore del sistema di porte che incorpora il sensore è responsabile della conformità del sistema alle normative e agli standard di sicurezza nazionali e internazionali applicabili.
L'installatore deve leggere, comprendere e seguire le istruzioni riportate nel presente manuale. Un'installazione non corretta può comportare un funzionamento improprio del sensore.
Il produttore del sensore non può essere ritenuto responsabile per lesioni o danni derivanti da uso, installazione o regolazione inappropriata del sensore.

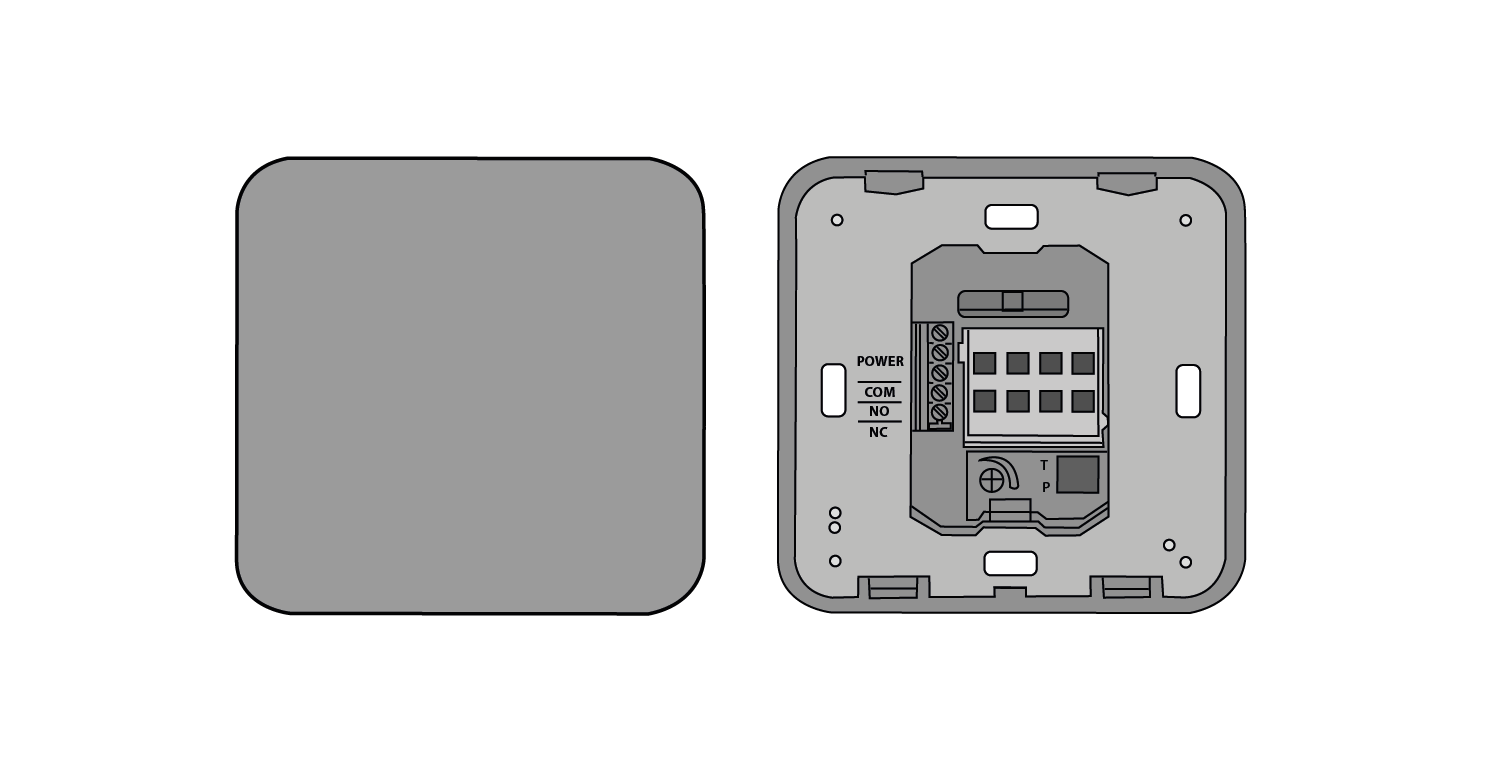

Descrizione

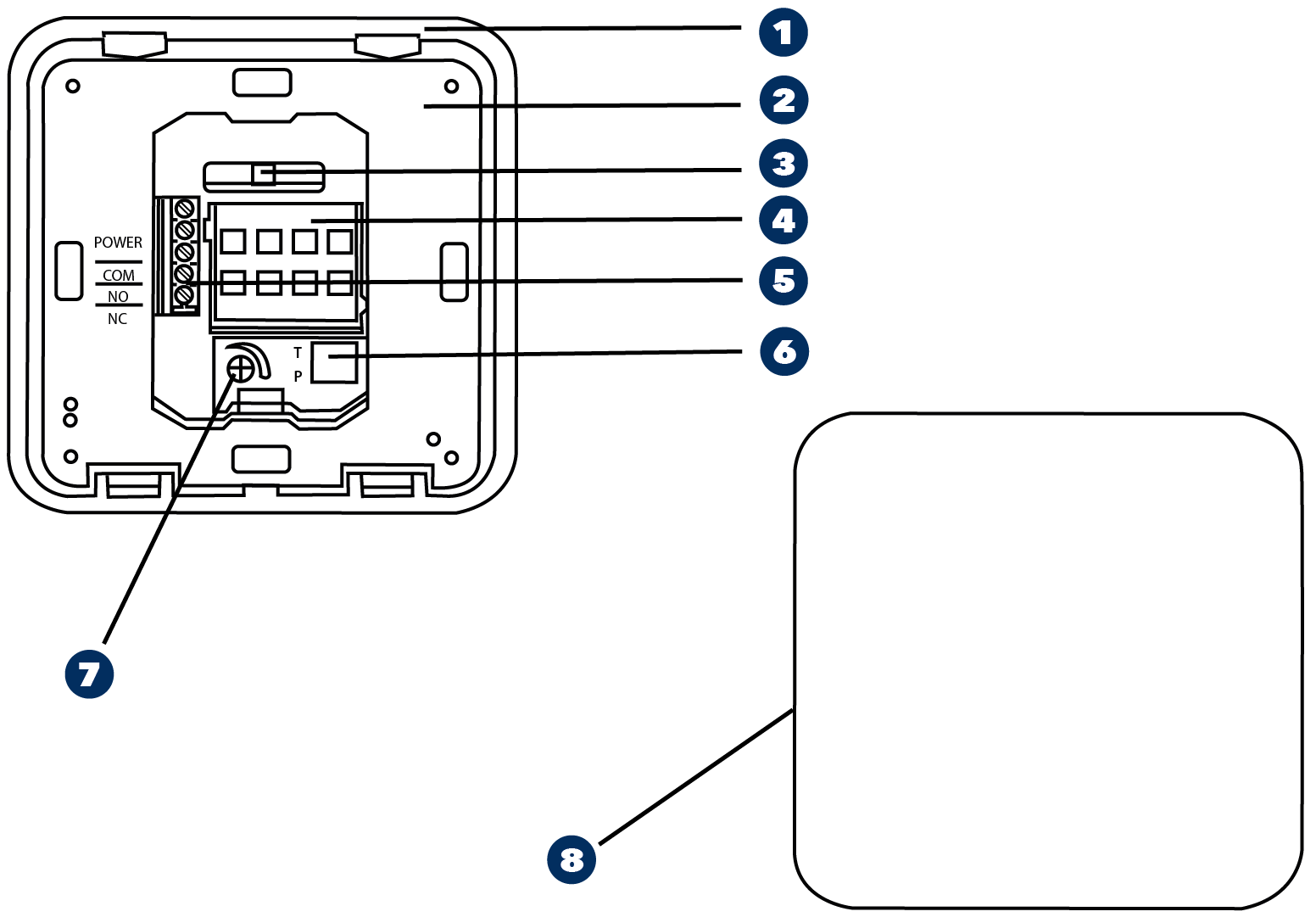

	Guarnizione		Connettore
	Quadro di fissaggio		DIP - Switches
	LED		Regolazione delle dimensionidel campo di rilevazione
	Antenna		Frontalino

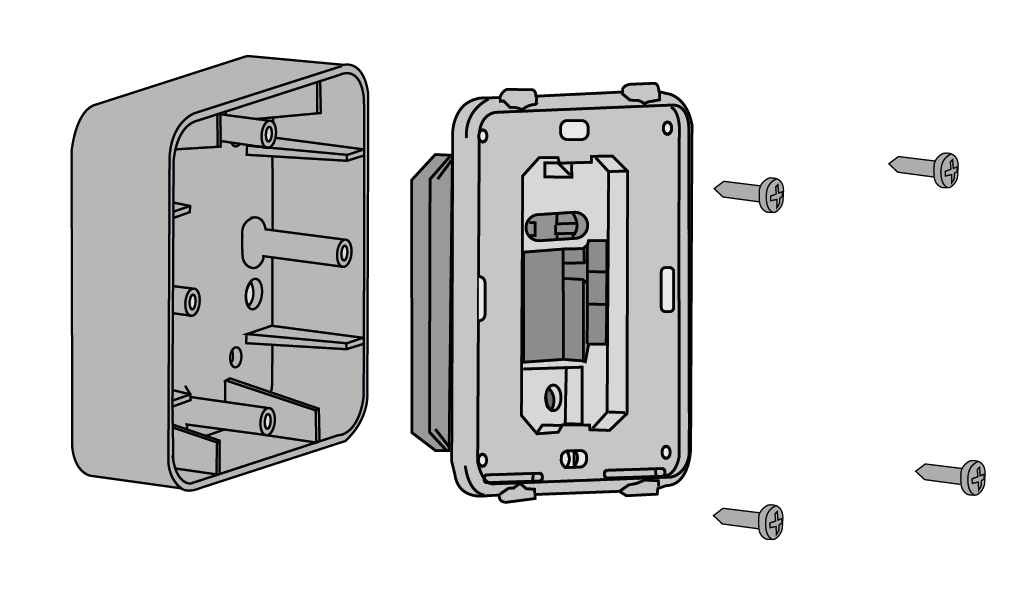

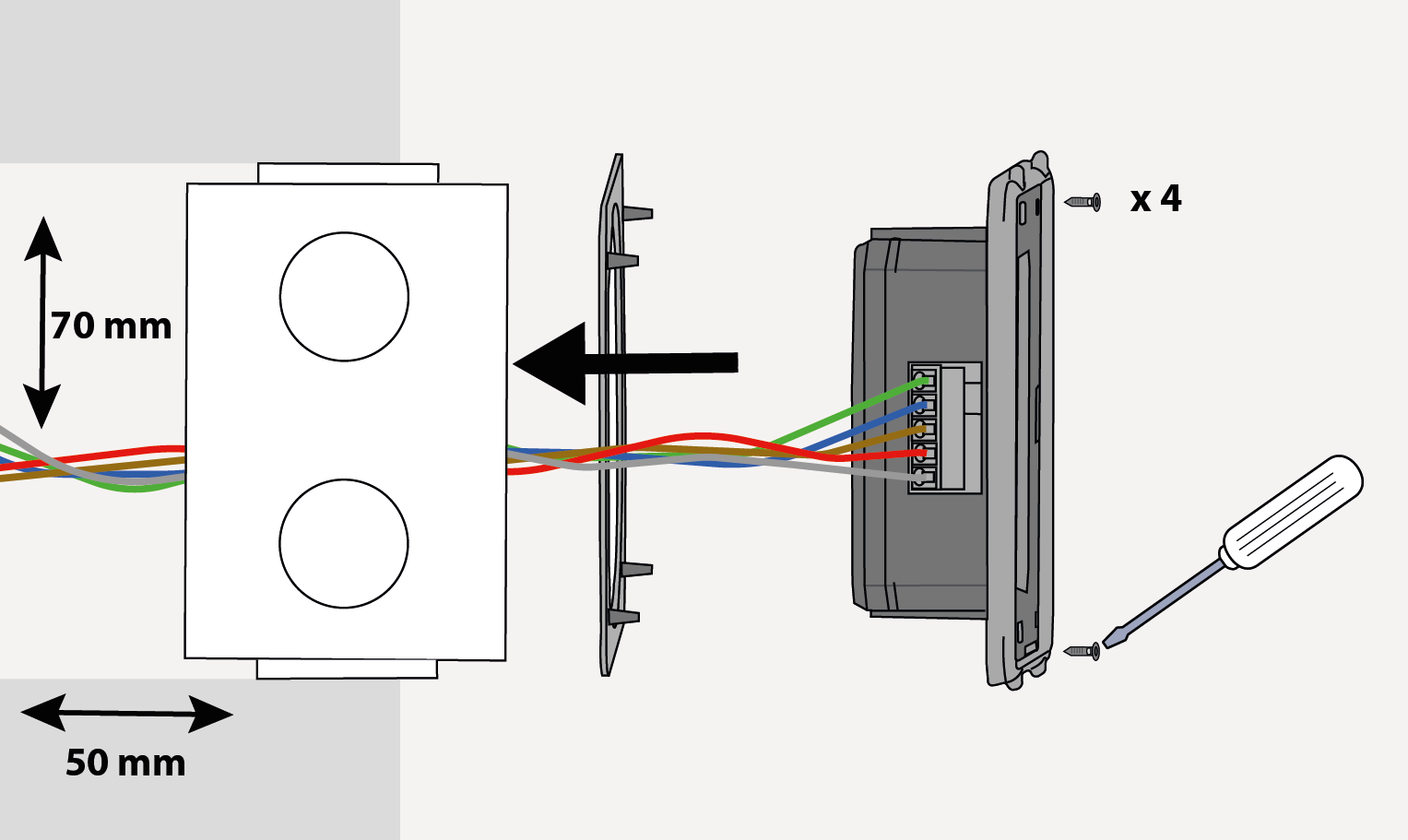

Montaggio

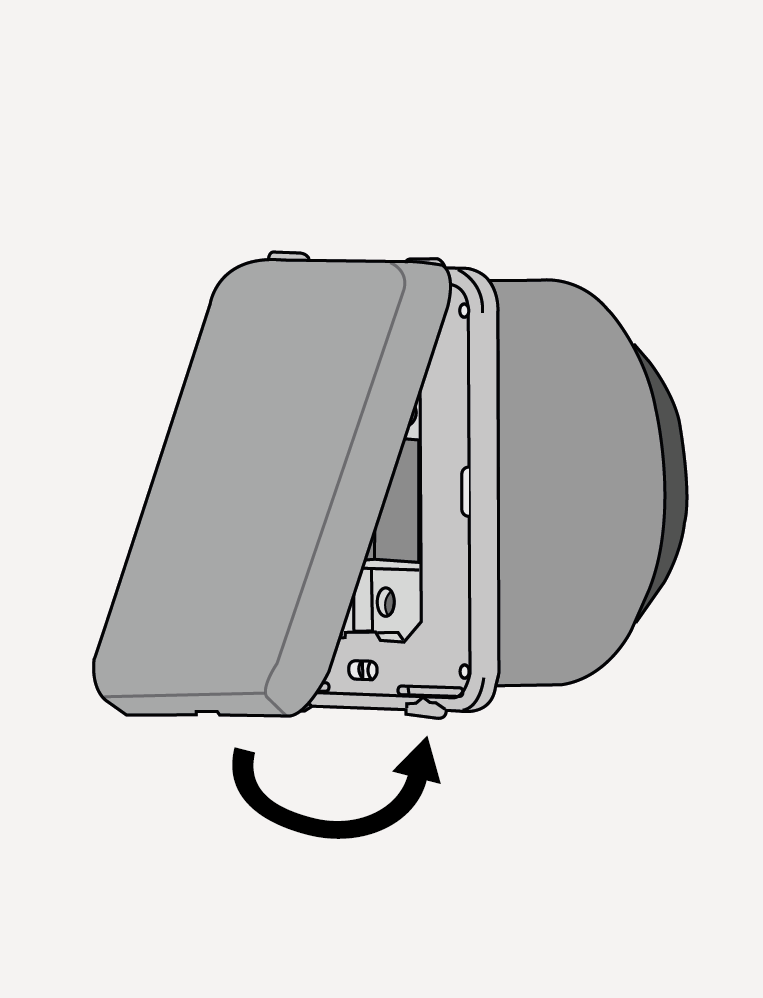

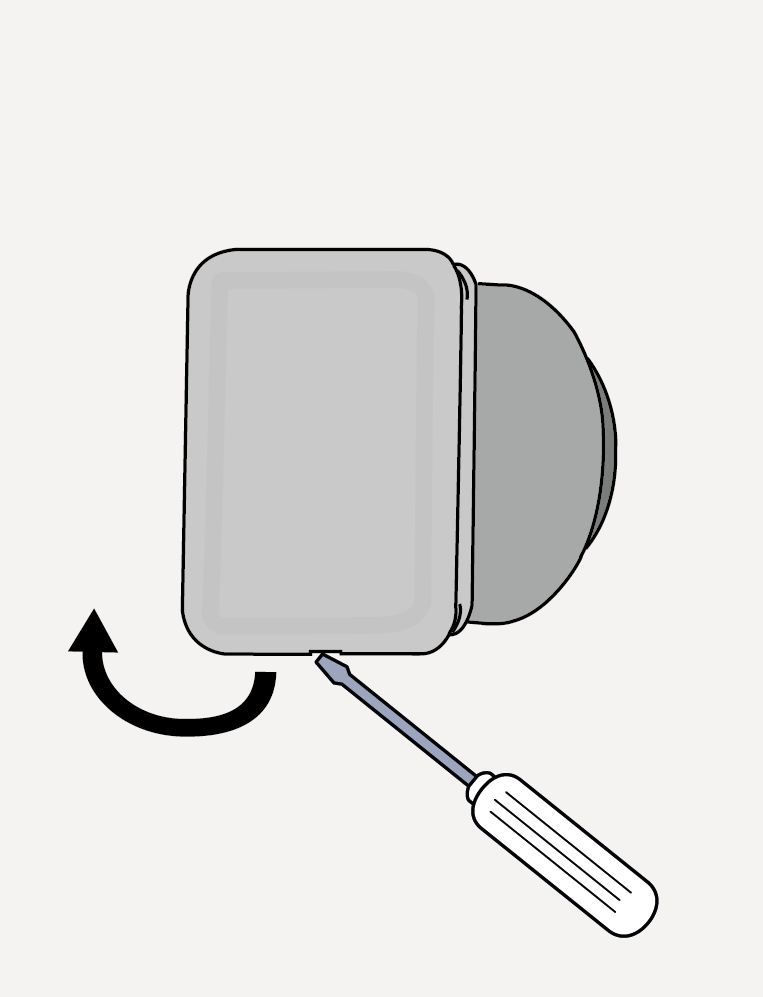

	CHIUDERE	APRIRE
			ACCESSORIO PERMONTAGGIO APARETE

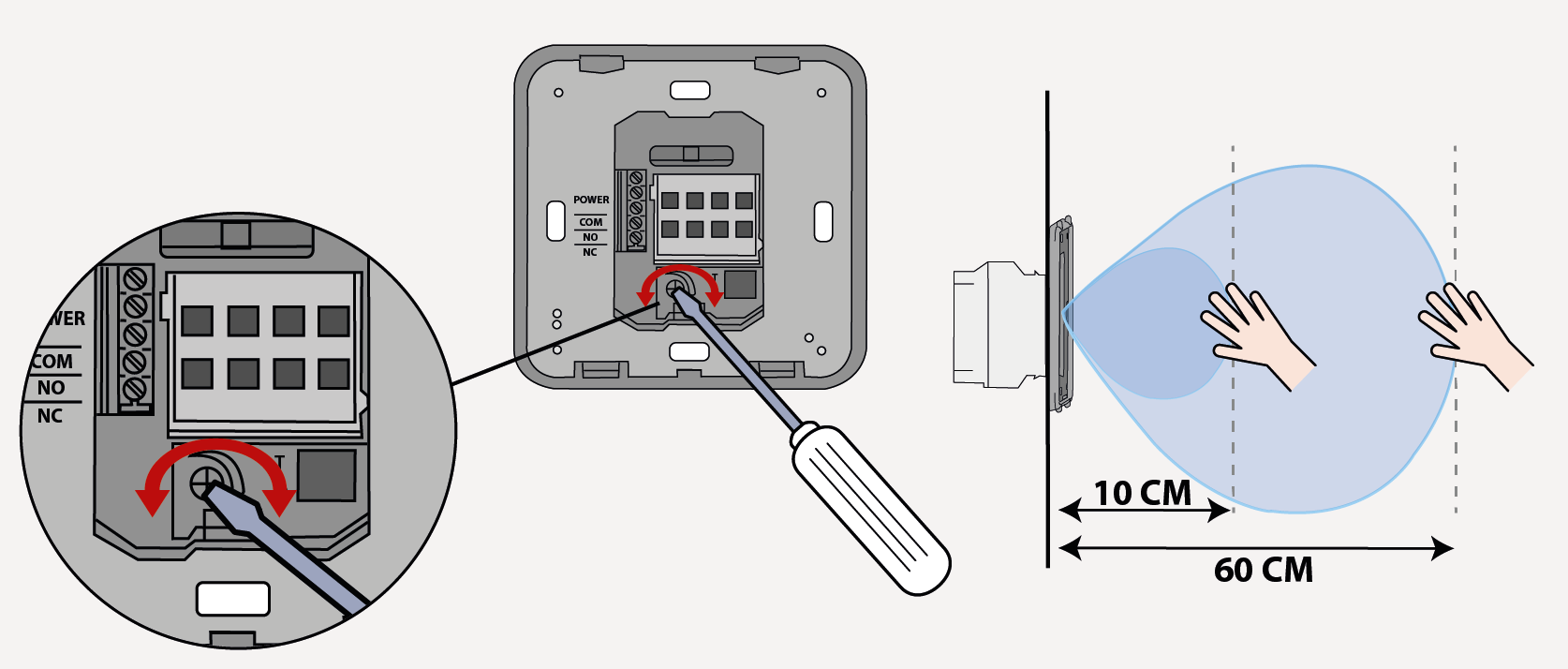

Campo di rilevazione

Impostazione DIP switches

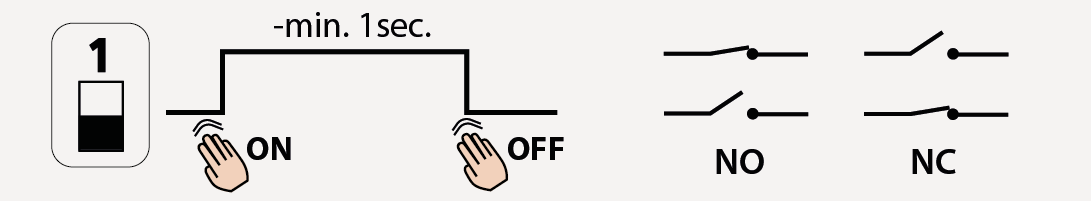

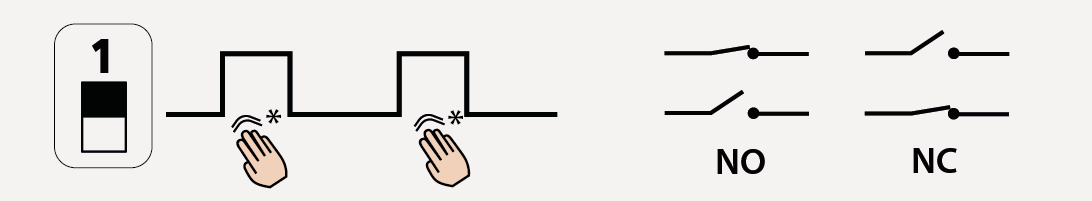

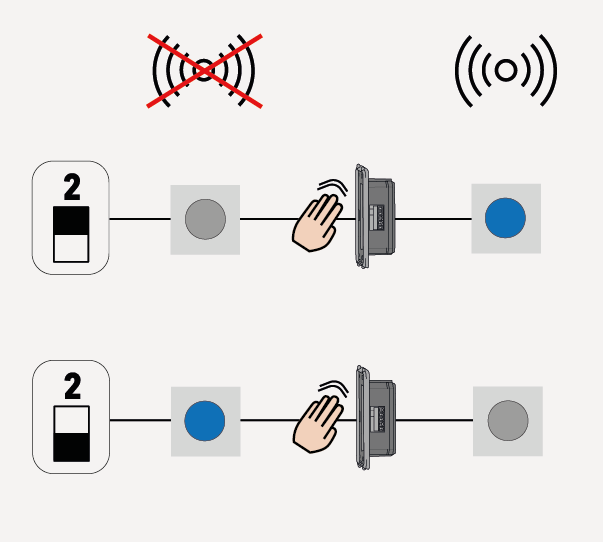

DIP 1: MODO USCITA		DIP 2: LOGICA COLORE

Modo Pulse : consigliato per applicazioni tipo porta automatica. La porta si apre e sichiude*

Modo Toggle : consigliato per applicazioni tipo interruttore

Funzionamenti sbagliati

Stato	Spiegazione/Soluzione
La porta non si apre, nemmeno muovendo la mano davanti al sensore.	Alimentazione insufficiente o mancante. Verificate l’alimentazione. Se il LED si accende, l’alimentazione é OK.
	Cablaggio/Connessione difettosa Verificate il cablaggio e la connessione relé
	Il campo di rilevazione é troppo piccolo. Regolate le dimensioni del campo. Togliete ogni placca metallica posizionata davanti al rilevatore
Il sensore rimane in rilevamento.	L’ambiente circostante perturba il funzionamento del rilevatore. Togliete ogni oggetto mobile davanti al rilevatore.
Il sensore rimane in rilevamento.	Cablaggio/Connessione difettosa Verificate il cablaggio e la connessione relé.
La porta rimane aperta dopo una rilevazione/attivazione.	Modo di uscita errato Cambiate il modo di uscita in PULSE.
La porta rimane aperta dopo una rilevazione/attivazione.	Cablaggio/Connessione difettosa Verificate il cablaggio e la connessione relé.

Specifiche techniche

Tecnologia

Microonda

Frequenza d’emissione

24.150 GHz

Potenza irradiata

< 20 dBm EIRP

Densità di potenza emessa

< 5mW/cm2

Dimensioni dell’area di rilevazione (mano)

+/- 10 - 60 cm se movimento a 90° verso il rilevatore (regolabile)*

Modo di rilevazione

Movimento (bidirezionale)

Velocità dell’ogg. per avere una rilevazione

Min. 5Hz or +/- 3cm/s, Max. 200Hz or +/- 1.2m/s

Alimentazione

12 - 24V AC +/- 10% (50 - 60 Hz)

12 - 24V DC +30% / - 10%

	Attenzione
	Le sorgenti elettriche esterne devono rispettare dei voltaggi specifici, max 15W e garantire la doppia isolazione dalle tensioni primarie

Consumo

< 1.5W

Uscita

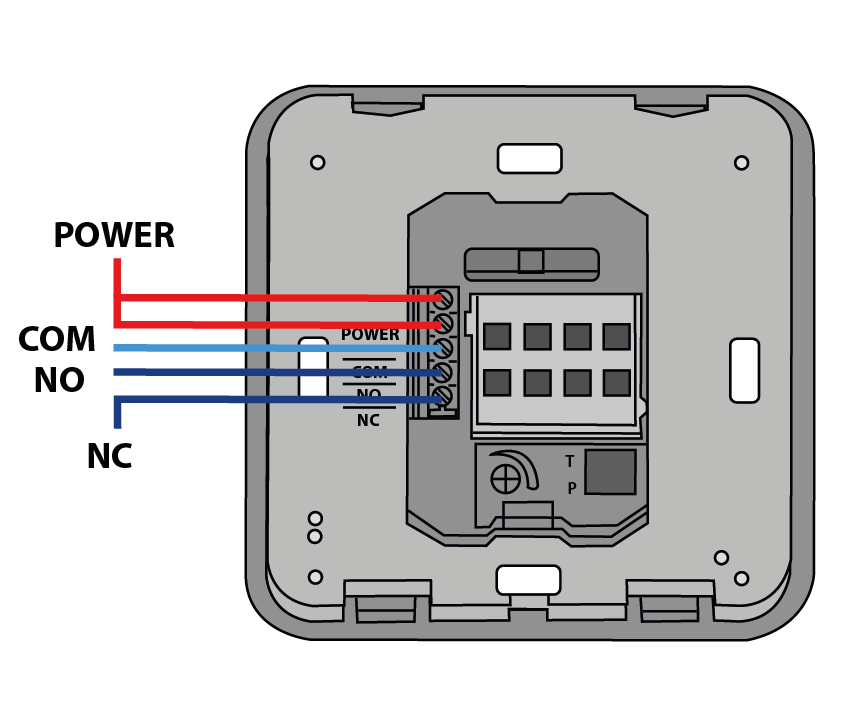

Relé invertito (contatti liberi di potenziale)

60V DC / 30 VAC

1A (resistive)

15W

Tempo di sosta dell’uscita

0.5s (modo PULSE)

Gamma di temperatura

-20°C to +55°C

Grado di protezione:

IP54 con frontalino e giunto di silicone incastrato nella scatoletta permontaggio a parete

Materiale

Cavo

Cavo multiramo fino a 16 AWG - 1,5mm2

*È possibile una regolazione del campo di rilevamento al di sotto di 10 cm ma non è possibile garantire la capacità di rilevamento del sensore.

Conformità

BEA dichiara che questo prodotto è conforme alla legislazione europea 2014/53/EU (RED) e 2011/65/EU(RoHS).

La dichiarazione di conformità completa è disponibile sul nostro sito internet.

Questo prodotto deve essere smaltito separatemente dai rifiuti domestici indifferenziati.
