MAGIC SWITCH CHROMA

Rilevatore di movimento a sfioramento per porte automatiche.

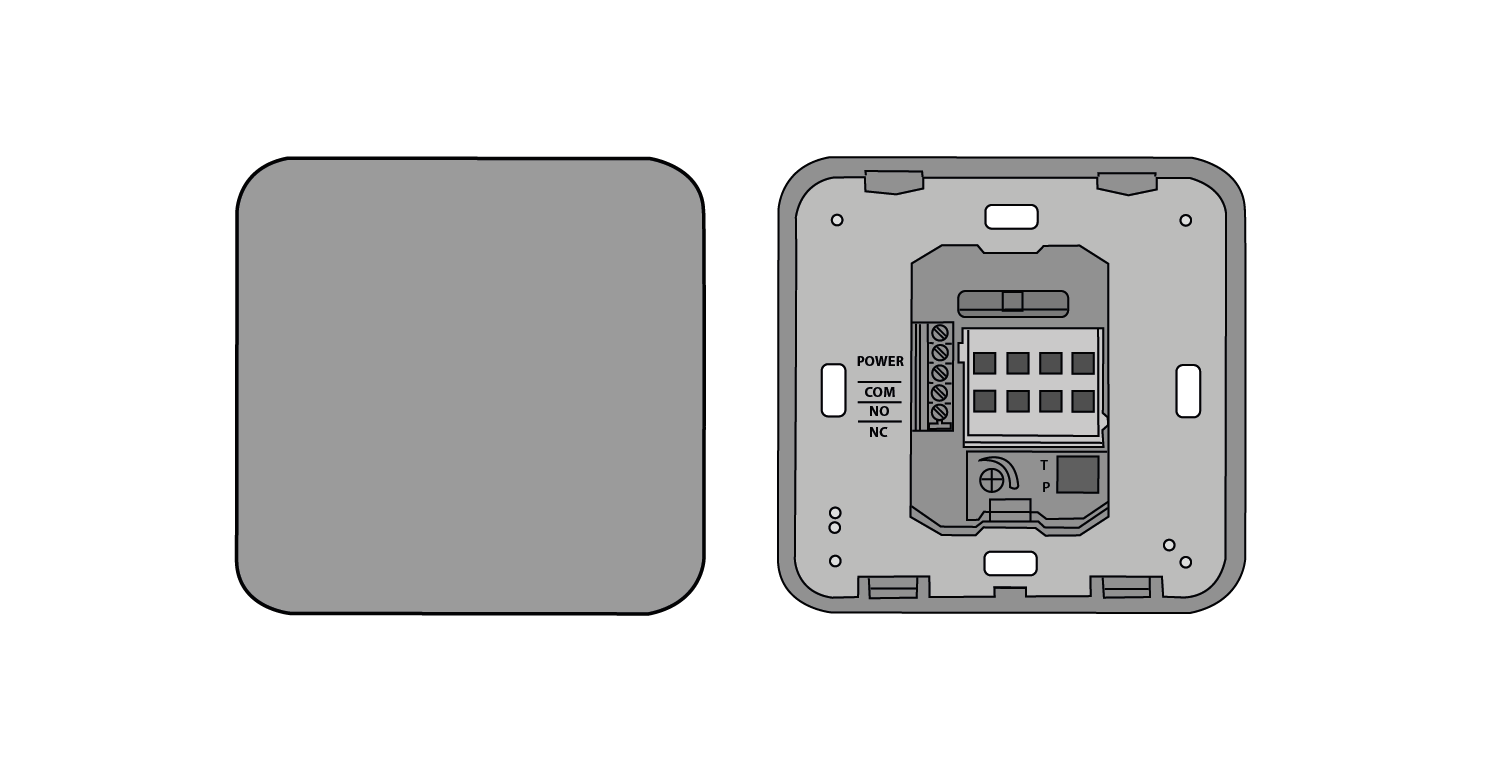

Destinazione d'uso

Il Magic Switch è un rilevatore di apertura senza contatto per porte automatiche. Un movimento della mano davanti al sensore apre la porta, completamente senza contatto. Per questo motivo, è il sensore ideale per applicazioni in cui l’igiene è essenziale: ambienti ospedalieri, camere bianche, hotel e ristoranti, industrie farmaceutiche, aeroporti, logistica e vendita al dettaglio.

Il sensore non può essere utilizzato per scopi diversi da quello previsto.
Il produttore del sistema di porte che incorpora il sensore è responsabile della conformità del sistema alle normative e agli standard di sicurezza nazionali e internazionali applicabili.
L'installatore deve leggere, comprendere e seguire le istruzioni riportate nel presente manuale. Un'installazione non corretta può comportare un funzionamento improprio del sensore.
Il produttore del sensore non può essere ritenuto responsabile per lesioni o danni derivanti da uso, installazione o regolazione inappropriata del sensore.

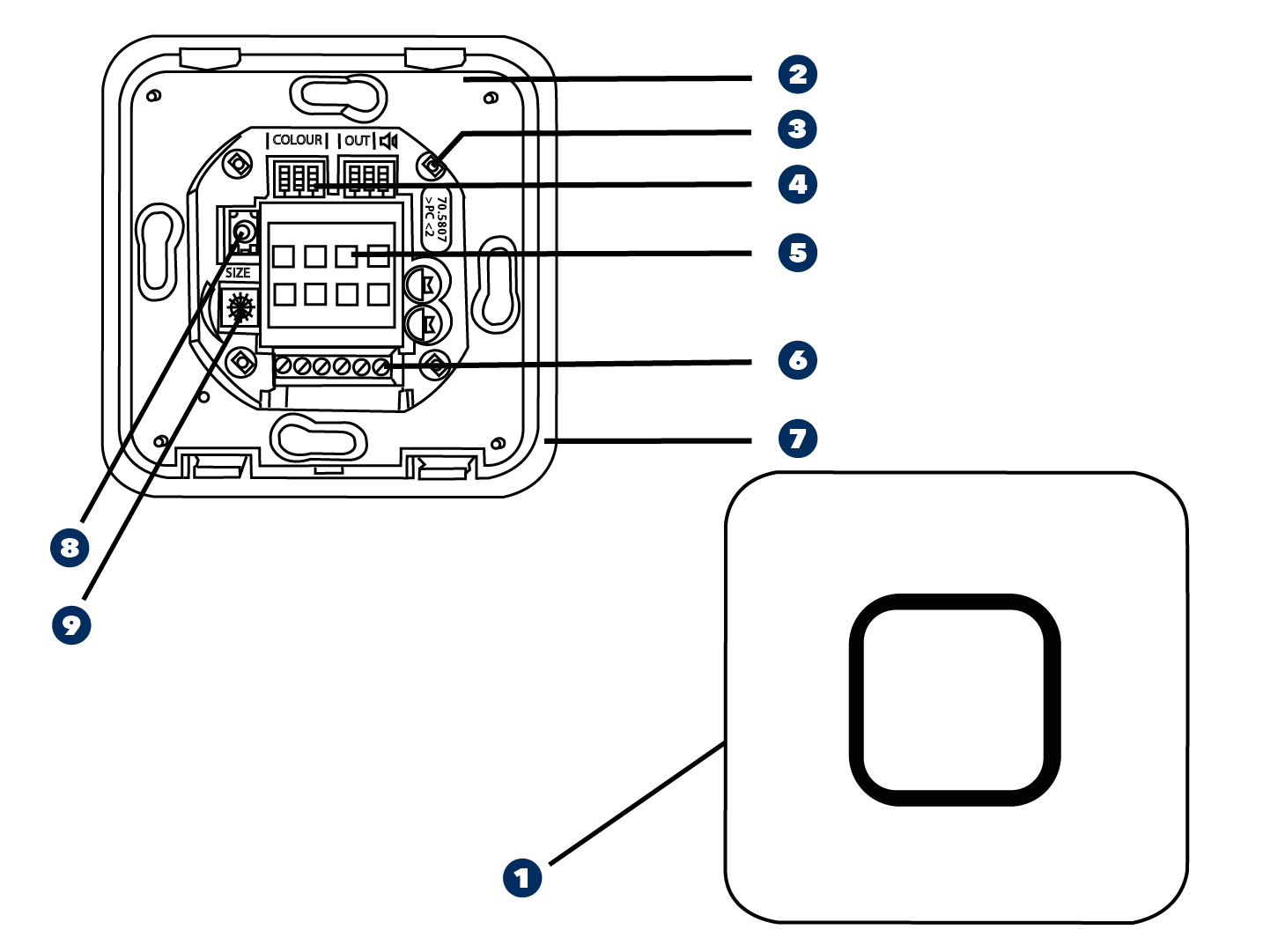

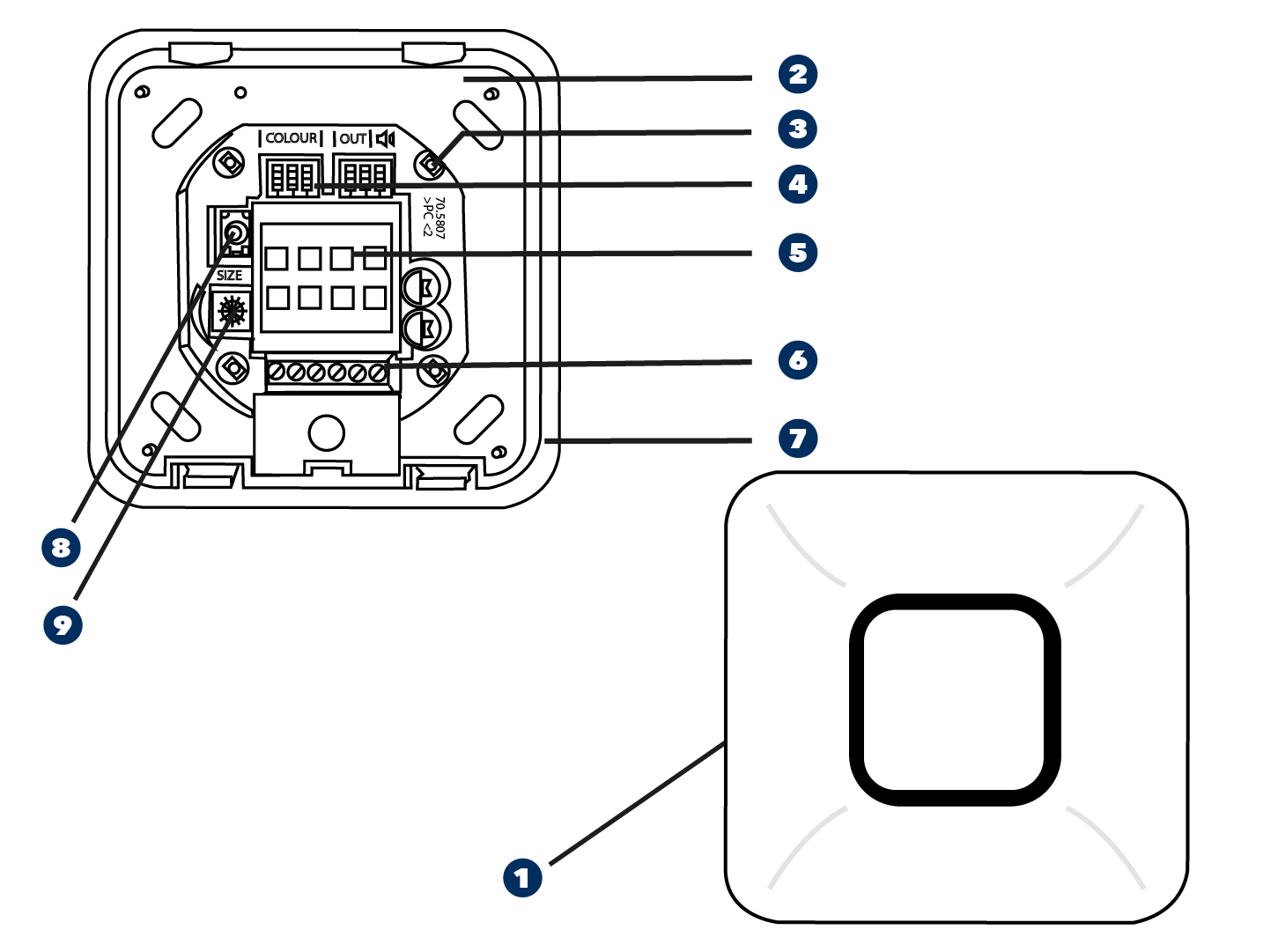

Descrizione

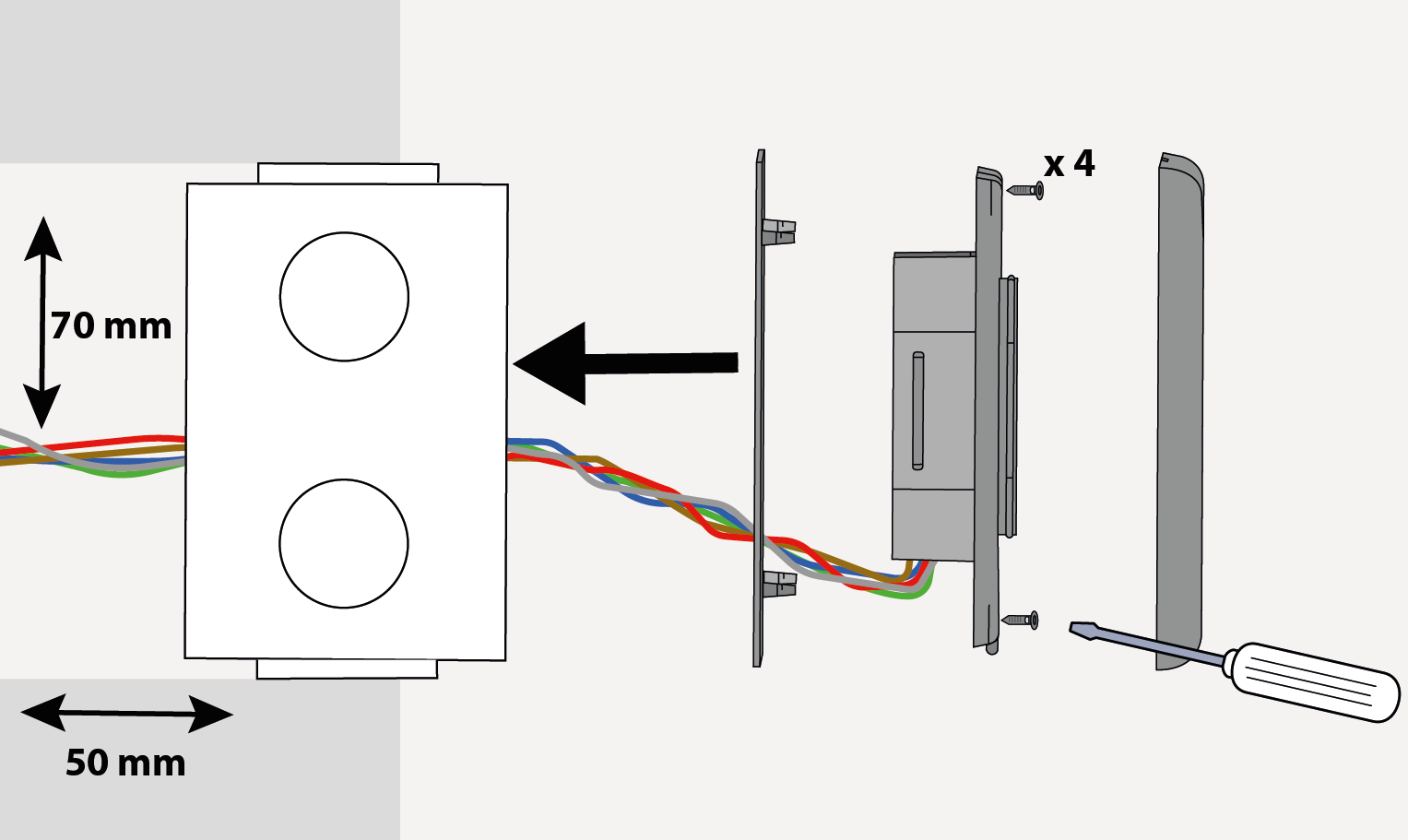

INSTALLAZIONE AD INCASSO

INSTALLAZIONE A PARETE

	Frontalino		Connettore
	quadro di fissaggio		Guarnizione
	LED (4x)		ricevitore telecomando*
	Dip switches		Regolazione delle dimensioni del campo di rilevazione
	Antenna

Versioni

VERSIONE STANDARD		VERSIONE ADVANCED
	Frontalino antimicrobico		Frontalino antimicrobico
	Feedback tramite LED multicolore		Feedback tramite LED multicolore
	IP65		IP65
	Funzione Toggle		Funzione Toggle
			Feedback sonoro
			Regolazioni con telecomando (vedi allegato)
			Impostazioni per applicazione specifica mediante entrata segnale esterno

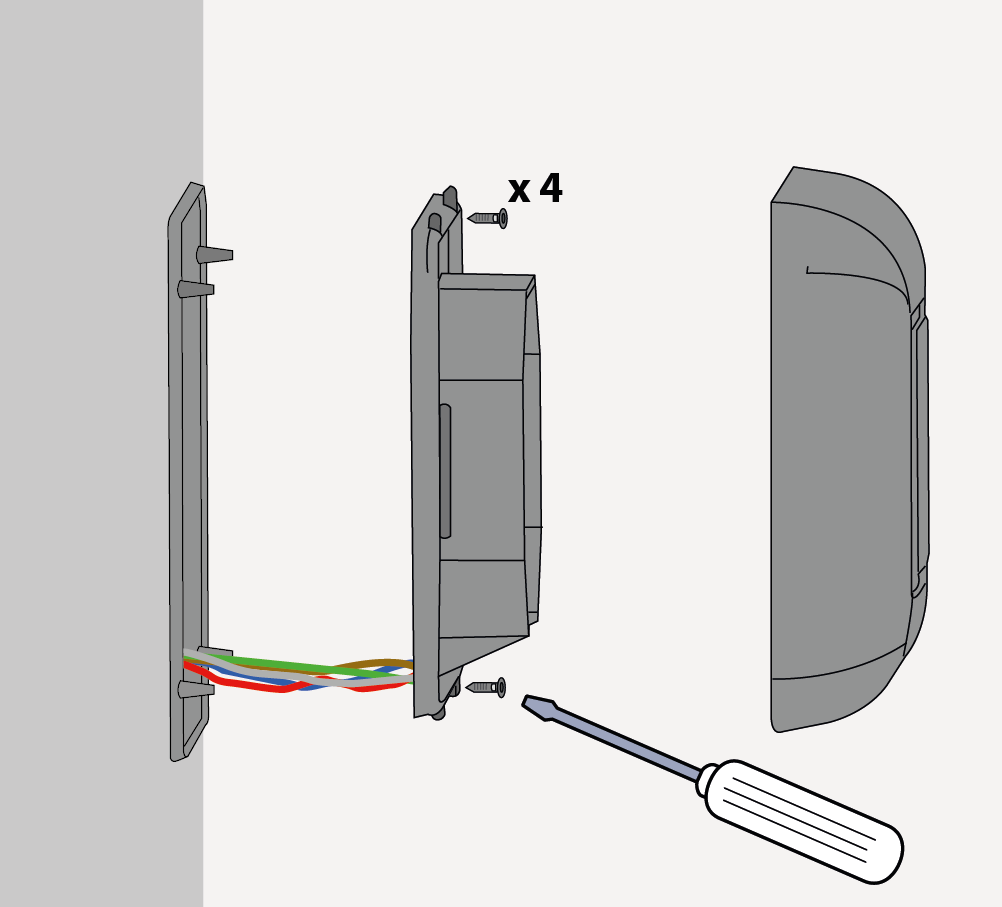

Installazione

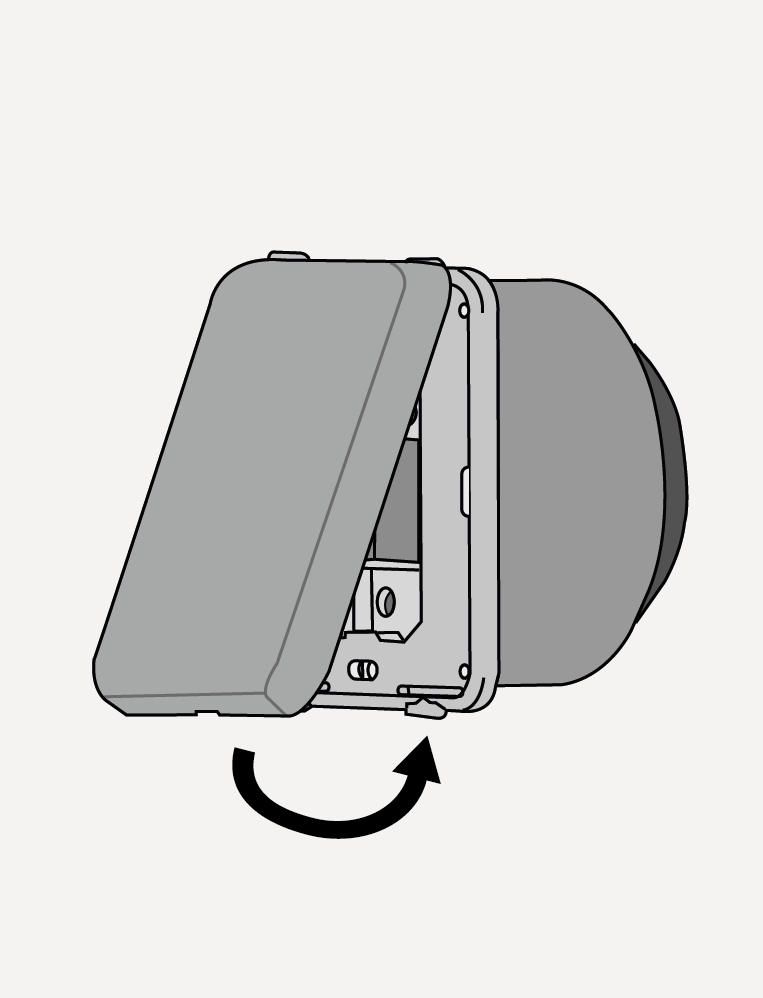

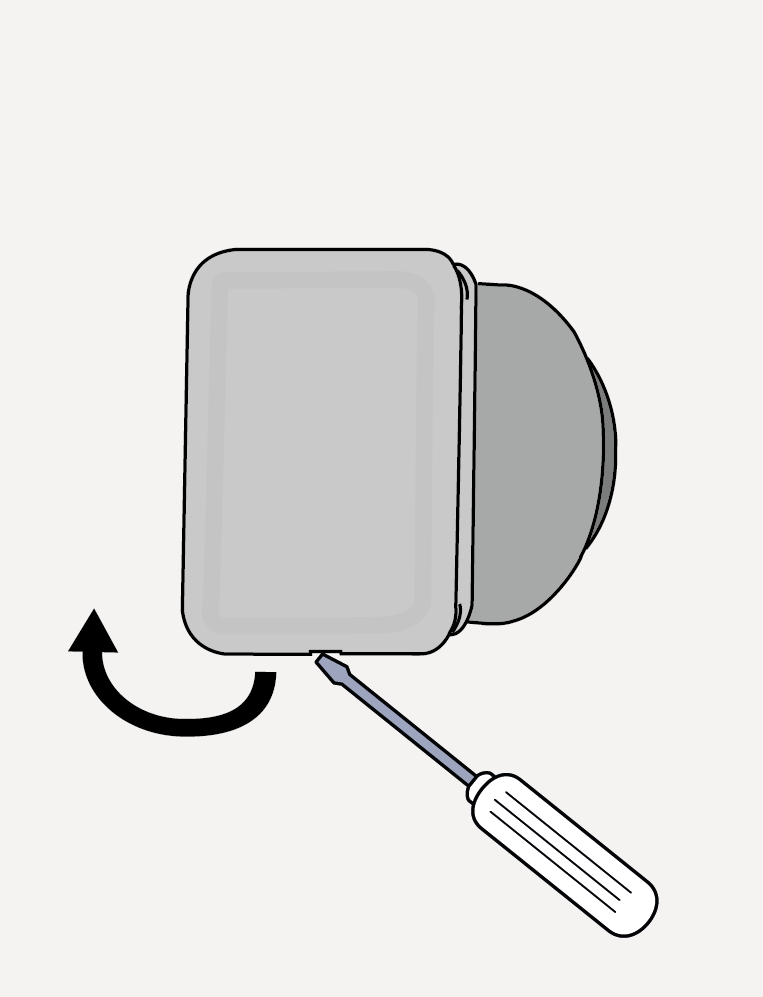

INSTALLAZIONE AD INCASSO	INSTALLAZIONE A PARETE	CHIUDERE	APRIRE

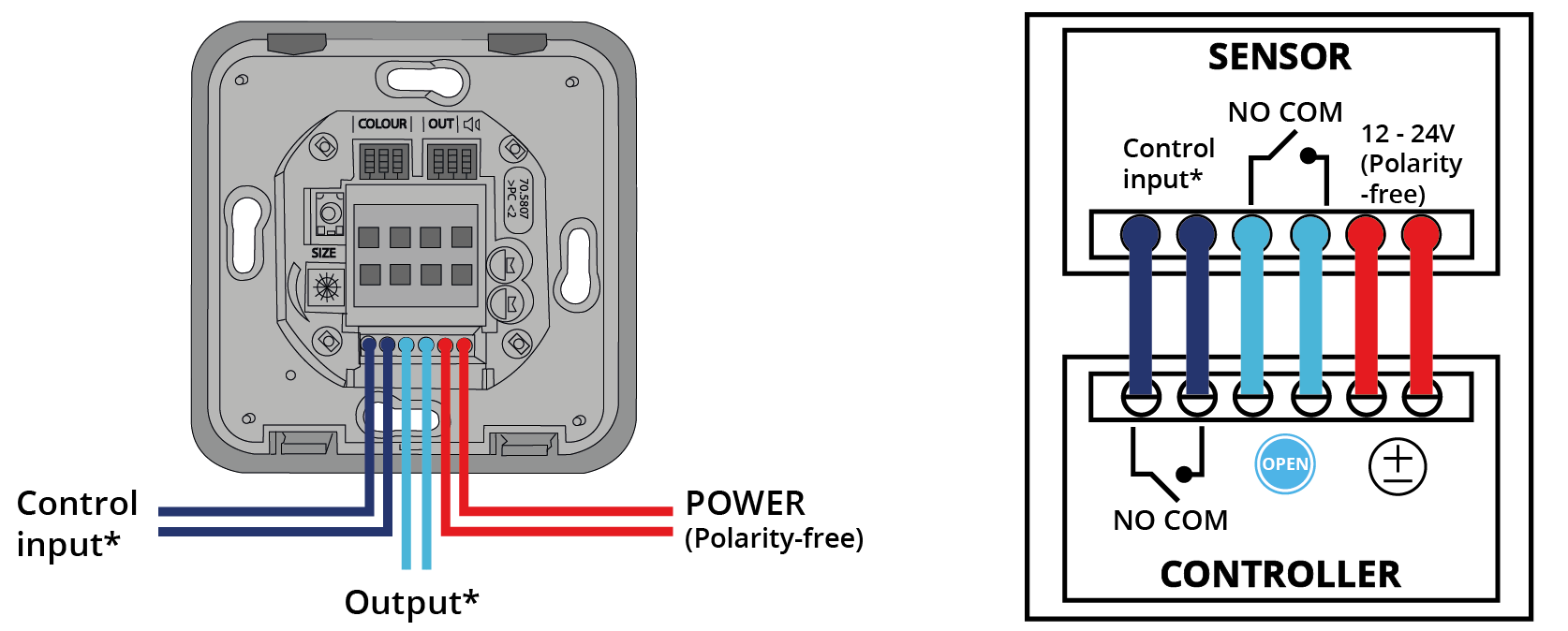

Cablaggio

Regolazione

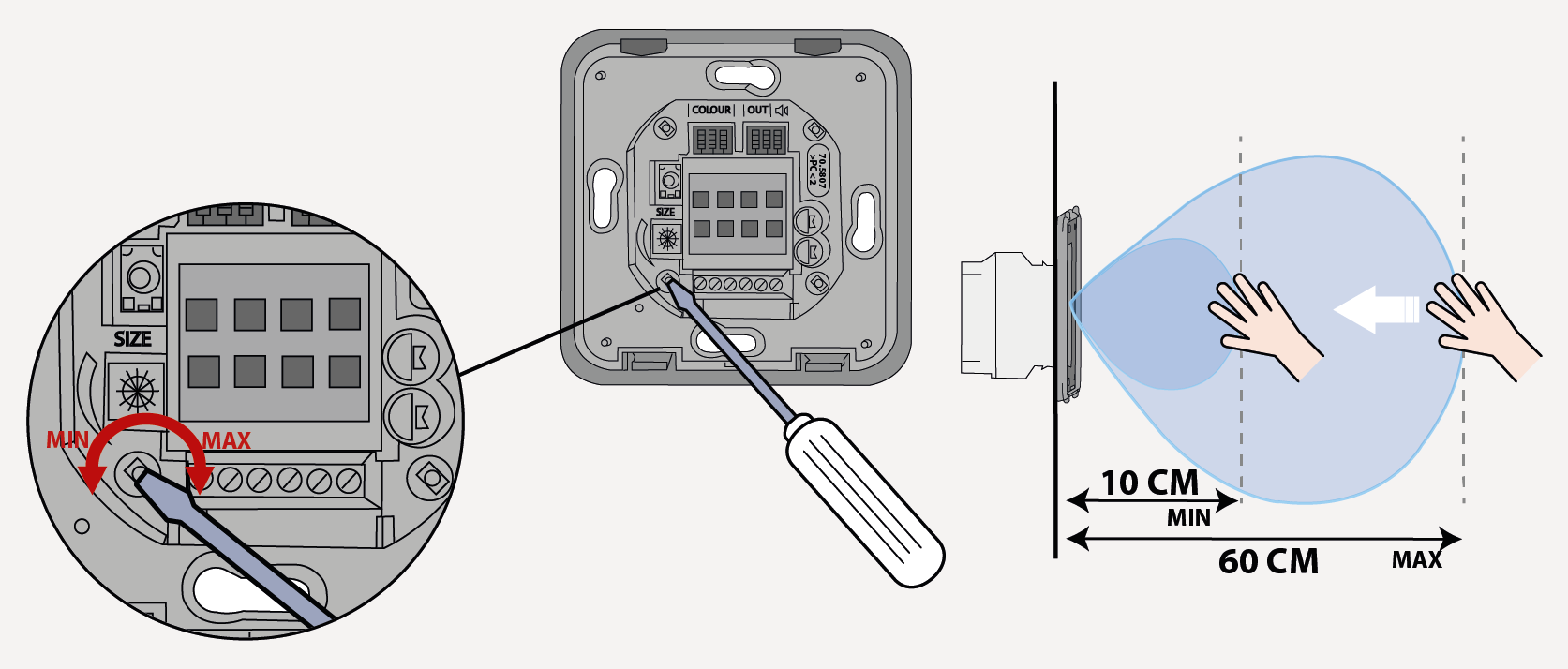

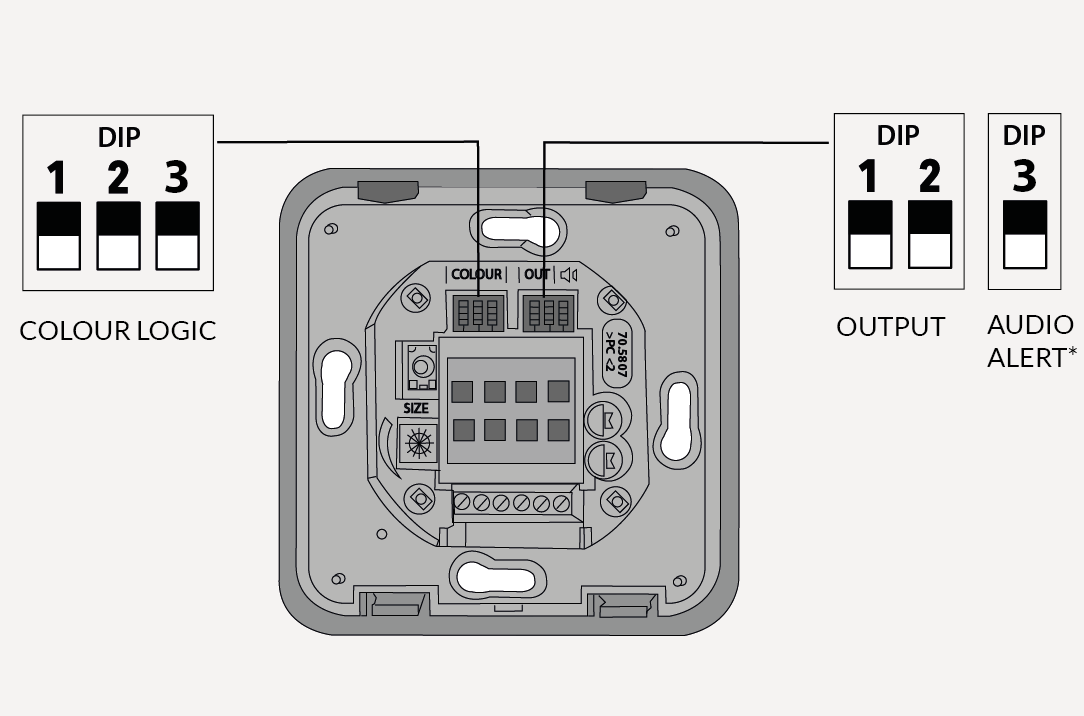

DIMENSIONE DEL CAMPO DI RILEVAZIONE	IMPOSTAZIONE DIP SWITCHES

	*unicamente nella versione Advanced

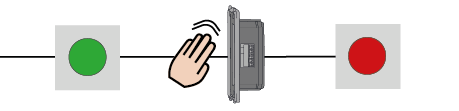

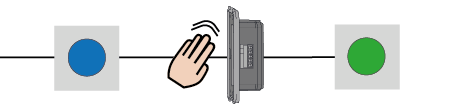

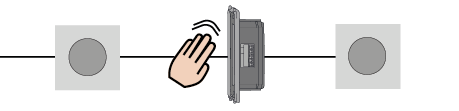

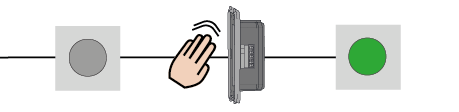

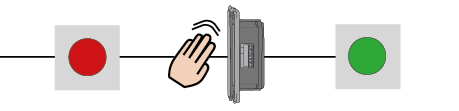

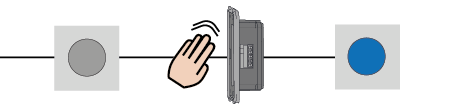

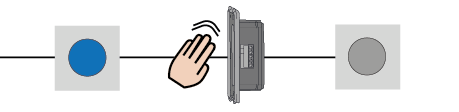

LOGICA COLORE LED

MODO USCITA

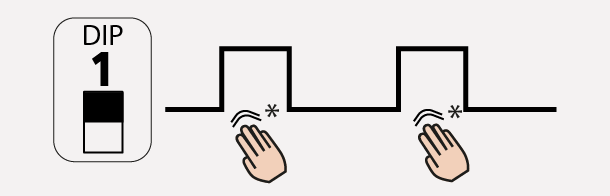

MODO PULSE :	NORMALMENTE APERTO (NO)
consigliato per applicazioni tipo porta automatica *La porta si apre e si chiude		NO

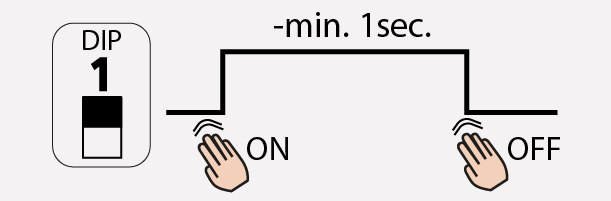

MODO TOGGLE:	NORMALMENTE CHIUSO (NC)
consigliato per applicazioni tipo interruttore		NC

Impostazioni solo per la versione advanced

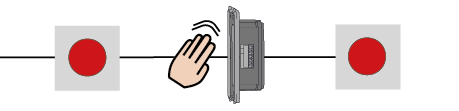

ENTRATA DI CONTROLLO

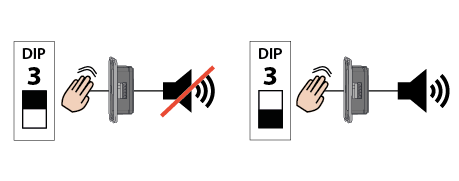

SEGNALE SONORO

Collegare l’ingresso a un segnale esterno per bloccare l’interruttore e rendere il LED rosso.

Il rilevamento attiva un segnale sonoro.

Il segnale di ingresso deve essere un contatto pulito (senza tensione).

Entrata chiusa	Il sensore è in standby e non rileva.
Entrata aperta	Il sensore funziona normalmente.

Per l’applicazione nei servizi igienici, vedere la nota applicativa sulla MODALITÀ RESTROOM

Funzionamenti sbagliati

Stato	Spiegazione/Soluzione
La porta non si apre, nemmeno muovendo la mano davanti al sensore.	Alimentazione insufficiente o mancante. Verificate l’alimentazione. Se il LED si accende, l’alimentazione é OK.
	Cablaggio/Connessione difettosa Verificate il cablaggio e la connessione relé
	Il campo di rilevazione é troppo piccolo. Regolate le dimensioni del campo. Togliete ogni placca metallica posizionata davanti al rilevatore
Il sensore rimane in rilevamento.	L’ambiente circostante perturba il funzionamento del rilevatore. Togliete ogni oggetto mobile davanti al rilevatore.
Il sensore rimane in rilevamento.	Cablaggio/Connessione difettosa Verificate il cablaggio e la connessione relé.
La porta rimane aperta dopo una rilevazione/attivazione.	Modo di uscita errato Cambiate il modo di uscita in PULSE.
La porta rimane aperta dopo una rilevazione/attivazione.	Cablaggio/Connessione difettosa Verificate il cablaggio e la connessione relé.

Specifiche techniche

Tecnologia	Rilevatore di movimento a microonde
Frequenza d’emissione	24.150 GHz
Potenza irradiata	< 20 dBm EIRP
Densità di potenza emessa	< 5mW/cm2
Dimensioni dell’area di rilevazione (mano)	+/- 10 - 60 cm se movimento a 90° verso il rilevatore (regolabile)*
Modo di rilevazione	Movimento (bidirezionale)
Velocità dell’ogg. per avere una rilevazione	Min. 5Hz or +/- 3cm/s, Max. 200Hz or +/- 1.2m/s
Alimentazione**	12 - 24V AC +/- 10% (50 - 60 Hz). 12 - 24V DC +30% / - 10%
Consumo	< 1.5 W
Uscita** Voltaggio max. Corrente max. Potenza max. commutabile	Relé invertito (contatti liberi di potenziale) 42V DC/30 VAC 100 mA 15 W
Tempo di sosta dell’uscita	0.5s (modo PULSE)
Gamma di temperatura	-20°C to +55°C
Grado di protezione:	IP65 con frontalino e guarnizione montati su superficie liscia
Materiale	PMMA / PC Il frontalino è trattato con biocida argento Biomaster testato secondo la norma ISO 22196:2011. Si prega di usare i biocidi in maniera responsabile.
Dimensioni	80 x 80 x 21mm
Cavo	Cavo multiramo fino a 16 AWG - 1,5mm2
*È possibile una regolazione del campo di rilevamento al di sotto di 10 cm ma non è possibile garantire la capacità di rilevamento del sensore.

	Attenzione
	**Le sorgenti elettriche esterne devono rispettare dei voltaggi specifici, max 15W e garantire la doppia isolazione dalle tensioni primarie.

Conformità

BEA dichiara che questo prodotto è conforme alla legislazione europea 2014/53/EU (RED) and 2011/65/EU (RoHS).

La dichiarazione di conformità completa è disponibile sul nostro sito web.

Questo prodotto deve essere smaltito separatamente dai rifiuti urbani non differenziati.

WWW.BEASENSORS.COM

Prodotto da: BEA SA - LIEGE Science Park - Allée des Noisetiers 5 - 4031 Angleur - Belgio - T +32 4 3616565 - F +32 4 3612858 - info-eu@beasensors.com - www.beasensors.com

CONSERVARE PER ULTERIORI UTILIZZI - PROGETTATO PER LA STAMPA A COLORI
