1. Descrizione


Staffa di montaggio


Presa del connettore


Rilevatore


Coperchio scorrevole


3 LED spira virtuale


Spina connettore e cavo


Pulsante


Cover di protezione (plastica)


LED Bluetooth®


Kit di 3 viti (M3 - Torx 10)

2. Versioni

Versione in plastica

Versione in metallo

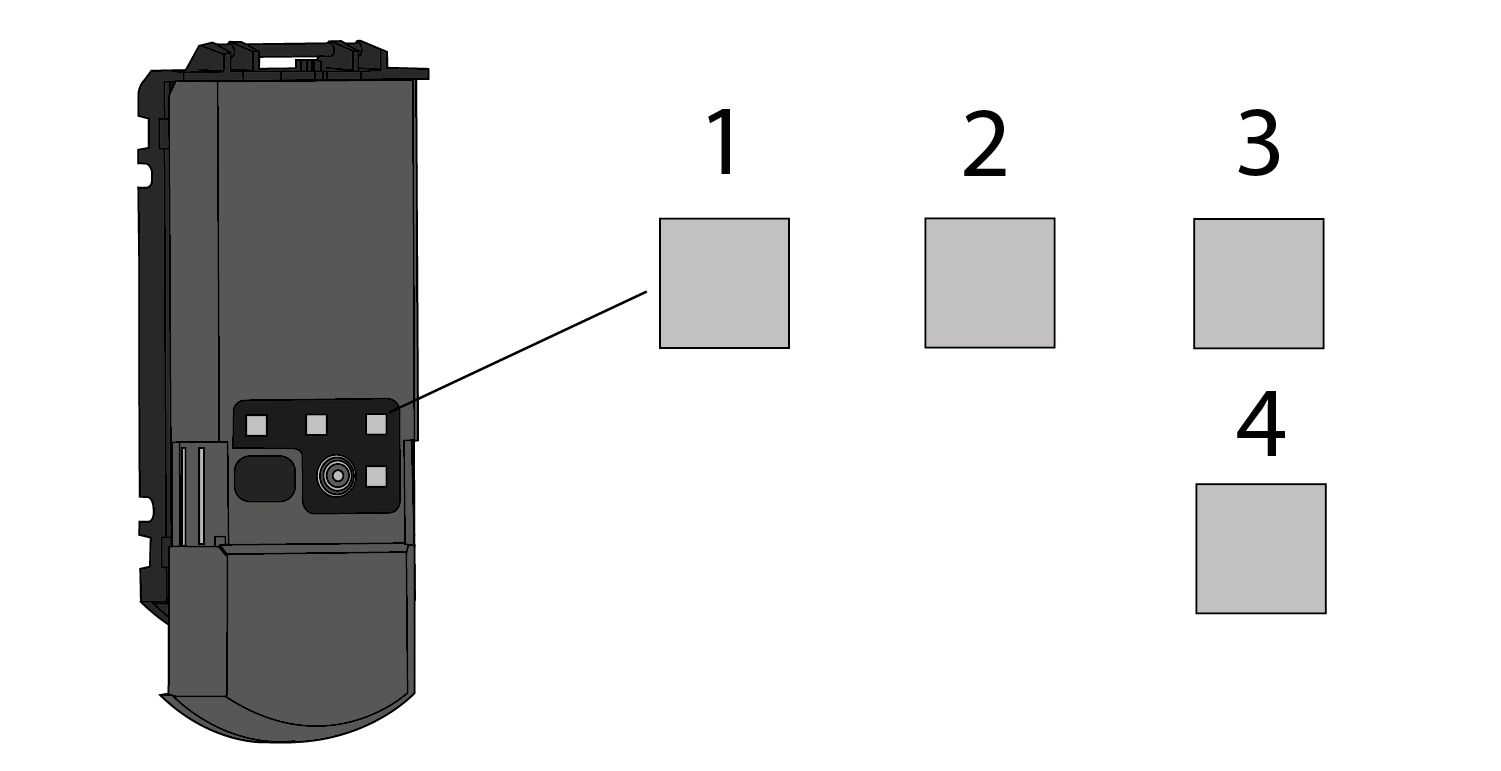

3. Segnale LED


LED indicante stato spira 1


LED indicante stato spira 2


LED indicante stato spira 3 o stato di ERRORE


LED indicante stato del Bluetooth®

LED - Principi di funzionamento


Il LED è spento


Il LED rosso lampeggia velocemente


Il LED verde è acceso


Il LED rosso e il LED verde lampeggiano


Il LED verde lampeggia lentamente

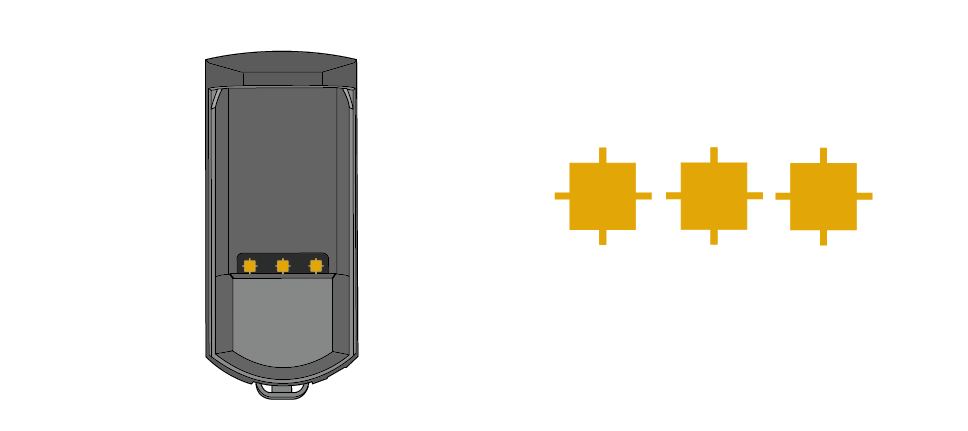

Il LED arancione lampeggia x volte


Il LED verde lampeggia

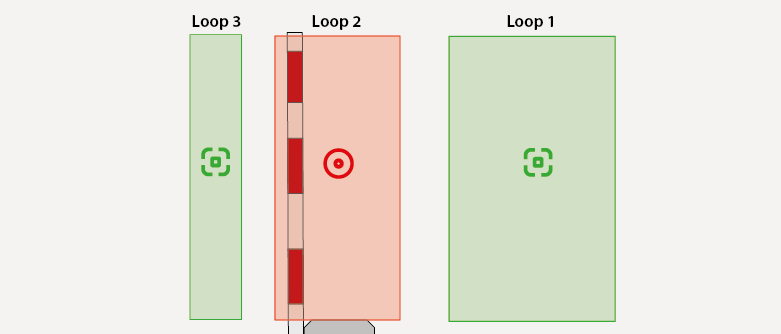

LED - Tipo di spira


Spira di presenza: attiva il segnale di uscita se viene rilevato un oggetto che corrisponde alla tipologia e alla direzione predefinite.


Rilevamento di protezione: com__input-dropdown.pngattiva il segnale di uscita per qualsiasi oggetto


Bluetooth® (solo sul LED 4)

4. Consigli

Indicazioni di installazione


Verificare sempre il buon funzionamento dell'attrezzatura prima di lasciare il locale.

Il rilevatore deve essere installato e configurato soltanto da personale qualificato ed esperto.

Avere cura di montare sempre la staffa di montaggio perpendicolare alla barriera.

Utilizzare un minimo di 4 viti in acciaio inossidabile (M4) per

fissare la staffa di montaggio sul supporto.


Evitare vibrazioni, condensa e sbalzi di temperatura improvvisi ed estremi

Non coprire la parte frontale del prodotto

Assicurarsi che nelle vicinanze del rilevatore non siano presenti parti metalliche che potrebbero interferire con il campo di rilevamento.

Consigli per la manutenzione


Assicurarsi che la parte frontale del prodotto sia pulita


Evitare l'esposizione diretta a operazioni di pulizia ad alta pressione

La garanzia perde validità qualora siano effettuati o si tentino interventi di riparazione non previsti da parte di personale non autorizzato.

Non applicare prodotti oleosi o a base di solventi sul rilevatore.

5. Campo di rilevamento

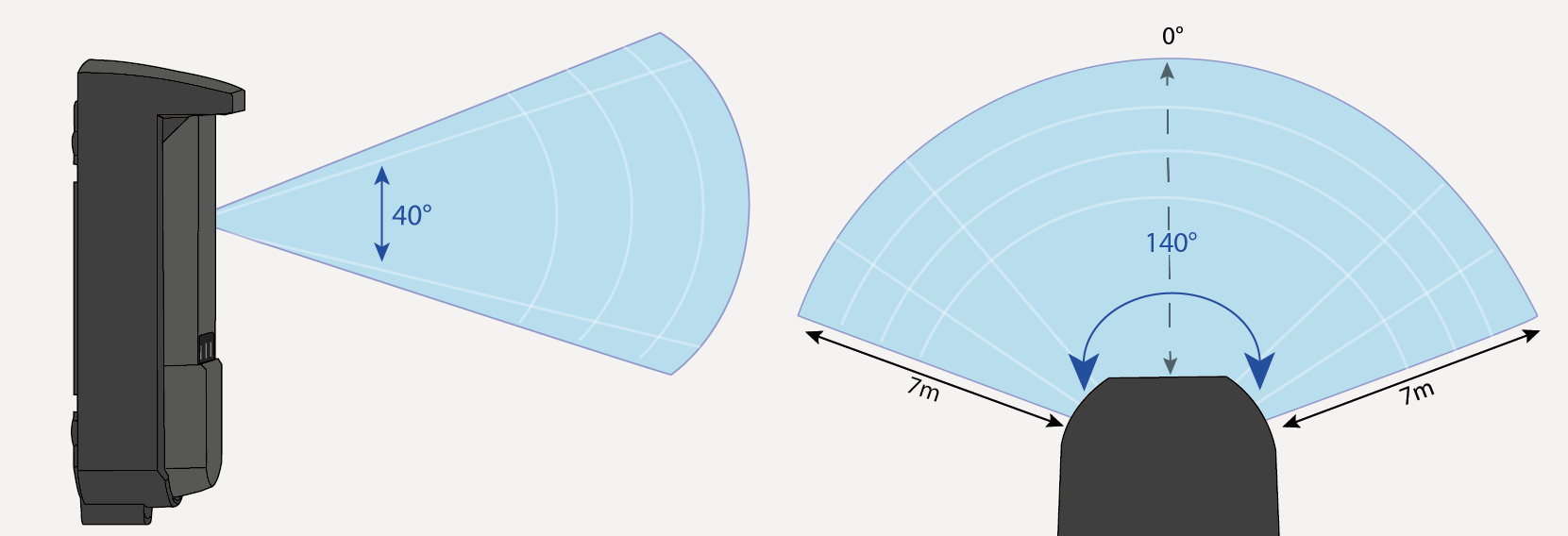

Campo visivo

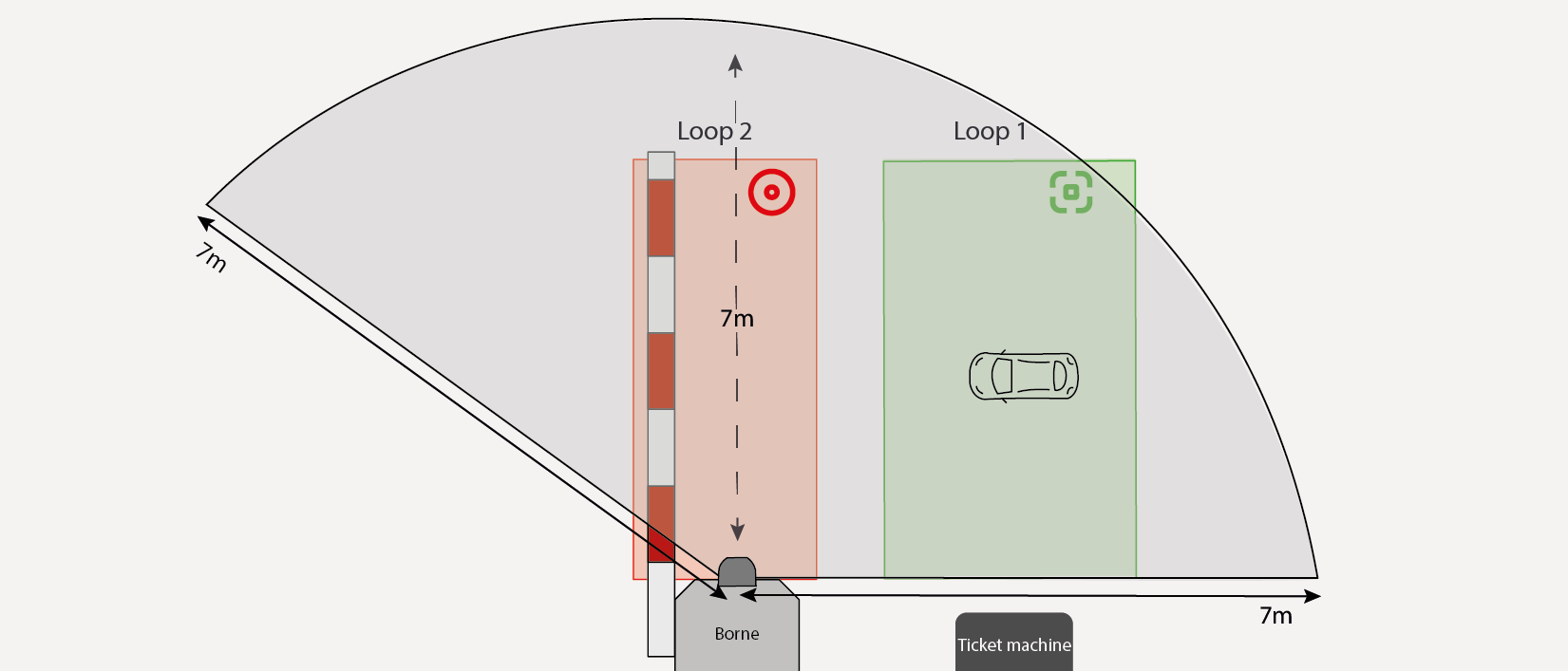

Esempio di applicazione - Configurazione di presenza e protezionecom__input-dropdown.png




Presenza

6. Montaggio del rilevatore

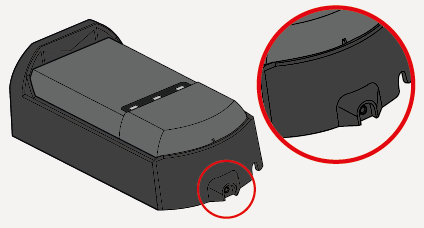

  1. Rimuovere la cover in plastica o metallo.

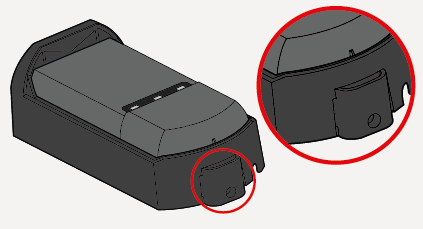

    Per la cover in plastica, inserire un cacciavite nell'apposito spazio sulla parte inferiore del prodotto. Far leva per staccare la cover dalla staffa di montaggio.

    Per la cover in metallo, svitare e rimuovere l’involucro.

  1. Rimuovere il rilevatore dalla staffa di montaggio. Spingere il prodotto verso l’alto e separarlo dalla base.

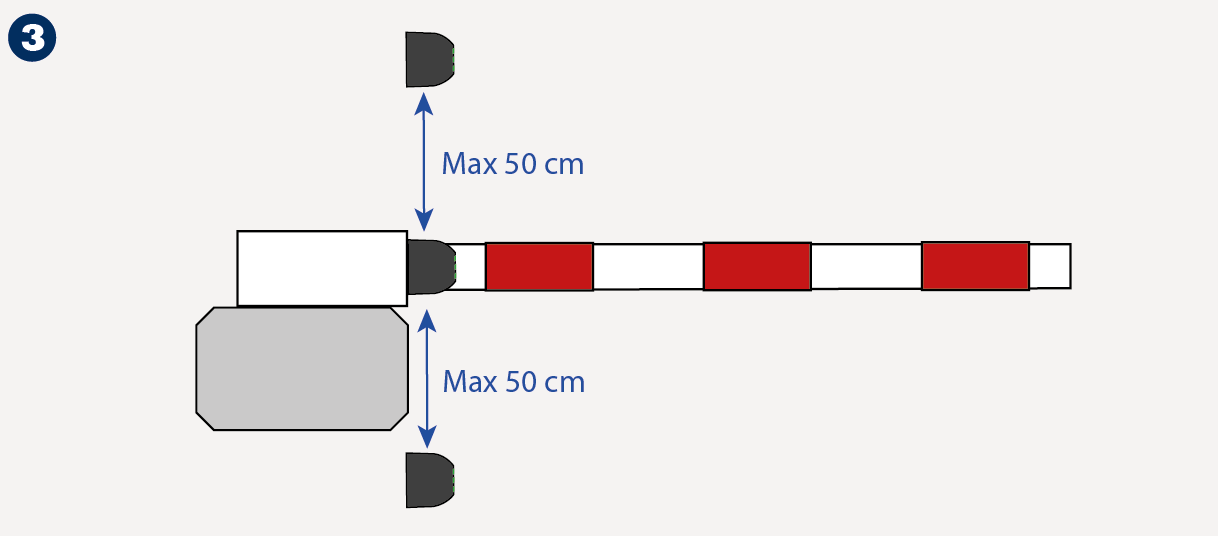

  1. Se il rilevatore viene utilizzato per rilevare e ridurre il rischio di collisione, si raccomanda di posizionare il prodotto a una distanza massima di 50 cm dal braccio.

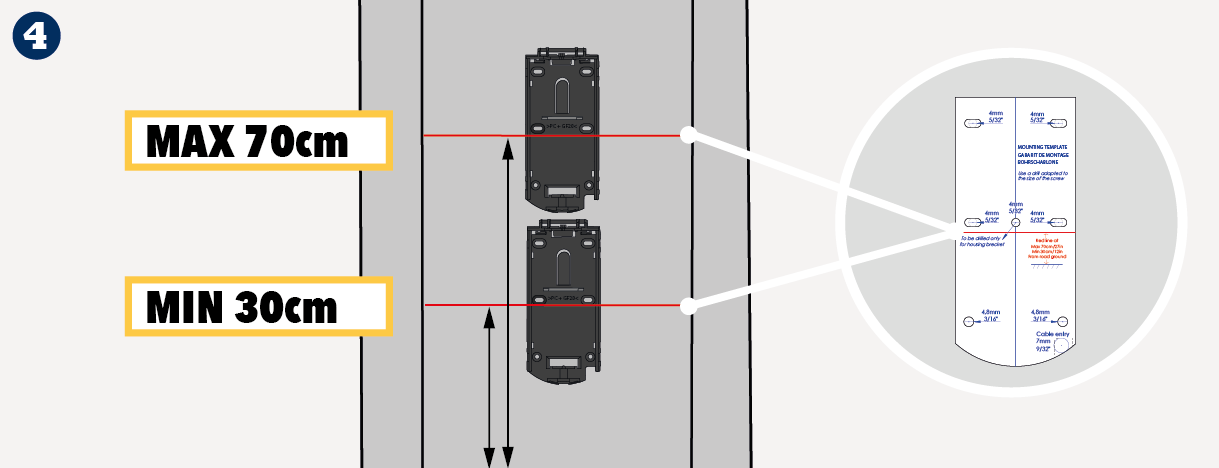

  1. Posizionare il rilevatore il più in basso possibile, a un’altezza tra i 30 e i 70 cm da terra. È possibile utilizzare la sagoma.

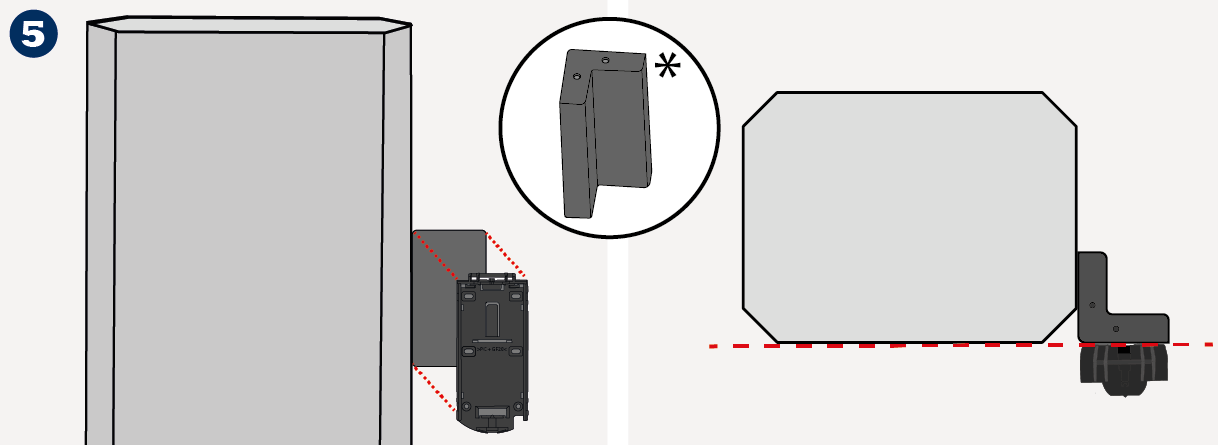

  1. Montare il rilevatore sulla colonnina o utilizzare l’apposita staffa*. Durante l’utilizzo della staffa di montaggio, assicurarsi che il rilevatore sia in linea con la colonnina per evitare interferenze con il campo di rilevamento.

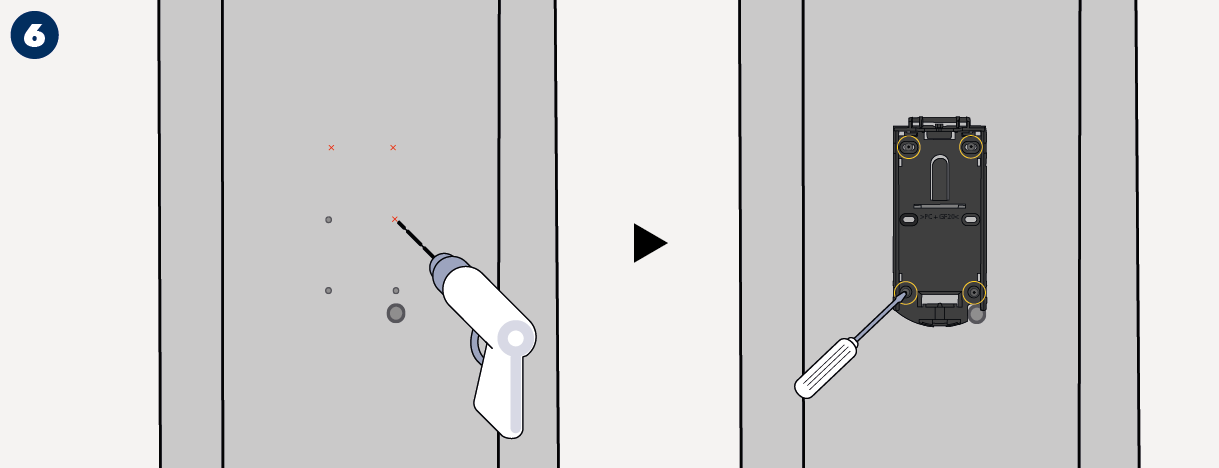

  1. Fissare la staffa di montaggio secondo le proprie preferenze. La staffa di montaggio deve essere fissata saldamente e in modo sicuro!

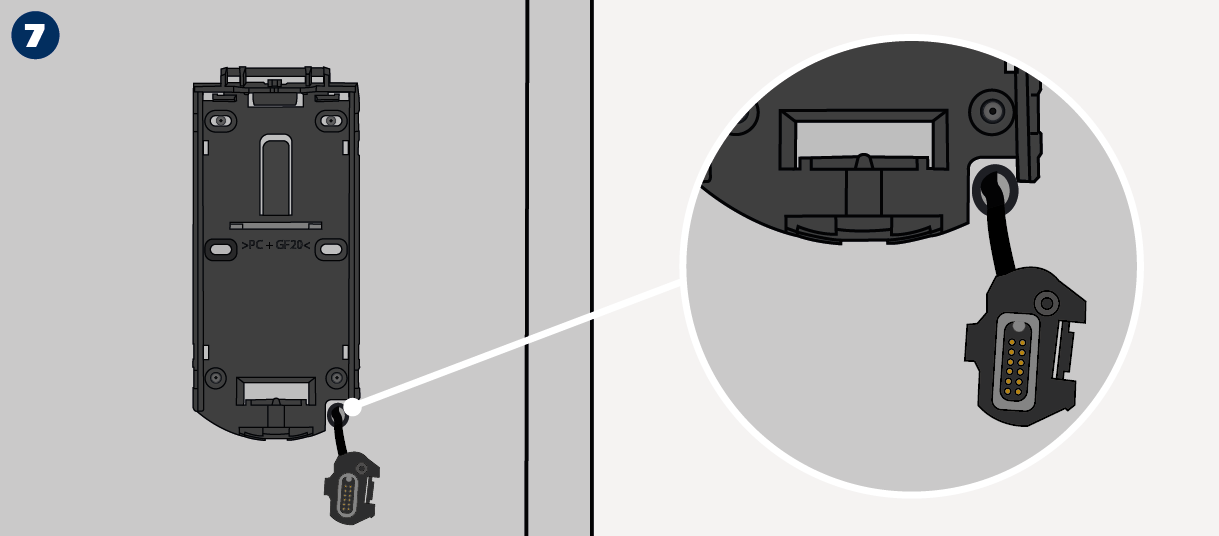

  1. Preparare il cablaggio. Prendere il cavo e farlo passare attraverso il foro. Lasciar pendere la spina del connettore per 10 cm.

  1. Rimuovere il coperchio scorrevole

    Abbassare il coperchio scorrevole, quindi posizionare il dito dietro il coperchio e tirare per toglierlo.

  1. Collegare la spina. È possibile utilizzare una delle viti in dotazione

    Se necessario, utilizzare una delle viti in dotazione per fissare saldamente il connettore al rilevatore.

  1. Posizionare il rilevatore sulla staffa di montaggio. Inserire prima la parte superiore e poi quella inferiore del prodotto. Assicurarsi che il prodotto sia fissato saldamente alla staffa di montaggio.

  1. Ruotare il rilevatore

    É possibile ruotare il rilevatore a seconda della posizione di montaggio e della direzione del flusso del traffico. A tal fine, sollevare il rilevatore e ruotarlo di conseguenza.

7. Accessori

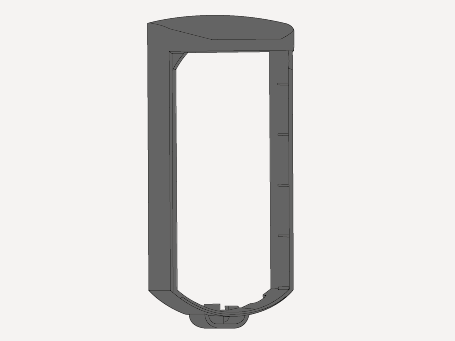

Cover di protezione

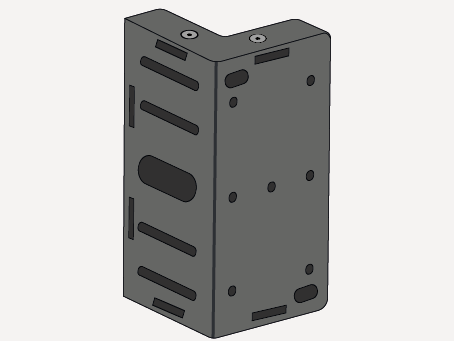

Staffa de montaggio

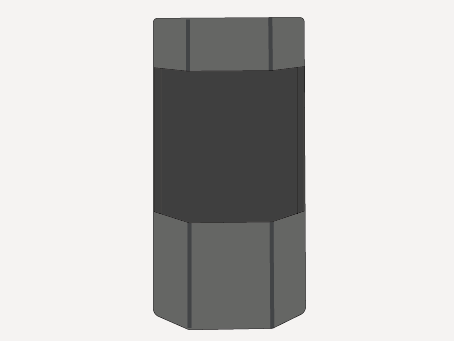

Alloggioamento

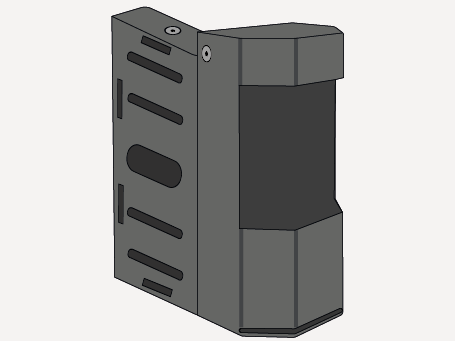

Staffa di montaggio & Alloggiamento

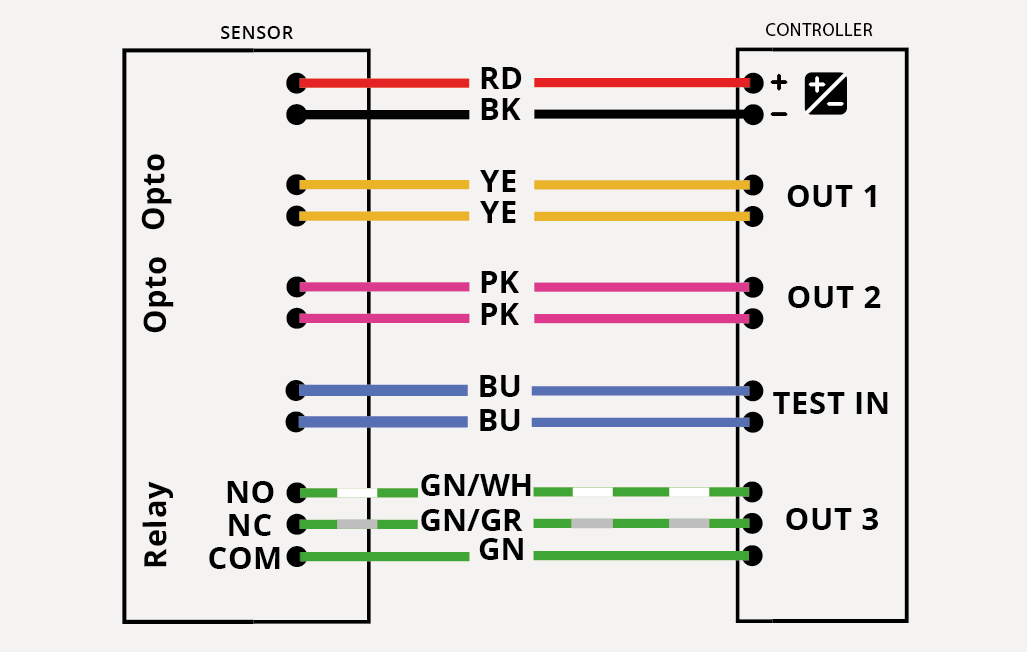

8. Collegamento del rilevatore (esempio)


Il rilevamento nella spira 3 attiva il SEGNALE DI USCITA 3

Il rilevamento nella spira 2 attiva il SEGNALE DI USCITA 2

Il rilevamento nella spira 1 attiva il SEGNALE DI USCITA 1

Presenza per il riconoscimento


Presenza per l'attivazione

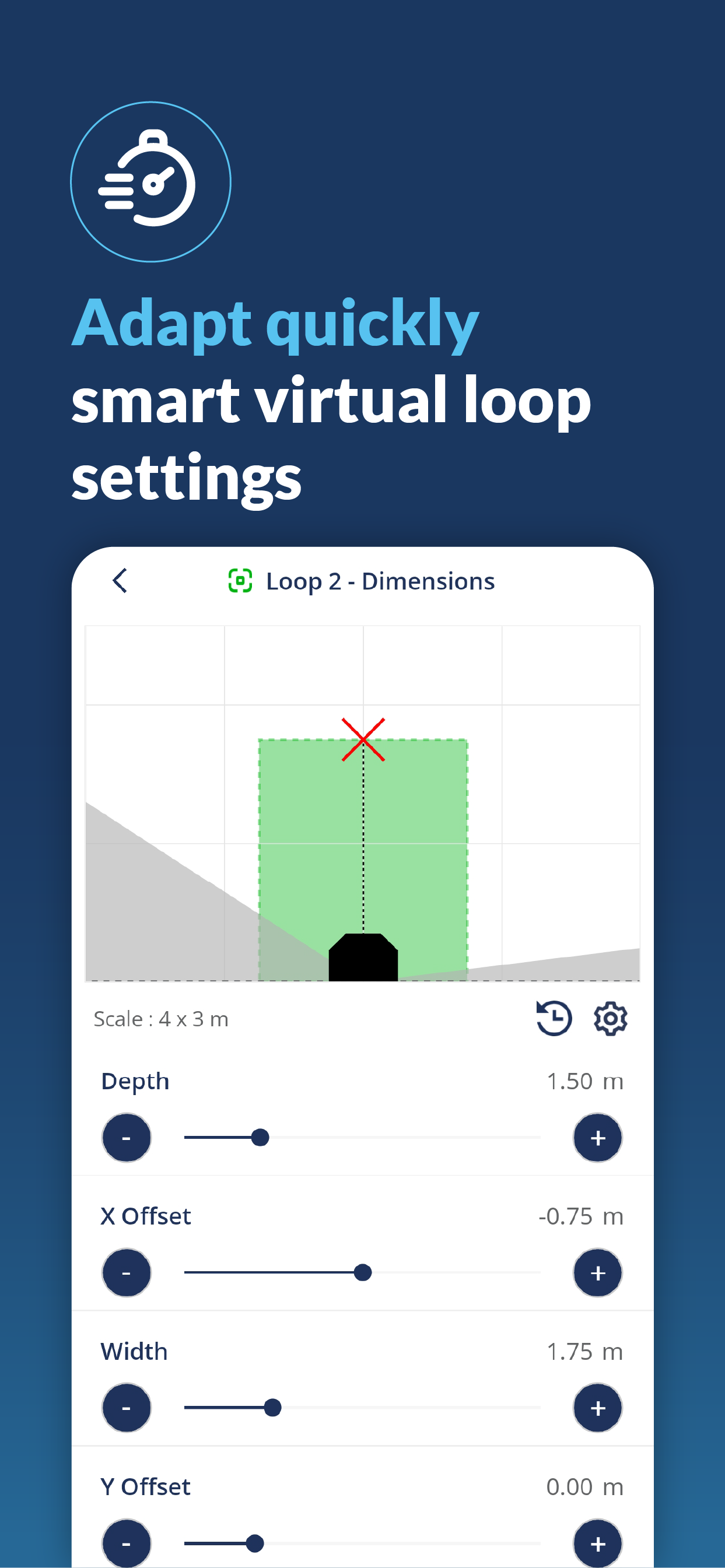

9. Installazione tramite app

Scansionare il QR code o aprire il seguente link per scaricare l'applicazione per dispositivi mobili e installarla.

https://play.google.com/store/apps/details?id=com.beasensors.evoloop

https://apps.apple.com/us/app/evoloop/id6474297732

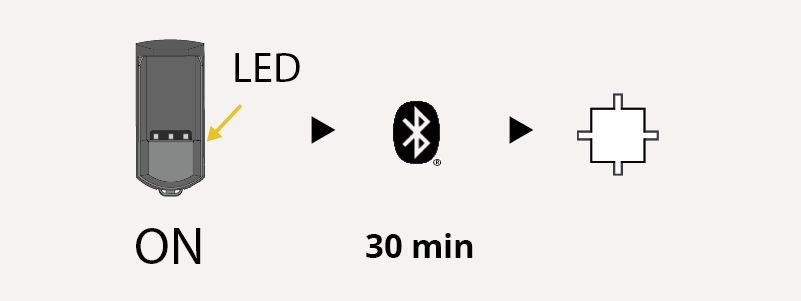

All'accensione o dopo un ciclo di alimentazione, il Bluetooth® si attiva per 30 minuti, poi si spegne automaticamente.

Il LED bianco Bluetooth® lampeggia (1Hz).

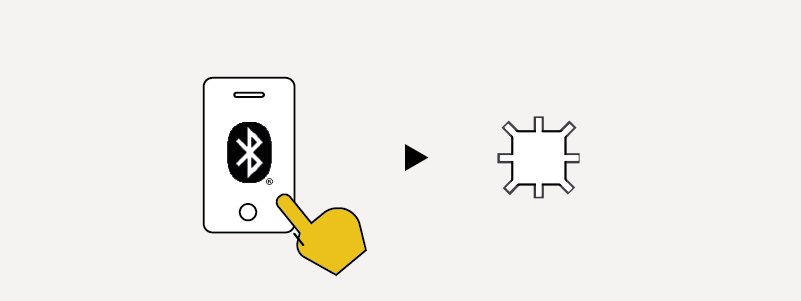

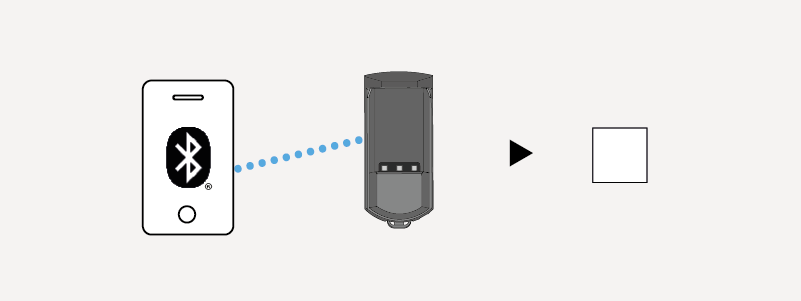

Aprire l'applicazione per dispositivi mobili Evoloop e collegarla al rilevatore. Durante l'associazione, il LED Bluetooth® lampeggia rapidamente.


Una volta effettuata l'associazione, si accende il LED bianco Bluetooth®.

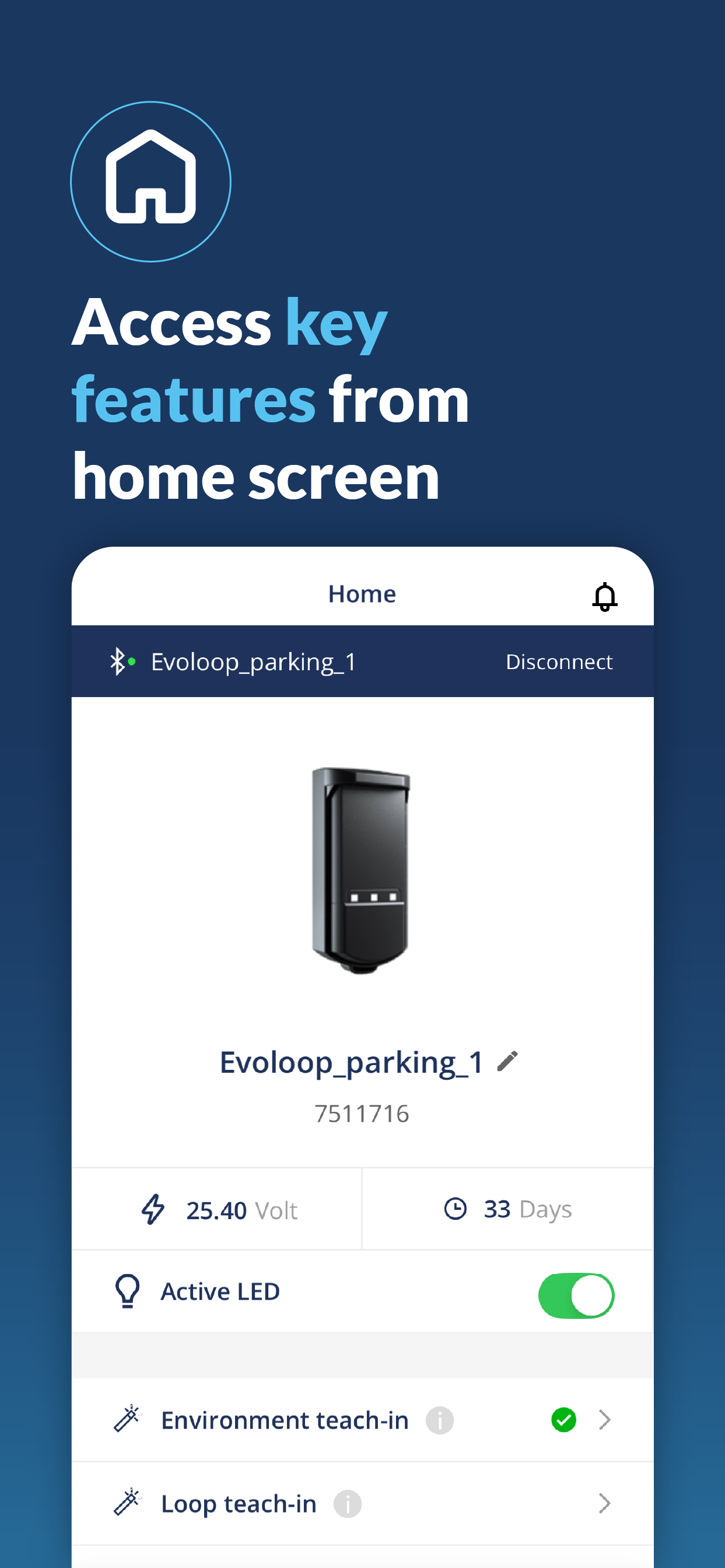

Pagina iniziale

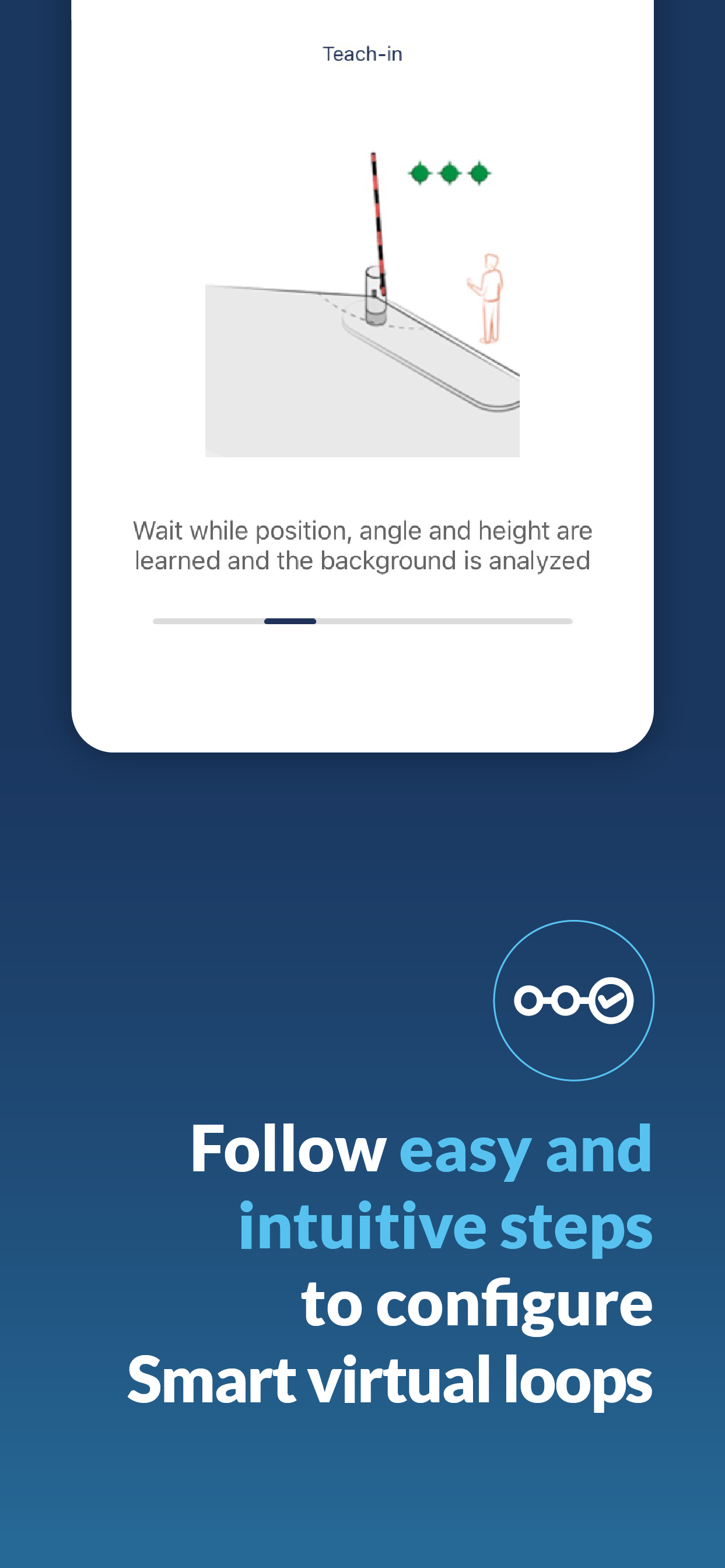

Apprendimento

Configurazione

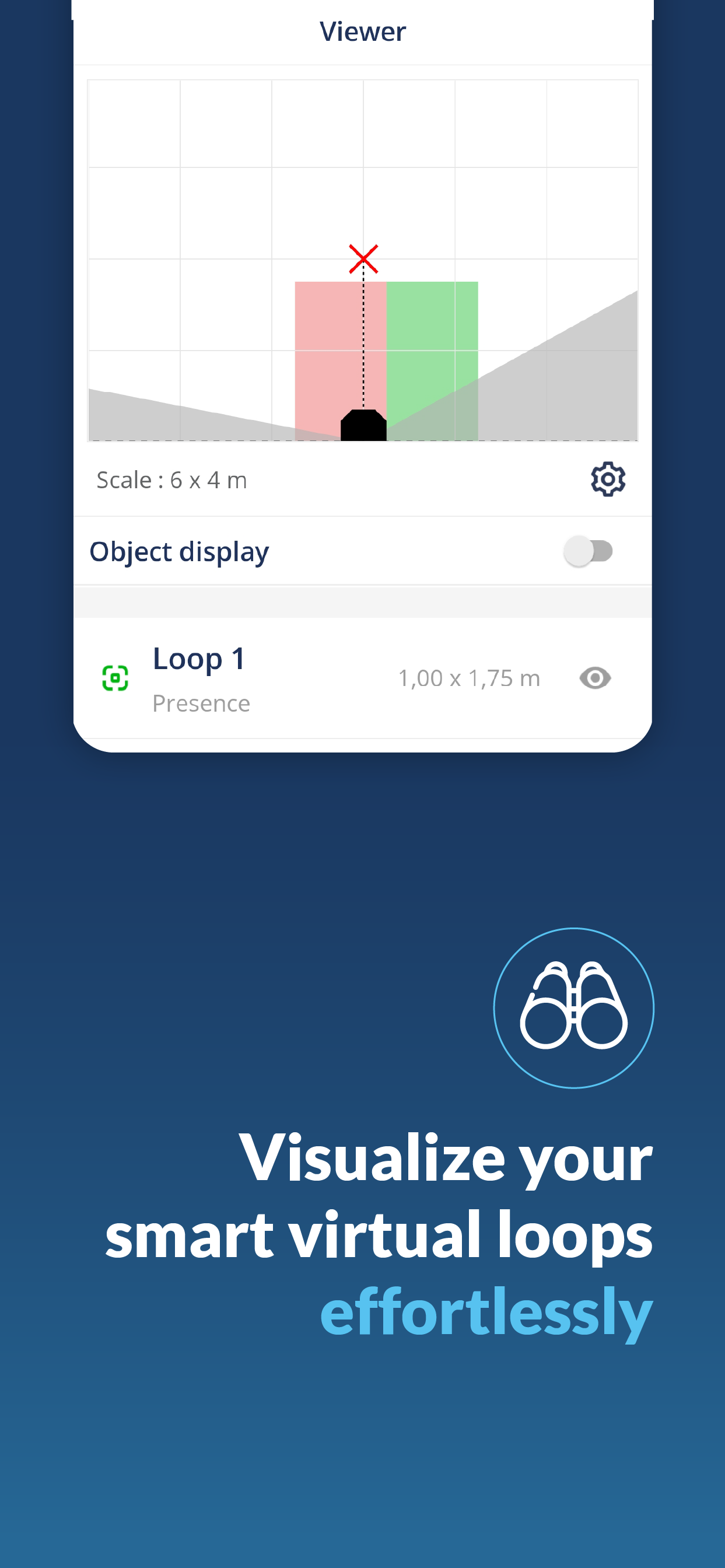

Visualizzatore

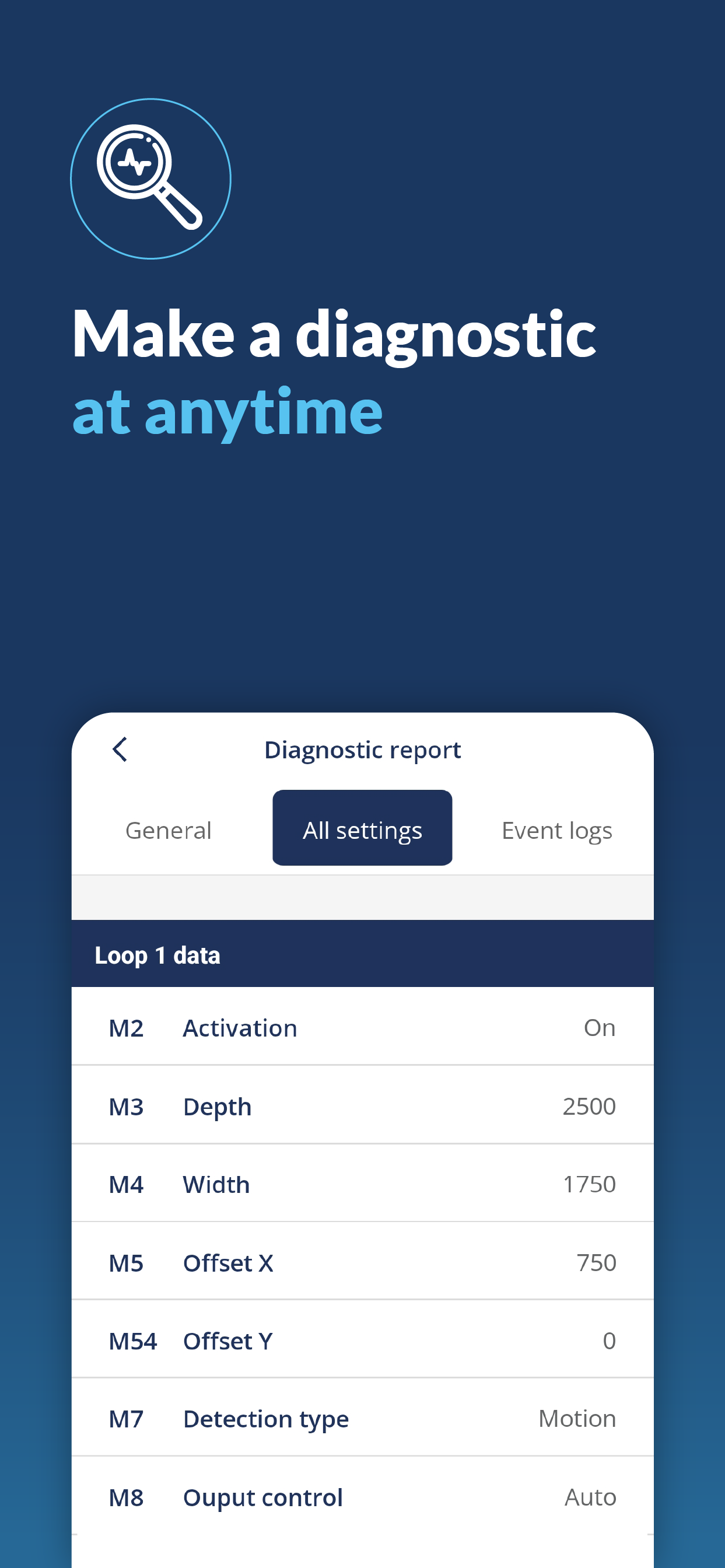

Diagnosi


Il marchio e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di BEA sa è concesso in licenza. Altri marchi e denominazioni commerciali appartengono ai rispettivi proprietari

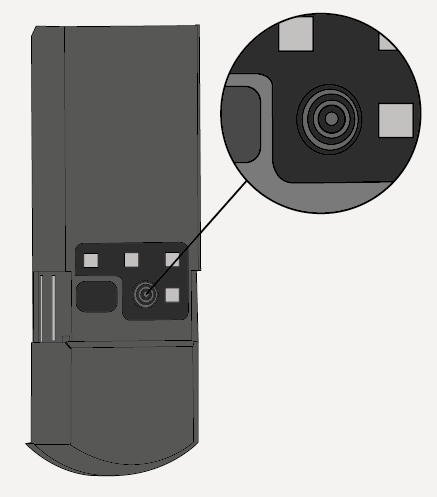

10. Installazione tramite pulsante


Premere 1 volta

Risveglio dalla modalità inattiva - il Bluetooth® è attivato. (luce lampeggiante bianca)

Premere 1 volta

Avvio apprendimento della spira, quando il rilevatore è attivo. (luce lampeggiante rossa/verde)

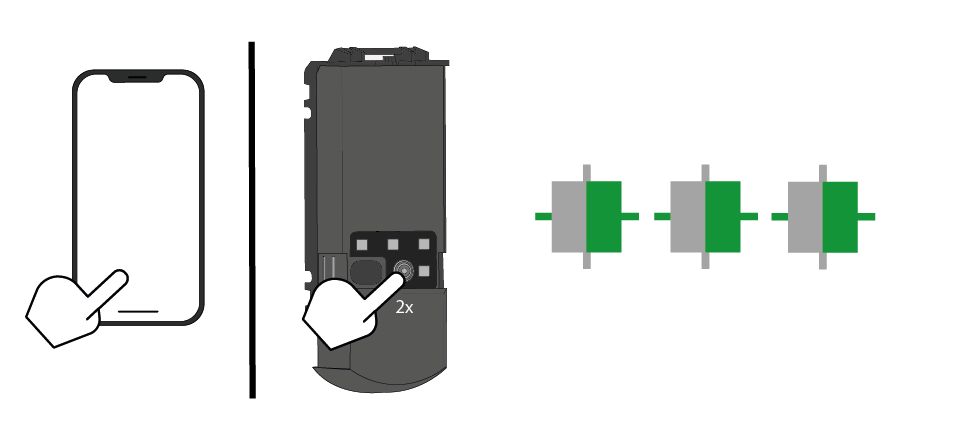

Premere 2 volte

Avvio apprendimento della spira, quando il rilevatore è attivo. (luce lampeggiante verde alternativa)

Premere per più di 3 secondi

Attivazione/disattivazione della modalità assistenza

11. Bloccare/Chiudere il rilevatore

Riposizionare correttamente il coperchio scorrevole.

Rimettere la cover. Se necessario, utilizzare la vite per fissarla saldamente.

Le viti (TORX 10) possono essere utilizzate sia per la versione in plastica che per quella in metallo.

12. Apprendimento

[Nota]Nota

Avviare l’apprendimento con l'applicazione per dispositivi mobili o utilizzando il pulsante.

[Attenzione]Attenzione

È obbligatorio rispettare le fasi di installazione per configurare correttamente il rilevatore e garantire il buon funzionamento della barriera.

1. Il rilevatore è montato. 2. Il rilevatore deve essere cablato correttamente. 3. La barriera deve essere aperta

Stato Iniziale

Quando il rilevatore si trova al di fuori della scatola o qualora siano stati ripristinati i valori di fabbrica, lampeggiano i LED arancioni e si attivano le uscite.

Prima di lanciare l’apprendimento, assicurarsi che non siano presenti oggetti nell'ambiente e che ci si trovi all'esterno del campo.

  1. Fasi di apprendimento

  • Apprendimento dell'ambiente

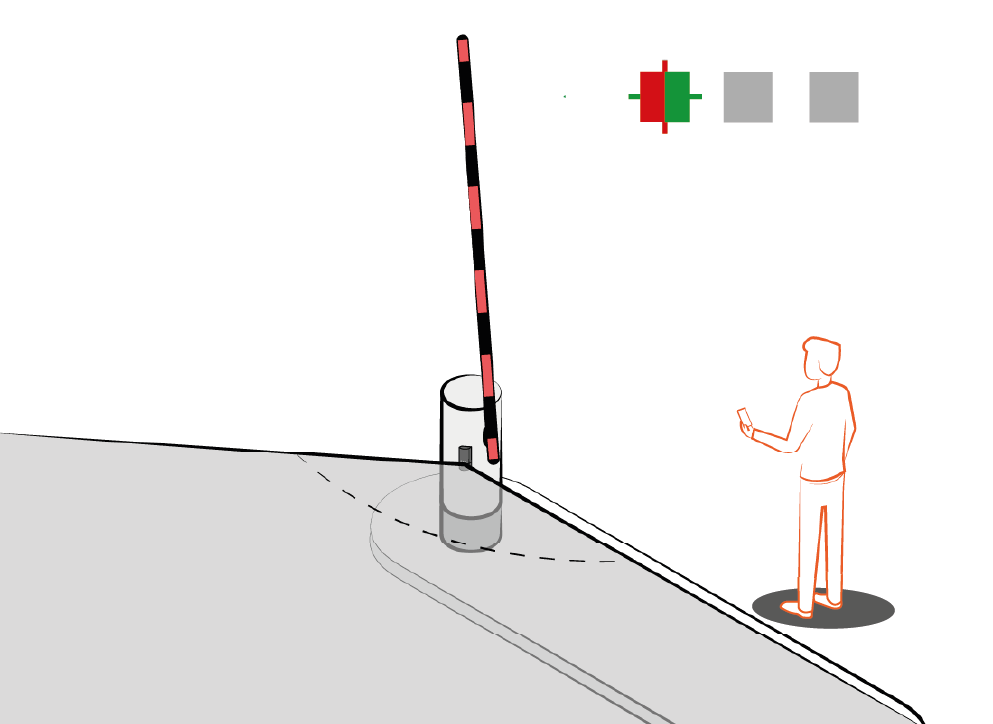

Avviare l’apprendimento utilizzando l'app o premendo il pulsante 1 volta. Il primo LED inizia a lampeggiare con luce rosso-verde.


Apprendimento ambiente effettuato con successo!

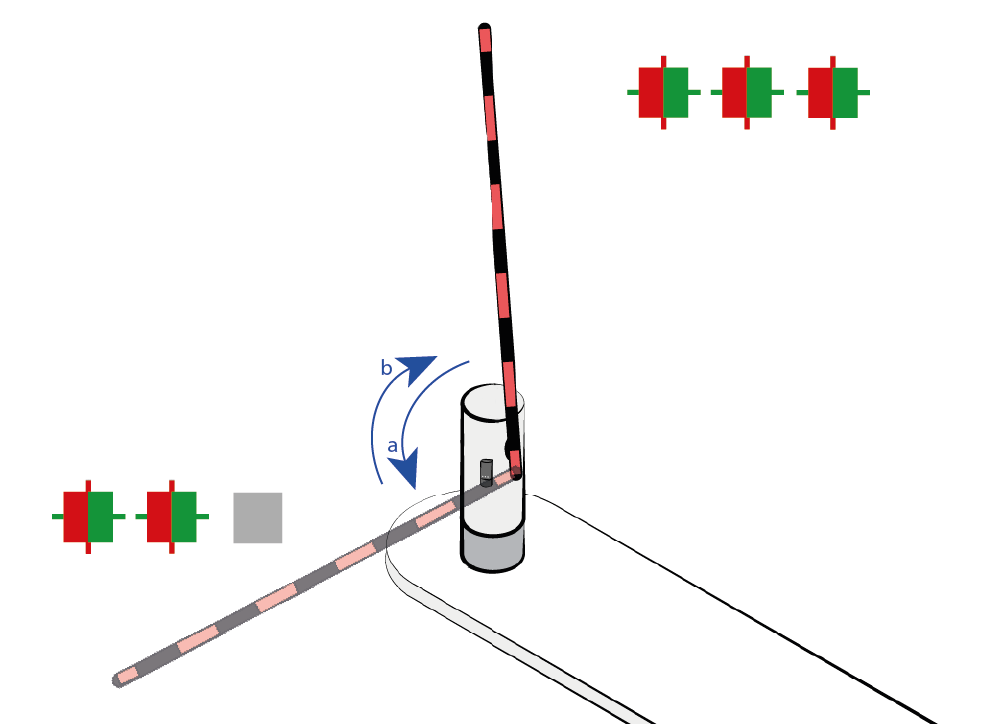

  • a. Apprendimento del braccio: Chiusura

    Il rilevatore disattiva le sue uscite per 20 secondi per segnalare la chiusura del braccio. (2 LED con luce rossa/verde)

  • b. Apprendimento del braccio: Apertura

    Il rilevatore riattiva le sue uscite per 20 secondi per segnalare l'apertura del braccio. (3 LED con luce rossa/verde)

Questa procedura è necessaria se il braccio presenta elementi aggiuntivi (siepe, piedino di estremità) o supera i 4 metri di lunghezza.

[Nota]Nota

Il braccio e gli accessori forniti (siepe, piedino di estremità) sono in buono stato di funzionamento.

  1. Apprendimento del bordo

Una volta completato con successo l’apprendimento del braccio, il sensore attende indicazioni riguardo alla lunghezza del braccio.

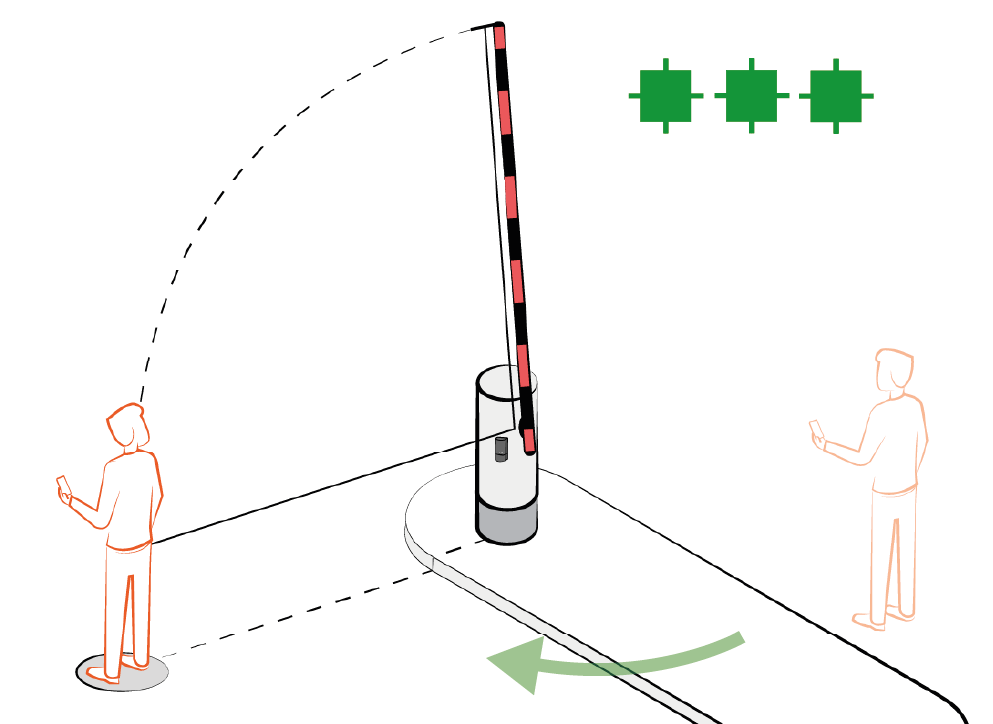

Posizionarsi di fronte al rilevatore a una distanza pari alla lunghezza del braccio o alla larghezza della strada. Durante l’attesa, i LED verdi lampeggiano.

  1. Completamento della procedura

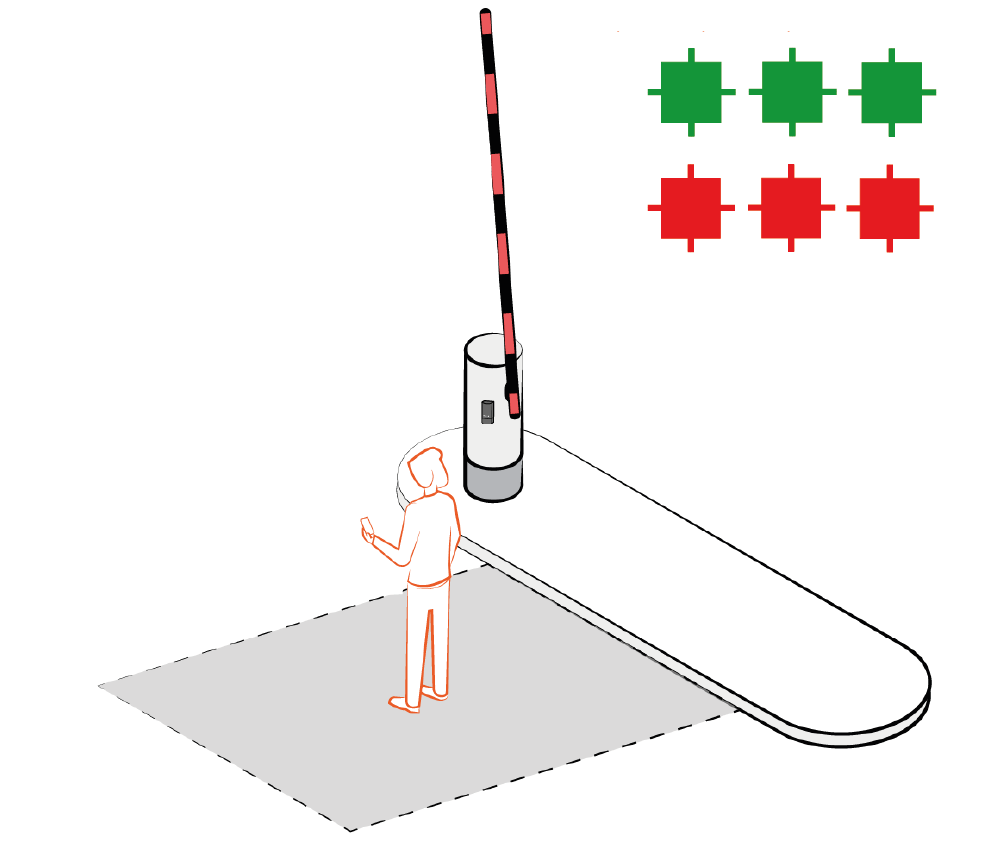

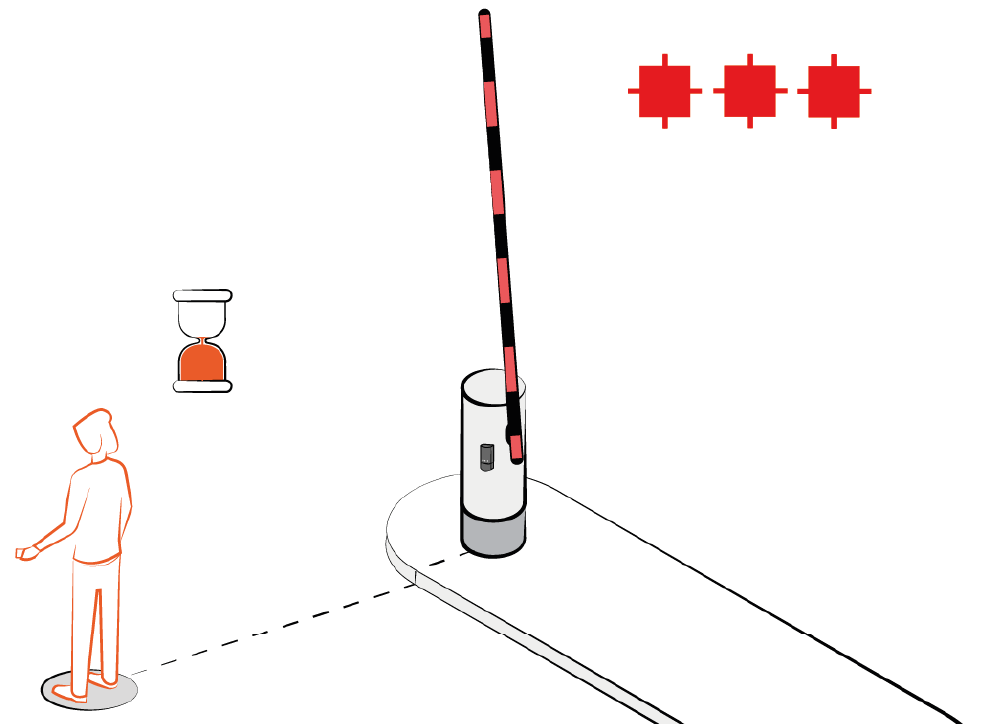

Rimanere fermi fino a quando non lampeggiano i LED rossi per indicare che il rilevatore ha acquisito la posizione e che la procedura è stata completata con successo.


13. Apprendimento della spira

[Attenzione]Attenzione

È obbligatorio rispettare le fasi di installazione per configurare correttamente il rilevatore e garantire il buon funzionamento della barriera.

[Nota]Nota

E' possible configurare la spira tramite l'apposita applicazione mobile.

  1. Selettore della spira

Selezionare la spira che si desidera configurare tramite l’apprendimento statico

La spira 1, premere quando il LED 1 è acceso,

La spira 2, premere quando il LED 2 è acceso

La spira 3, premere quando il LED 3 è acceso

  1. Apprendimento statico (pulsante e app)

Quando i LED verdi iniziano a lampeggiare lentamente, portarsi al centro della spira e rimanere fermi. Quando lampeggiano i LED rossi, l’apprendimento della spira è stato completato con successo.

Per impostazione predefinita, la profondità della spira è pari a 1,5 m e la larghezza è data dalla distanza appresa durante l’apprendimento del bordo.

  1. Apprendimento dinamico (solo mediante app)

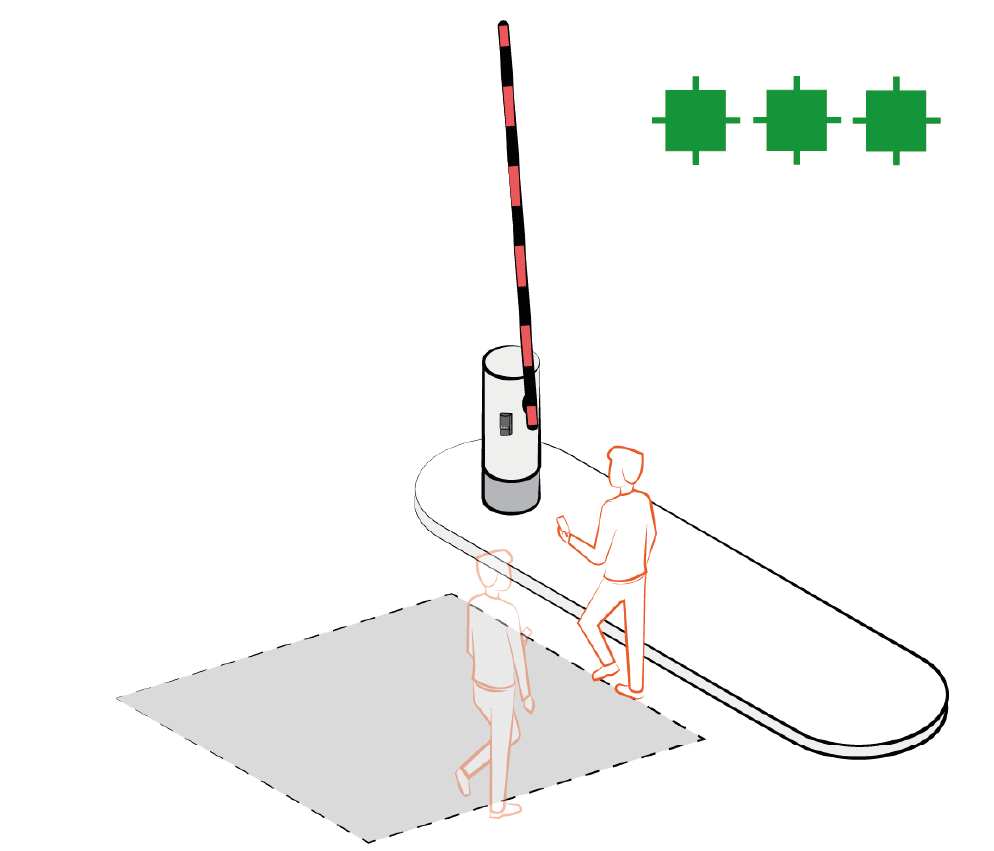

Quando i LED verdi iniziano a lampeggiare lentamente, percorrere a piedi il tratto che si sarebbe effettuato per una spira magnetica.

  • Verificare che le dimensioni della spira siano corrette nell'applicazione.


14. Risoluzione dei problemi

LED

Stato

Spiegazione/Soluzione


Il LED di errore (3) rimane acceso in modo permanente

Il rilevatore ha un problema di memoria.

Sostituire il rilevatore.


I LED 1 - 2 - 3 lampeggiano con luce arancione

Il prodotto è nello stato iniziale

Avviare una procedura di apprendimento per configurare il rilevatore tramite l'app mobile o il pulsante


Il LED di errore (3) lampeggia 1 volta

Il rilevatore segnala un guasto interno

Interrompere e ripristinare l'alimentazione. Se il LED lampeggia ancora, sostituire il rilevatore


Il LED di errore (3) lampeggia 2 volte

L'alimentazione è saltata per superamento limiti.

  1. Controllare l'alimentazione

  2. Ridurre la lunghezza del cavo o cambiarlo

La temperatura interna è troppo elevata.

Proteggere il rilevatore da qualsiasi fonte di calore (sole, caldo, aria ecc.)


Il LED di errore (3) lampeggia 3 volte

Errore di comunicazione interna.

Interrompere e ripristinare l'alimentazione. Se il LED lampeggia ancora, sostituire il rilevatore.

15. Specifiche tecniche

Tecnologia

FMCW, Mowa inside (microonde)

Frequenza irradiata

60 GHz

Campo di rilevamento massimo

Fino a 7 m

Densità di potenza irradiata

< 20 dBm EIRP

Campo visivo del radar

140° di campo di apertura e 40° di elevazione

Corpo di prova per il livello di salvaguardia D

Riflettore d'angolo con RCS = 0,17 m²

Regolazione angolo antenna

da -20° a +20°

Tensione di alimentazione*

12 - 30V CC +/-10% - 12-24V CA +/-10%

Consumo massimo di energia

<3W

Corrente di picco all'accensione

1.3A

Lunghezza cavo

3 m (standard)

Tempo di risposta

Standard 100 ms (max 250 ms)

Input di prova

Tensione massima di contatto Soglia di Tensione

1 optocoppia (isolamento galvanico - senza polarità) 30 V CC (protetto contro sovratensione) Log. H: >8 V CC; Log. L: < 3 V CC

LED

3 LED RGB e 1 LED bianco for Bluetooth®

Dimensioni

50 mm x 150 mm x 68 mm (fattore di forma)

Intervallo di temperatura

da -25 °C a +55 °C **; da 0 a 95% di umidità relativa, senza condensa

Grado di protezione com__input-dropdown.png

IP65 (IEC/EN 60529)

Materiale

PC / ASA / Alluminio ADC12 - colore nero

Bluetooth®

Larghezza di banda di funzionamento: 2402 MHz - 2480 MHz Potenza massima trasmessa: 12 dBm

Uscite*

Relè elettronici (isolamento galvanico - senza polarità)

2

Tensione di commutazione massima

35 V CC / 24 V AC

Corrente di commutazione massima

80 mA (resistivo)

Tempo di commutazione

tON = 5 ms; tOFF = 5 ms

Resistenza di uscita

Standard 30 ohm

Caduta di tensione in uscita

< 0,7 V @ 20 mA

Corrente di dispersione

<10 µA

Relè

1

Tensione di commutazione massima

30V AC / 42V CC

Corrente di commutazione massima

1A

Potenza di commutazione massima

30W

[Attenzione]Attenzione

*Le fonti elettriche esterne devono garantire un doppio isolamento dalle tensioni primarie.

** Quando si utilizza l'alimentazione AC, la temperatura massima è limitata a 50°C.

Le specifiche sono soggette a modifiche senza preavviso. Tutti i valori sono stati misurati in condizioni reali e ad una temperatura di 25°C

?
