MAGIC SWITCH CHROMA

DÉTECTEUR INTENTIONNEL SANS CONTACT POUR PORTES AUTOMATIQUES

Usage prévu

Le Magic Switch iest un détecteur d’ouverture sans contact pour portes automatiques. Un mouvement de la main devant le détecteur ouvre la porte, sans le moindre contact. Il est le détecteur d’acte volontaire parfait pour les applications où l’hygiène est essentielle : environnements hospitaliers, salles blanches, hôtels et restaurants, industries pharmaceutiques, aéroports, logistique et commerce de détail. Fiche commerciale

Le détecteur ne peut pas être utilisé à d’autres fins que celles de l’usage prévu.
Le fabricant du système de porte intégrant le détecteur est responsable de la conformité du système aux réglementations nationales et internationales applicables et aux normes de sécurité.
L’installateur doit lire, comprendre et suivre les instructions données dans ce manuel. Une installation incorrecte peut entraîner un mauvais fonctionnement du détecteur.
Le fabricant du détecteur ne peut être tenu responsable des blessures ou des dommages résultant d’une utilisation, d’une installation ou d’un réglage incorrect du détecteur.

Description

INSTALLATION ENCASTRÉE

INSTALLATION EN APPLIQUE

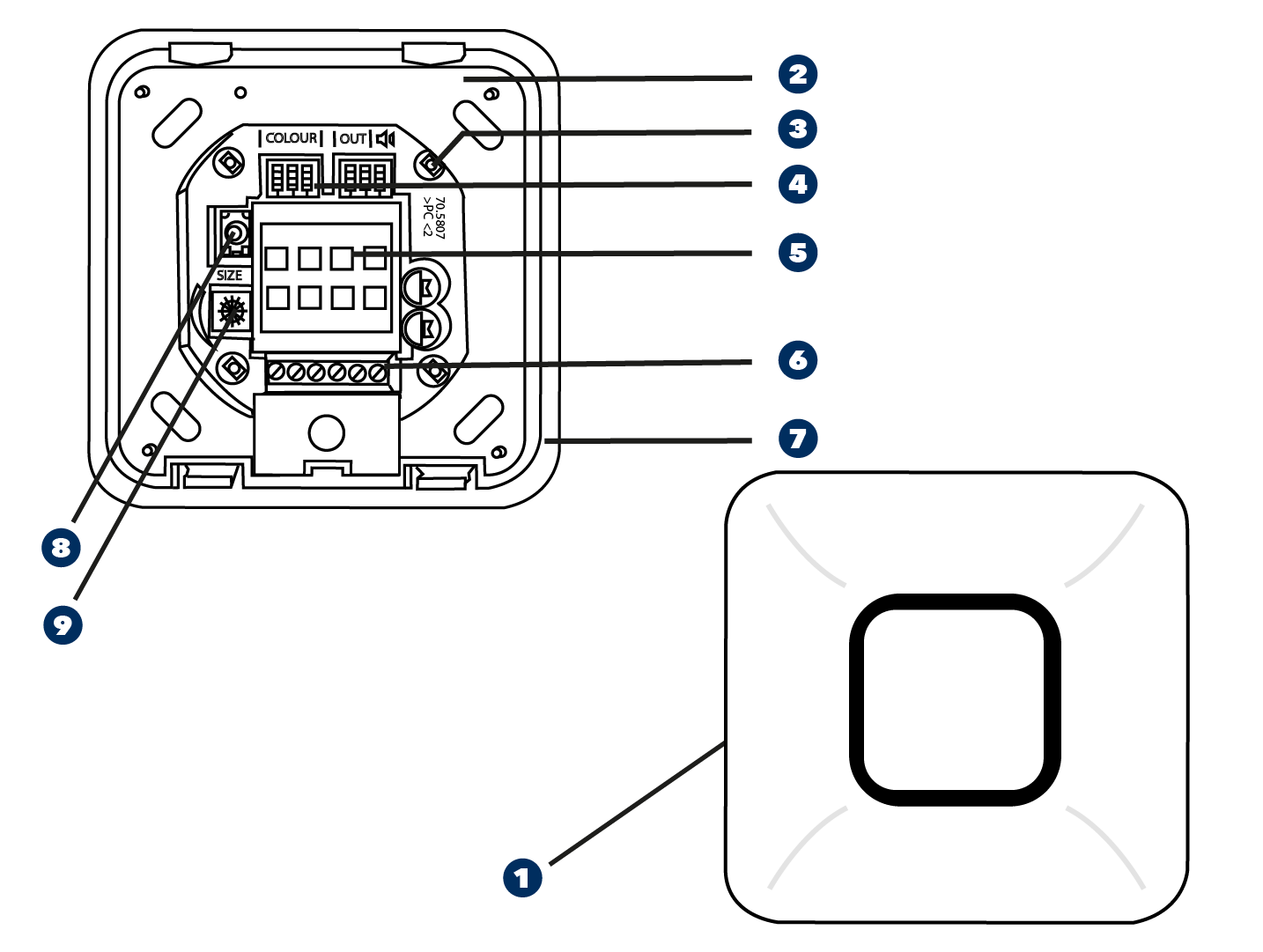

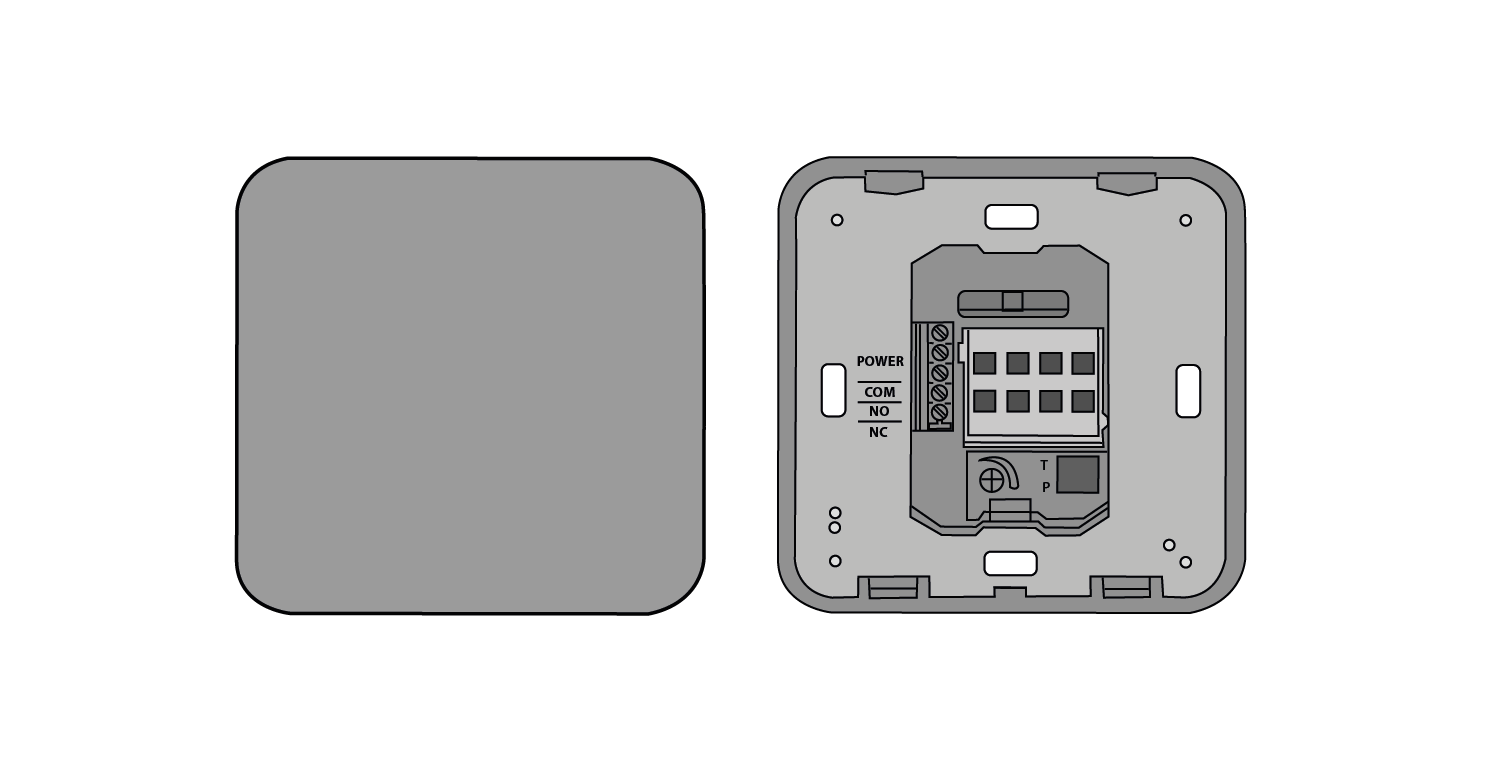

	Face avant		Bornier à vis
	Cadre de fixation		Joint de silicone
	LED (4x)		Récepteur de télécommande*
	Dip switch		Réglage de la taille du champ de détection
	Antenne

Versions

VERSION STANDARD		VERSION ADVANCED
	Face avant anti-microbienne		Face avant anti-microbienne
	LED multicolore		LED multicolore
	IP65		IP65
	Fonction bistable		Fonction bistable
			Alerte sonore
			Réglages par télécommande (voir annexe)
			Réglages pour applications spécifiques grâce à un signal d’entrée externe

Installation

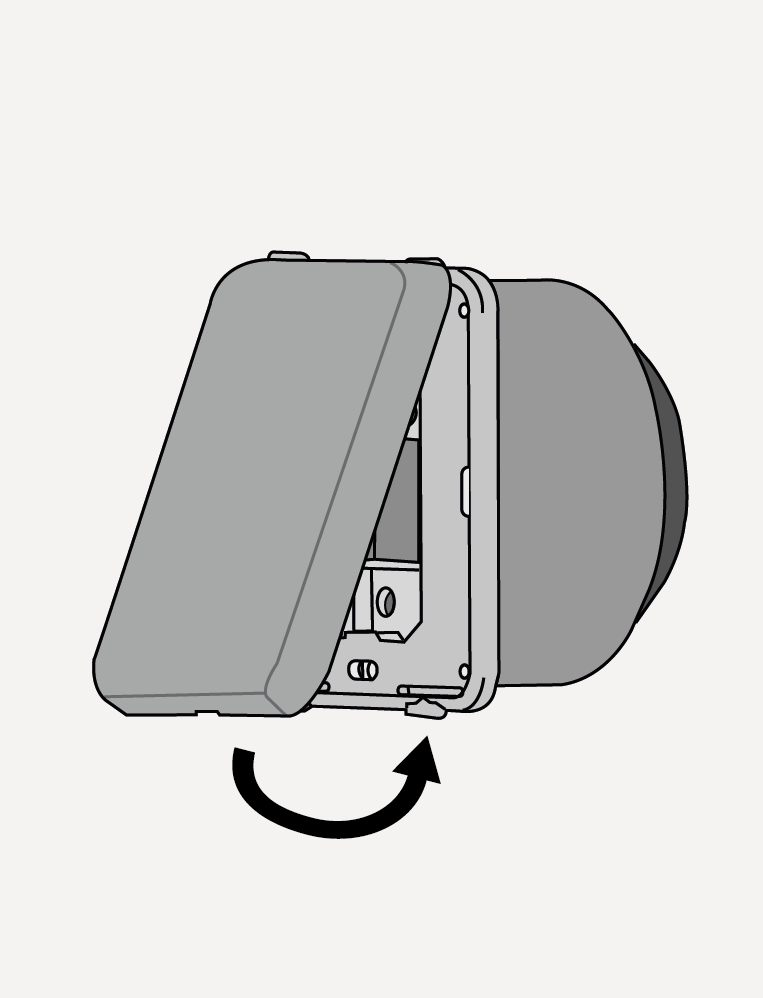

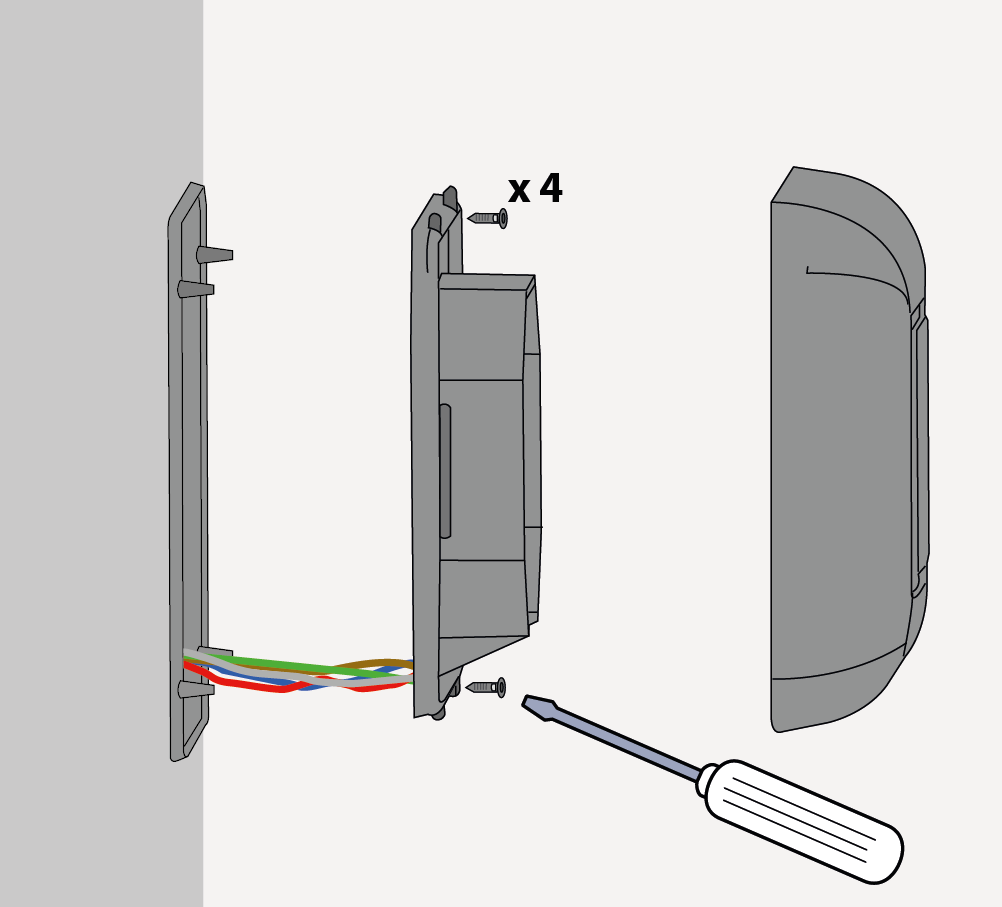

INSTALLATION ENCASTRÉE	INSTALLATION EN APPLIQUE	FERMETURE	OUVERTURE

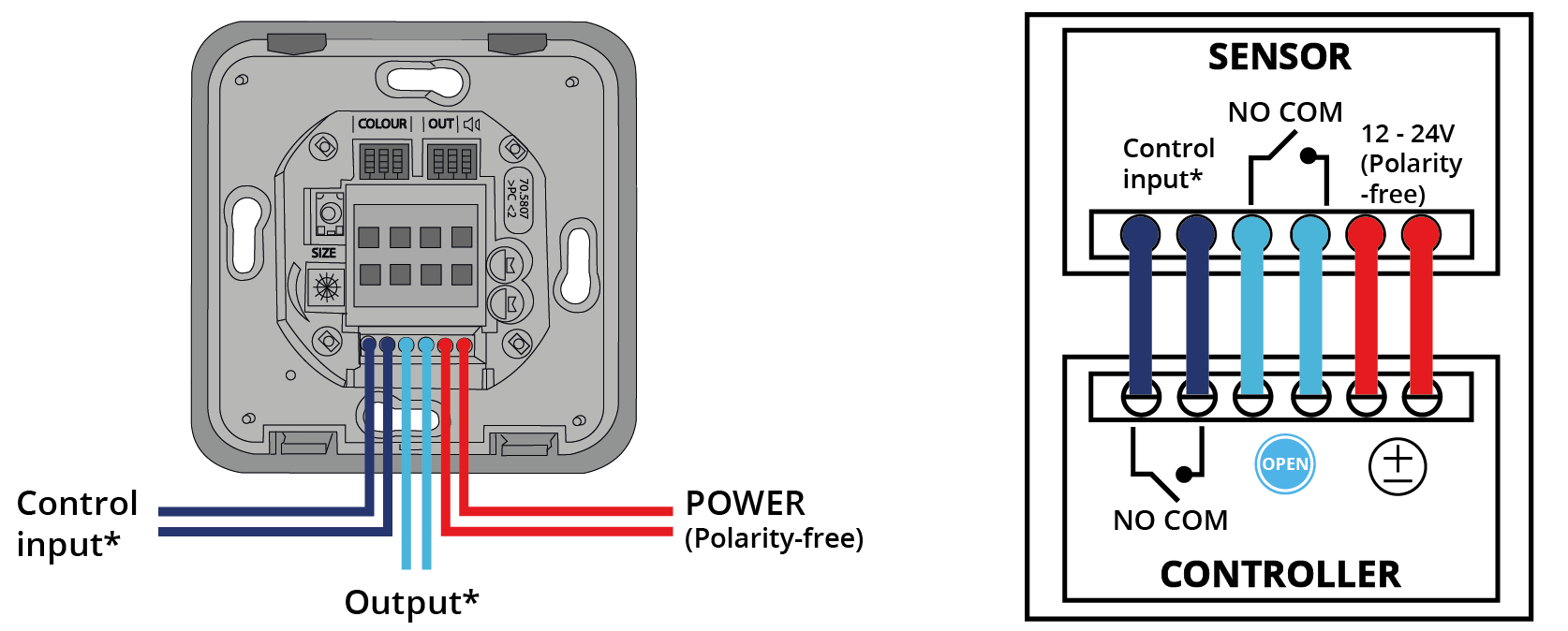

Câblage

Réglage

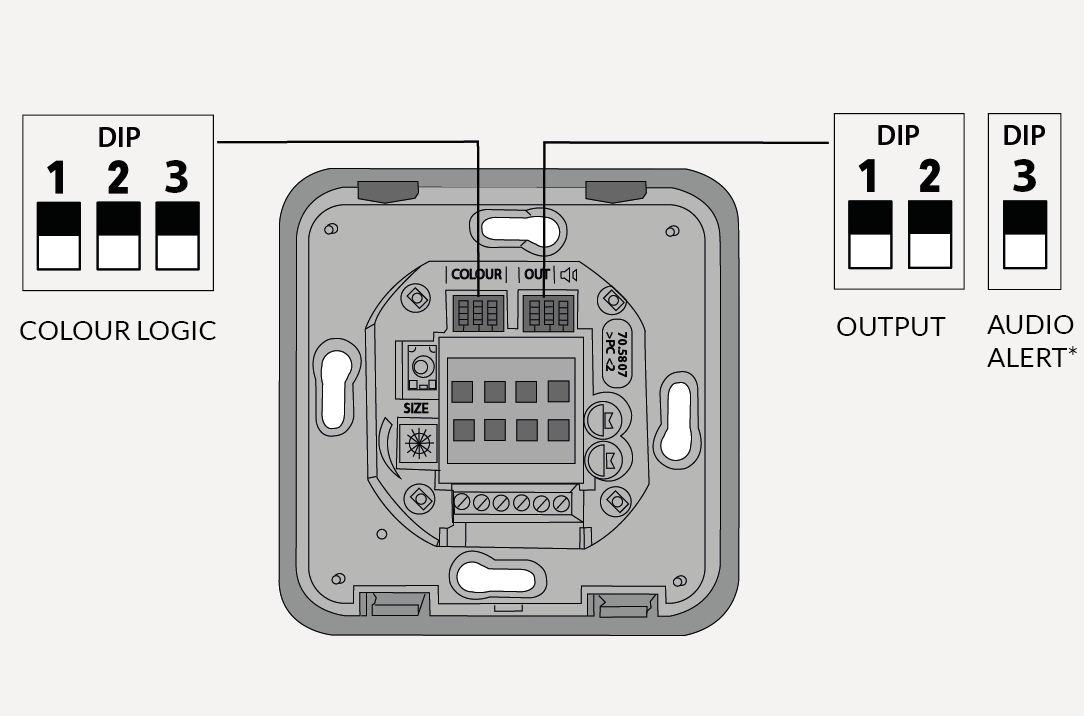

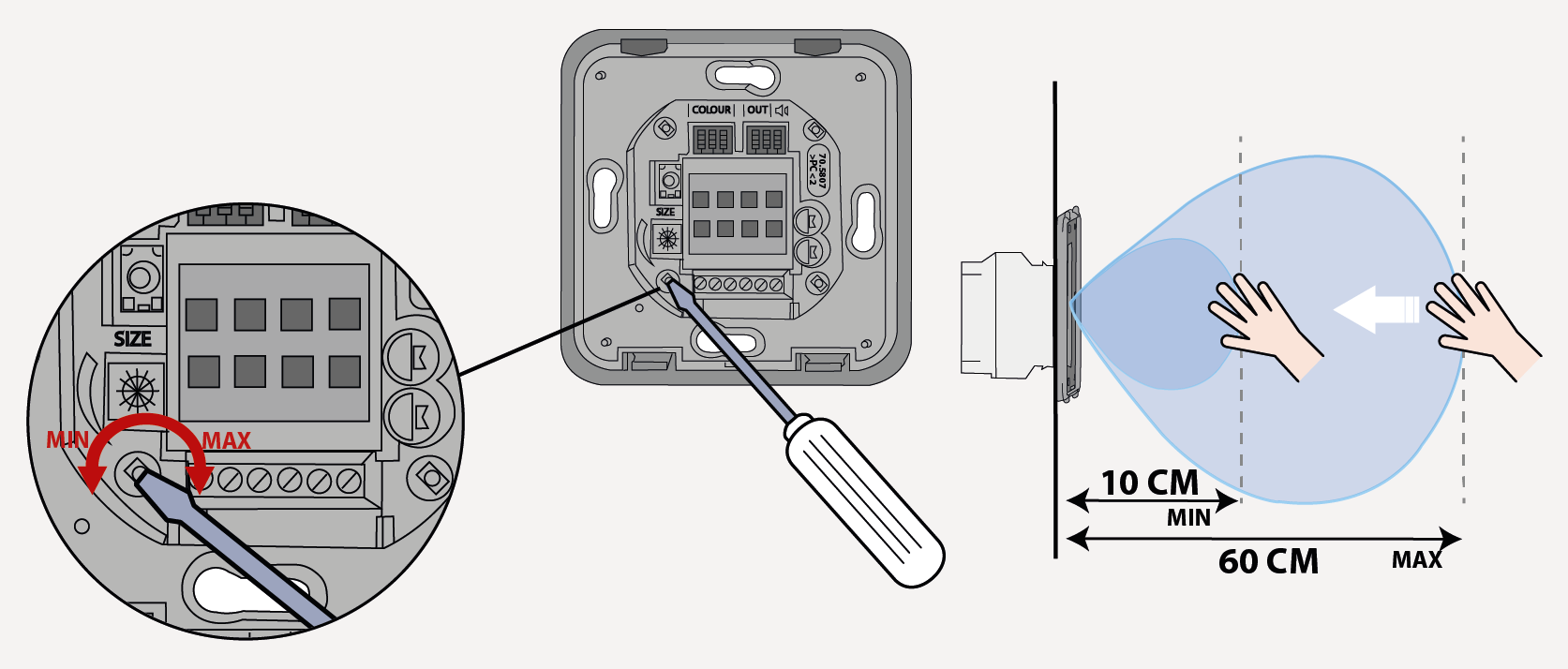

TAILLE DU CHAMP DE DÉTECTION	RÉGLAGES DIP SWITCH

	*uniquement dans la version advanced

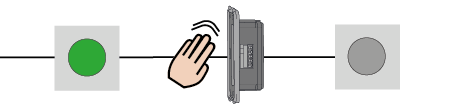

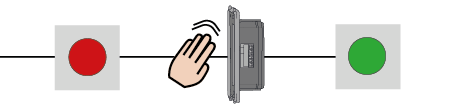

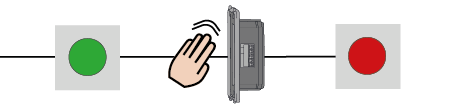

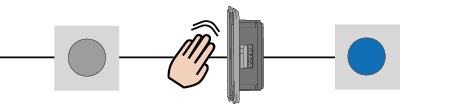

COULEURS LED

MODE DE SORTIE

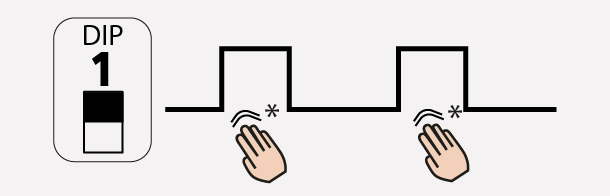

MODE PULSE:	NORMALEMENT OUVERT (NO) :
Recommandé pour les applications de type portes automatiques. *La porte s'ouvre et se ferme		NO

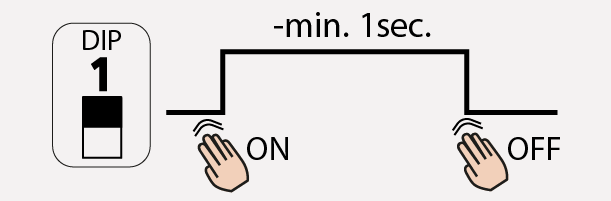

MODE TOGGLE:	NORMALEMENT FERMÉ (NC)
Recommandé pour les applications de type interrupteur.		NC

Réglage pour la version advanced uniquement

ENTRÉE DE CONTROLE

ALERTE SONORE

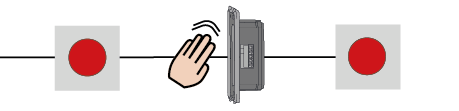

Connectez l’entrée à un signal externe pour verrouiller le détecteur et rendre la LED rouge.

La détection active une alerte sonore.

Le signal d’entrée doit être un contact sec (pas de tension)

Entrée fermée	Le détecteur est en veille et ne détecte pas.
Entrée ouverte	Le détecteur fontionne normalement

Pour l’application toilettes, voir application note pour plus de détails

Fonctionnements incorrects

Statut	Explication/Solution
La porte ne s’ouvre pas, même en agitant la main vers le détecteur.	Alimentation insuffisante ou manquante. Vérifiez l’alimentation. Si la LED s’allume, l’alimentation est OK.
	Mauvais câblage/mauvaise connexion. Vérifiez le câblage et la connexion au bornier.
	Le champ de détection est trop petit. Ajustez la taille du lobe de détection. Enlevez toute plaque de métal se trouvant devant le détecteur.
Le détecteur reste en détection.	L’environnement perturbe le bon fonctionnement du détecteur. Enlevez tout objet mobile proche du détecteur.
Le détecteur reste en détection.	Mauvais câblage/mauvaise connexion. Vérifiez le câblage et la connexion au bornier.
La porte reste ouverte après la détection/activation.	Mauvais mode de sortie. Changez le mode de sortie en mode PULSE.
	Mauvais câblage/mauvaise connexion Vérifiez le câblage et la connexion au bornier.

Spécifications techniques

Technologie	Détecteur de mouvement à microndes
Fréquence d’émission	24.150 GHz
Puissance émise	< 20 dBm EIRP
Densité de puissance émise	< 5mW/cm2
Taille du lobe de détection (main)	+/- 10 à 60 cm si mouvement à 90° vers le détecteur (ajustable)*
Mode de détection	Mouvement (bidirectionnel)
Vitesse de l’objet pour créer une détection	Min. 5Hz or +/- 3cm/s, Max. 200Hz or +/- 1.2m/s
Alimentation**	12 - 24V AC +/- 10% (50 - 60 Hz). 12 - 24V DC +30% / - 10%
Consommation	< 1.5 W
Sortie** Tension max. Courant max. Puissance max commutable	Relais électronique (isolation galvanisée - libre de potentiel) 42V DC/30 VAC 100 mA 15 W
Temps de maintien de sortie	0.5s (en mode PULSE)
Gamme de température	-20°C à +55°C
Degré de protection	IP65 avec face avant et joint installés, sur une surface lisse
Matériau	PMMA / PC La face avant est traitée avec un biocide d’argent biomaster testé selon la norme ISO 22196:2011. Veuillez utiliser les biocides de manière responsable.
Dimensions	80 x 80 x 21mm
Câble	Câble multibrins jusqu’à 16 AWG - 1.5mm2
*Il est possible de régler le champ de détection sous les 10 cm mais les capacités de détection du détecteur ne sont alors plus garanties.

	Attention
	**Les sources électriques externes doivent respecter les tensions spécifiées, 15W maximum et assurer une double isolation vis-à-vis des tensions primaires

Conformité

Par la présente, BEA déclare que ce produit est conforme aux directives européennes : 2014/53/EU (RED) et 2011/65/EU (RoHS).

La déclaration de conformité complète est disponible sur notre site internet.

Ce produit doit être éliminé séparément des ordures ménagères.
