Verwendungszweck

Das Magic Switch ist ein berührungsloser Öffnungssensor für Automatiktüren. Eine Handbewegung vor dem Sensor öffnet die Tür vollständig berührungslos. MAGIC SWITCH CHROMA ist daher der perfekte Sensor für Anwendungen, bei denen Hygiene entscheidend ist: Krankenhäuser, Reinräume, Hotels und Restaurants, Pharmaindustrie, Flughäfen, Logistik und Einzelhandel.


  • Der Sensor darf für keine anderen Zwecke als die vorgesehene Nutzung verwendet werden.

  • Die Erfüllung der geltenden nationalen und internationalen Vorschriften und Sicherheitsstandards durch das System fällt in den Verantwortungsbereich des Herstellers des mit dem Sensor ausgestatteten Türsystems.

  • Der Installateur ist gehalten, die in dieser Bedienungsanleitung enthaltenen Anweisungen sorgfältig zu lesen, zu verstehen und zu befolgen. Eine unsachgemäße Installation kann zu einem unsachgemäßen Betrieb des Sensors führen.

  • Der Hersteller des Sensors kann für Personen- oder Sachschäden infolge einer unzulässigen Nutzung, Installation oder Einstellung des Sensors nicht haftbar gemacht werden.

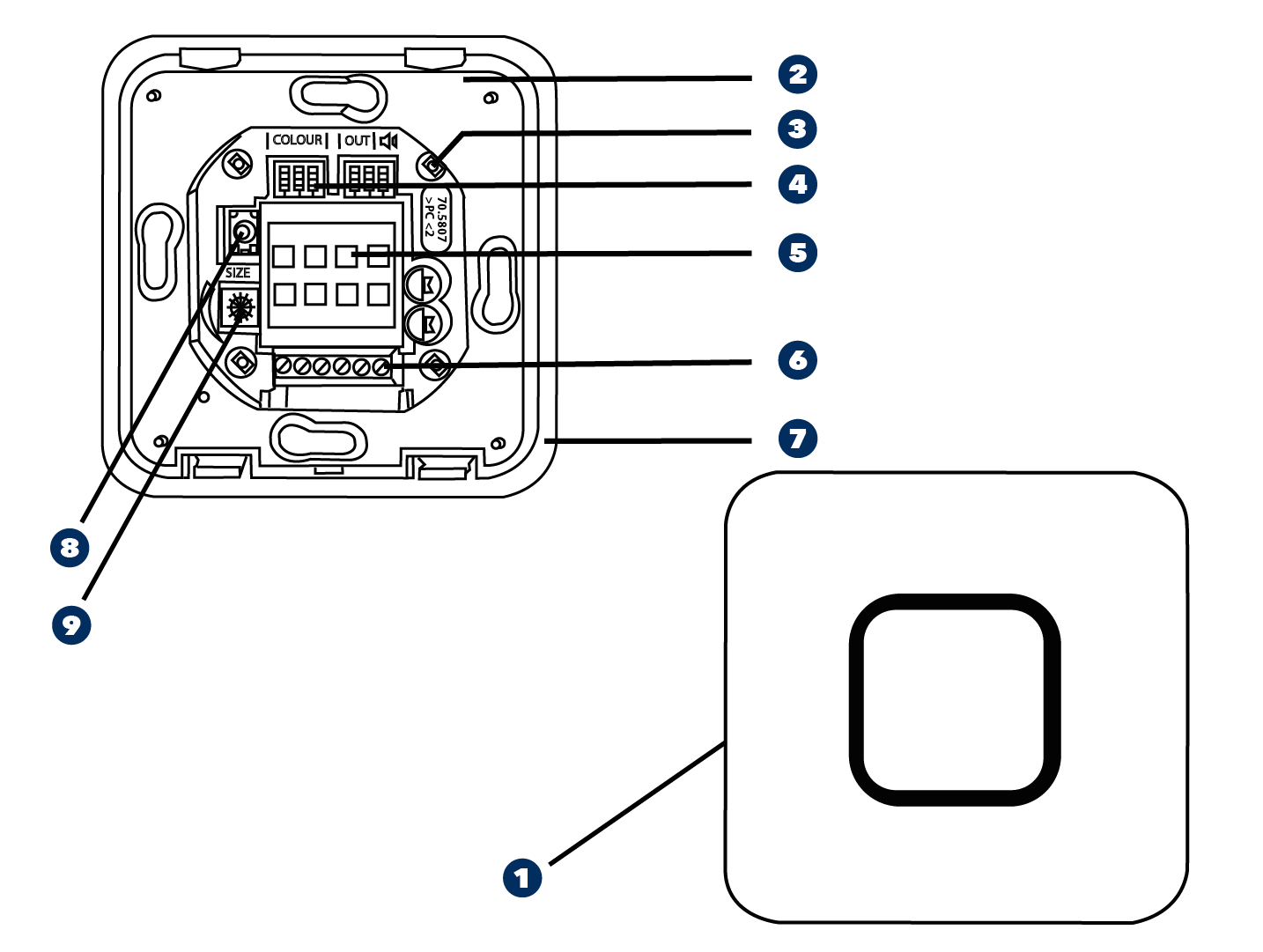

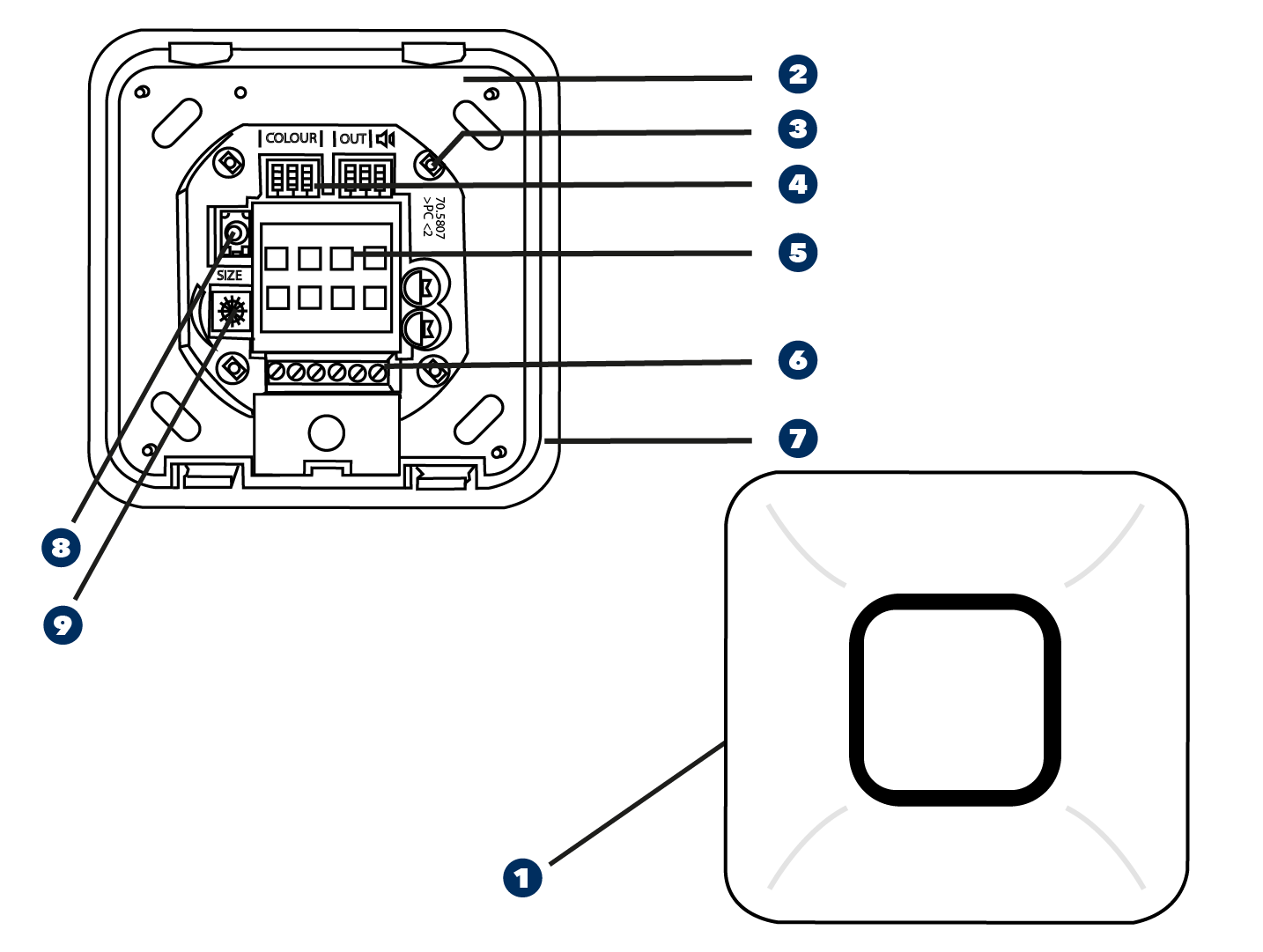

Beschreibung

EINBAU


AUFPUTZMONTAGE


Frontblende


Anschlussklemmen


Befestigungsrahmen


Silikondichtung


LED (4x)


Fernbedienungs empfänger


Drucktaster


Einstellung der Erfassungsreichweite


Radarantenne

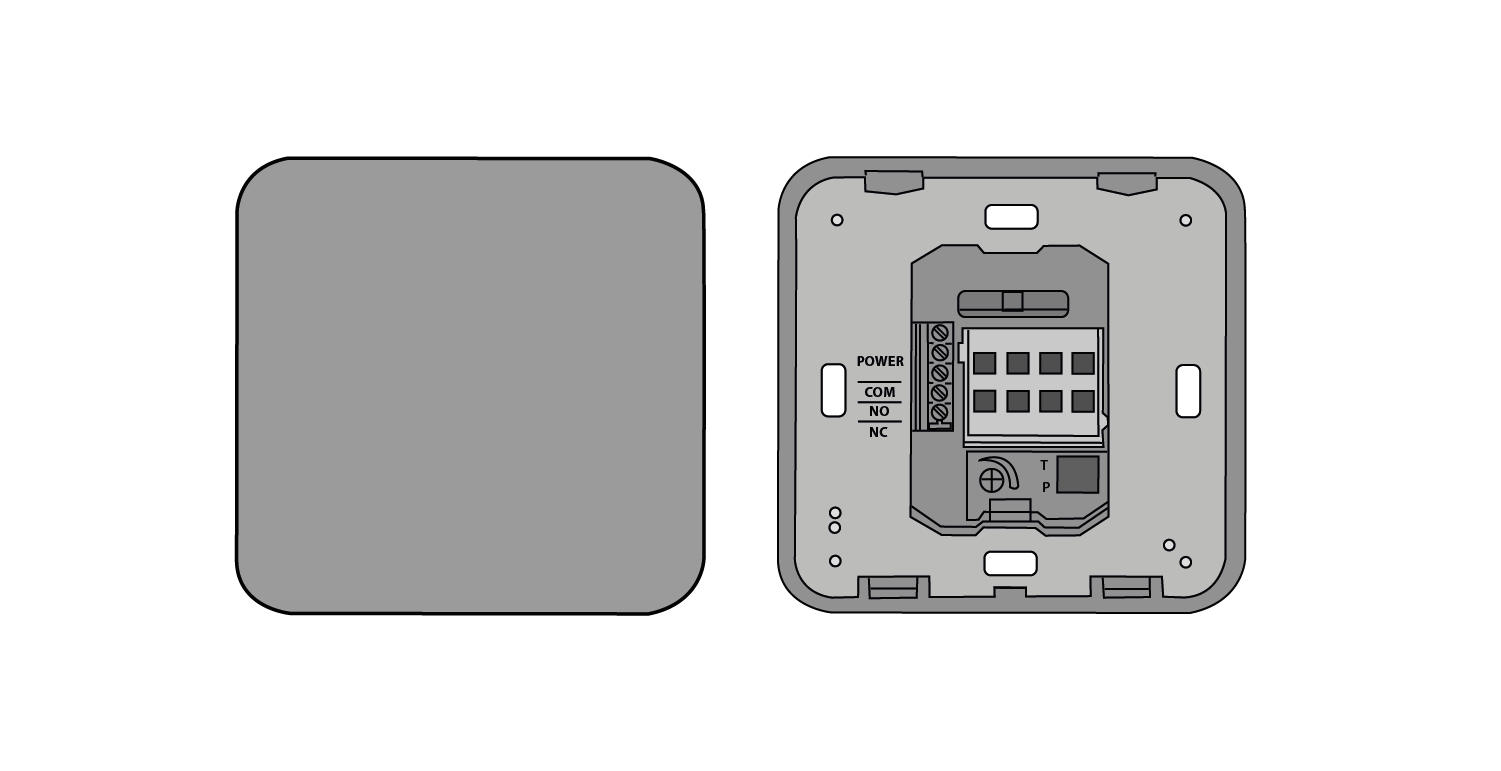

Versionen

STANDARD VERSION

ADVANCED-VERSION


Antimikrobielle Frontblende


Antimikrobielle Frontblende


Mehrfarbiges LED-Feedback


Mehrfarbiges LED-Feedback


IP65


IP65


Toggle-Funktion


Toggle-Funktion


Akustisches Feedback


Einstellungen per Fernbedienung (siehe Anhang)


Externer Signaleingang erlaubt anwendungsbedingte Einstellungen

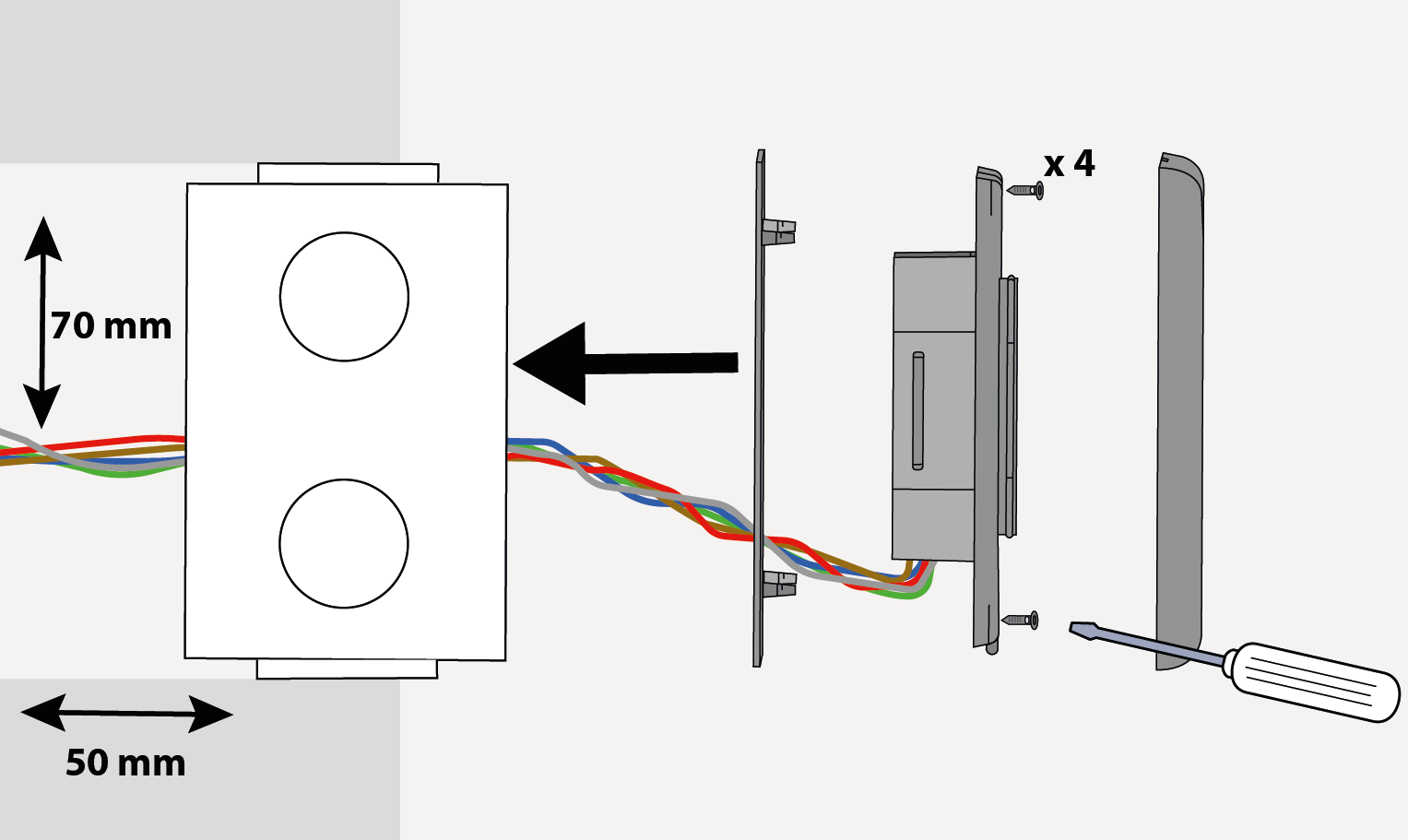

Montage

EINBAU

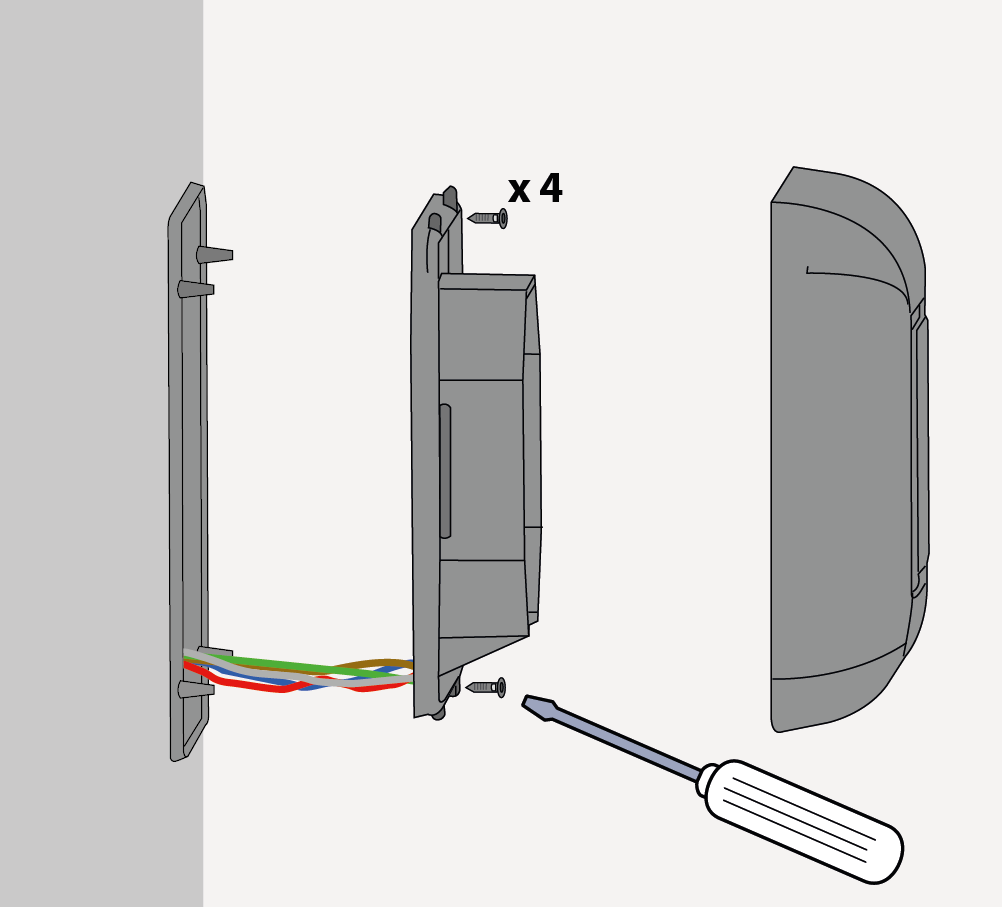

AUFPUTZMONTAGE

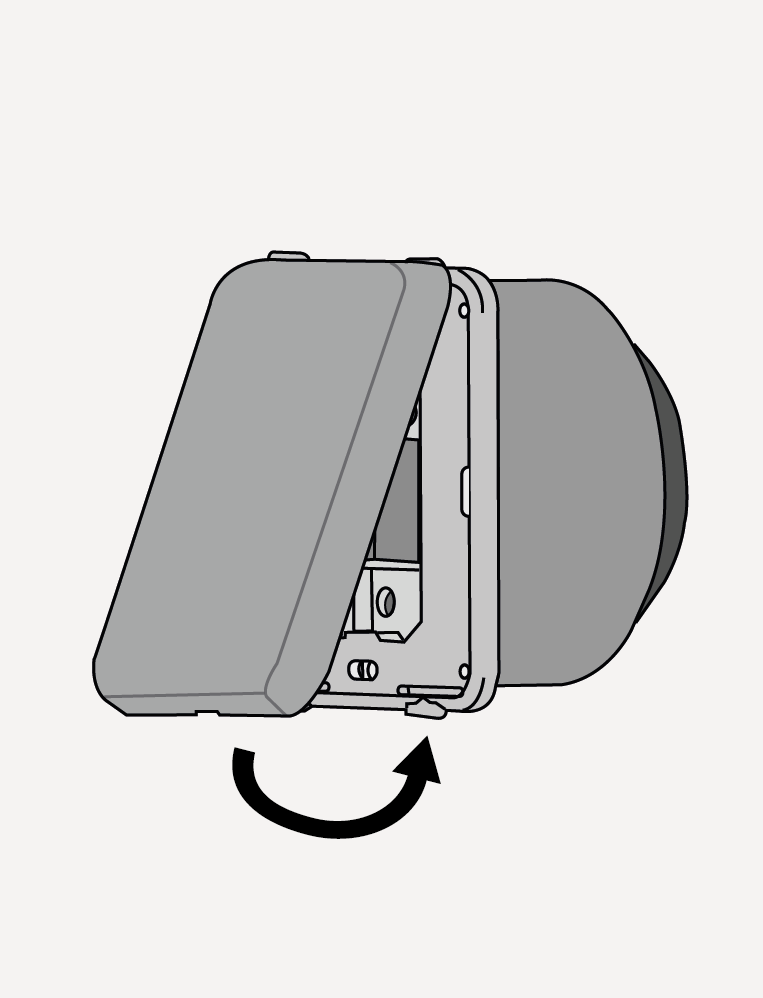

SCHLIEßEN

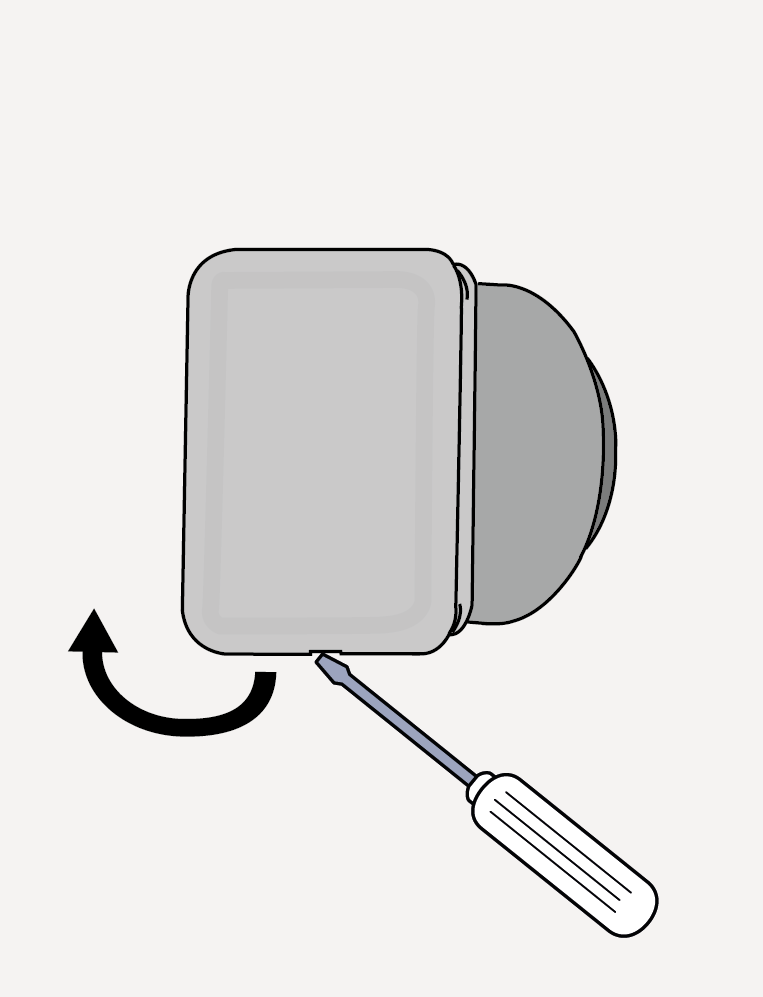

ÖFFNEN

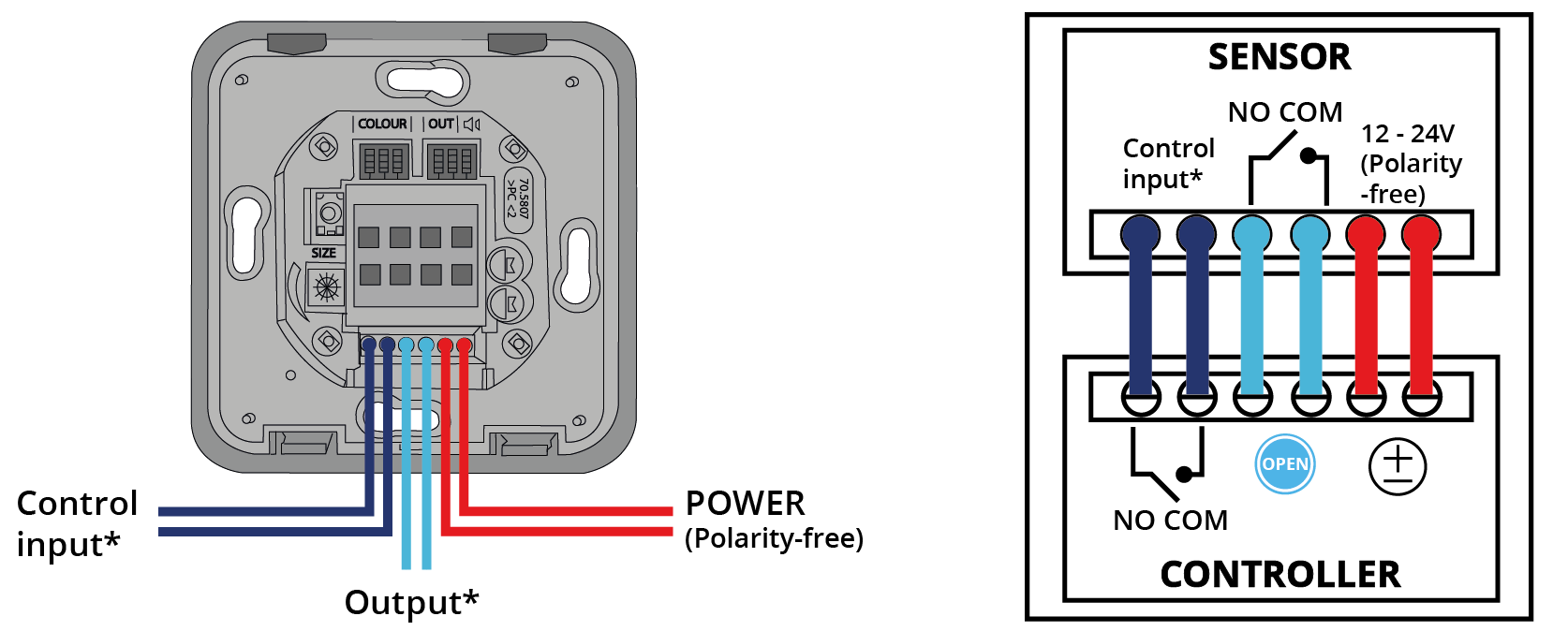

Verkabelung


Einstellungen

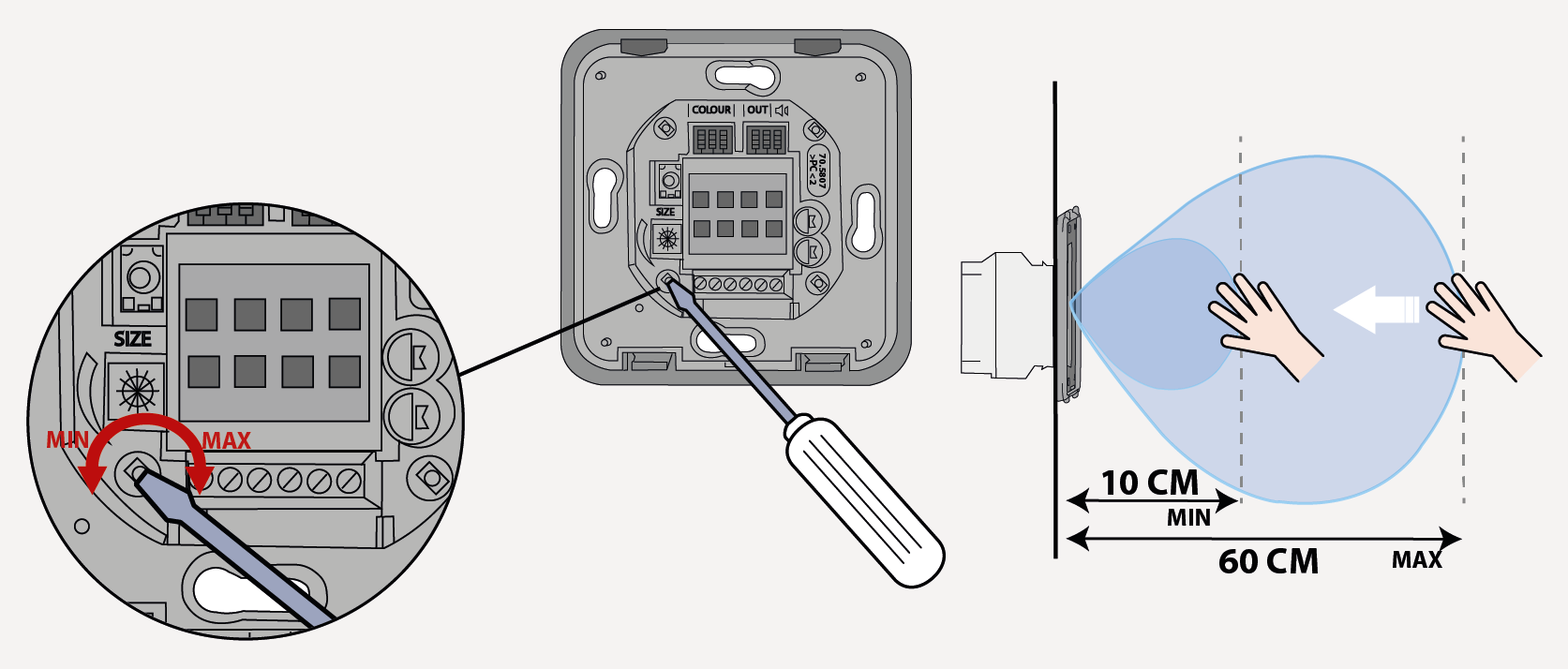

RC_1.pngERFASSUNGSFELDGRÖSSE

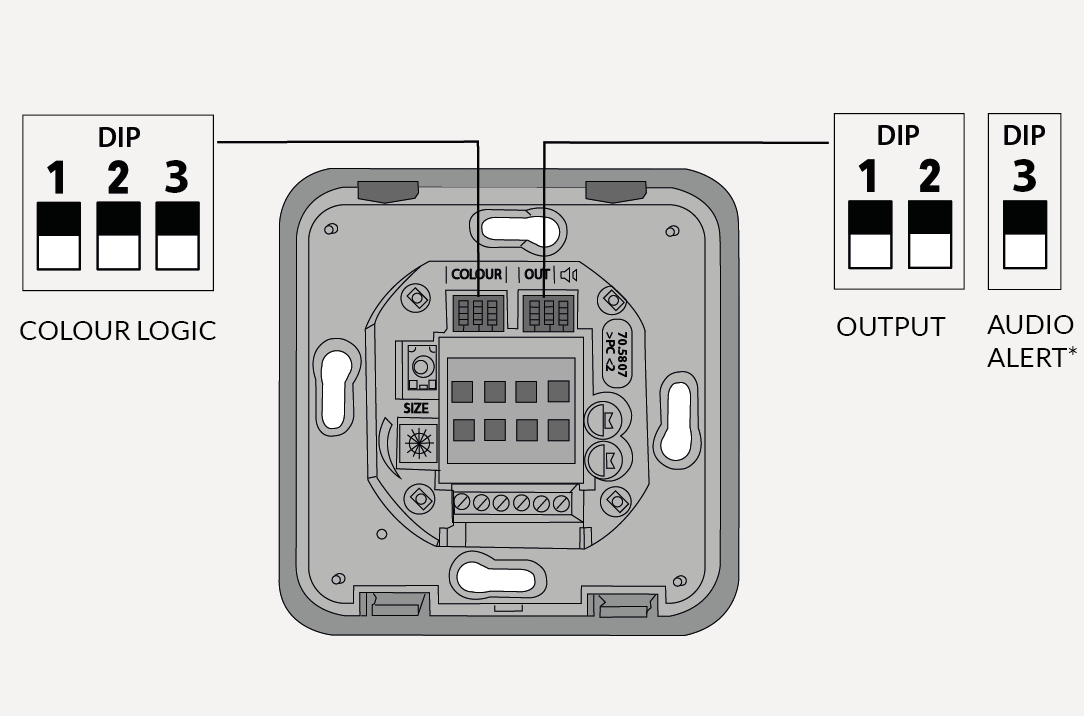

RC_2.pngDIP-SCHALTER EINSTELLUNGEN


*nur in der Advanced-Version verfügbar

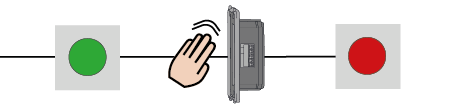

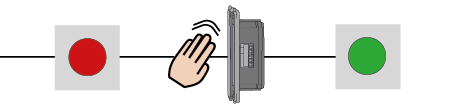

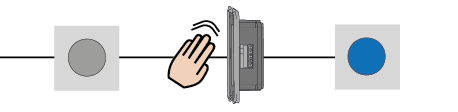

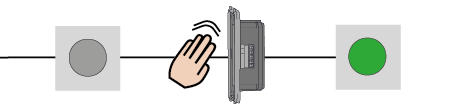

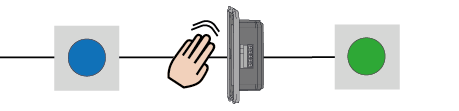

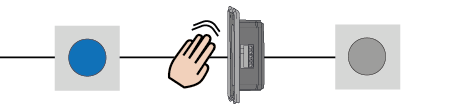

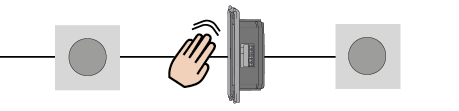

LED Farbenlogik




Ausgangsmodus

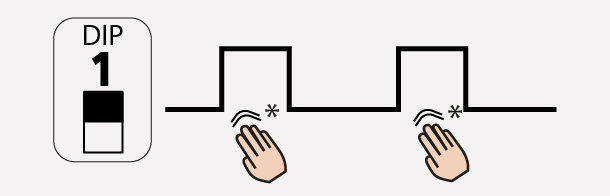

PULSE-MODUS (NO) : :

ÖFFNER (NO)

Empfohlen für Automatiktüranwendungen

*TÜR ÖFFNET UND SCHLIESST

NO

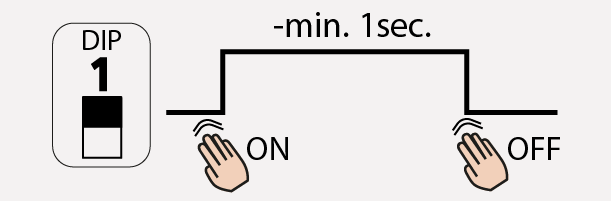

TOGGLE MODUS:

SCHLIESSER (NC)

Empfohlen für Schalteranwendungen.

NC


Einstellungen nur mit der advanced-Version môglich

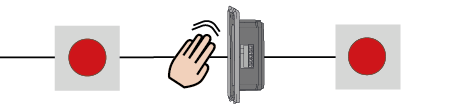

KONTROLLIERTER EINGANG

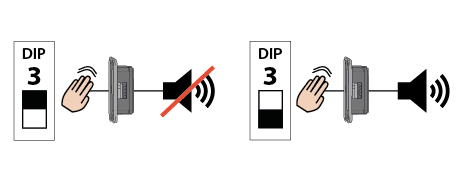

AKUSTISCHE RÜCKMELDUNG

Verbinden Sie den Eingang mit einem externen Signal, um den Schalter zu sperren und die LED rot leuchten.

Bei Erfassung wird ein akustischer Alarm ausgelöst.

PICTO_1_copie.pngEingangssignal muss ein potentialfreier Kontakt sein (keine Spannung)

Eingang geschlossen


Der Sensor ist im Standby-Modus und erfasst nicht.


Eingang offen


Der Sensor arbeitet normal.

Für die Anwendung in Toiletten siehe Application Note WC-Funktion.

Störungsbehebung

Status

Erklärung/Lösung

Tür öffnet sich nicht, auch wenn die Hand in Richtung des Sensors bewegt wird.

Fehlerhafte oder keine Spannungsversorgung.

Spannungsversorgung überprüfen. Wenn die LED leuchtet oder blinkt, ist die Spannungsversorgung in Ordnung.

Falsche Verkabelung / Verbindung.

Verkabelung und Relaisanschluss überprüfen

Reichweite ist zu klein.

  1. Die Reichweite einstellen.

  2. Metallische Objekte vor dem Sensor entfernen.

Sensor bleibt in Erfassung

Die Umgebung kann die Funktion des Sensors beeinflussen.

Sich bewegende Objekte aus der Nähe des Sensors entfernen.

Falsche Verkabelung / Verbindung.

Verkabelung und Relaisanschluss überprüfen.

Die Tür bleibt offen nach einer Erfassung/Aktivierung.

Falscher Ausgangsmodus.

Den Ausgangsmodus auf PULSE-MODUS schalten.

Falsche Verkabelung / Verbindung.

Verkabelung und Relaisanschluss überprüfen.

Technische daten

Technologie

Mikrowellen-Bewegungssensor

Ausgestrahlte Frequenz

24.150 GHz

Strahlungsleistung

< 20 dBm EIRP

Abgestrahlte Leistungsdichte

< 5mW/cm2

Erfassungsbereich (Hand)

+/- 10 bis 60 cm, wenn Bewegung zum Sensor bei 90° (einstellbar)

Erfassungsmodus

Bewegung (Richtungsunempfindlich)

Geschwindigkeit zur Erfassung eines Objekts zur Erzeugung der Erkennung

Min. 5Hz or +/- 3cm/s, Max. 200Hz or +/- 1.2m/s

Versorgungsspannung**

12 - 24V AC +/- 10% (50 - 60 Hz). 12 - 24V DC +30% / - 10%

Leistungsaufnahme

< 1.5 W

Ausgang**

Max. Spannung

Max. Strom

Max. Schaltleistung

Elektronisches Relais (galvanische Trennung – polaritätsfrei)

42V DC/30 VAC

100 mA

15 W

Ausgangshaltezeit

0.5s (im PULSE mode)

Temperaturbereich

-20°C to +55°C

Schutzklasse

IP65 (wenn Vorderseite und Dichtung auf einer glatten Oberfläche montiert sind)

Material

PC Frontblende wird mit einem nach ISO 22196:2011 getesteten Biomaster-Silberbiozid behandelt. Bitte setzen Sie Biozide verantwortungsbewusst ein.

Abmessungen

80 x 80 x 21mm

Anschlusskabel

Verseiltes Kabel bis 16 AWG - 1,5 mm2

*Eine Anpassung des Erfassungs unter 10 cm ist möglich, aber die Erfassungs des Sensors kann nicht garantiert werden.

[Achtung]Achtung

**Externe Stromquellen müssen innerhalb der vorgeschriebenen Spannungen liegen, max. 15W und doppelt isoliert sein von Primärspannungen.

Konformität

Hiermit erklärt BEA, dass sich dieses Produkt in Übereinstimmung mit der europäischen Richtlinien befindet : 2014/53/EU (RED) und 2011/65/EU (RoHS).


Die vollständige Konformitätserklärung ist auf unserer Website verfügbar.

Dieses Produkt ist getrennt vom unsortierten Haushaltsabfall zu entsorgen.
